3.3kW圆柱式陶瓷加热元件结构设计

这款3.3kW功率等级的圆柱式陶瓷加热元件，在工业加热场景中有着非常广泛的适配性，不管是小型流体加热管路的配套、实验设备恒温模块的热源搭载，还是小型工业设备的局部补温工位，都能看到这类结构加热元件的应用。不同于传统金属铠装加热管的结构，这款元件采用陶瓷作为核心绝缘导热基体，本身就具备优异的高温绝缘性能，长期工作状态下不会出现金属绝缘层老化击穿的问题，在潮湿或者有轻微腐蚀性气体的工位环境中，使用寿命比同功率金属加热管高出不少。

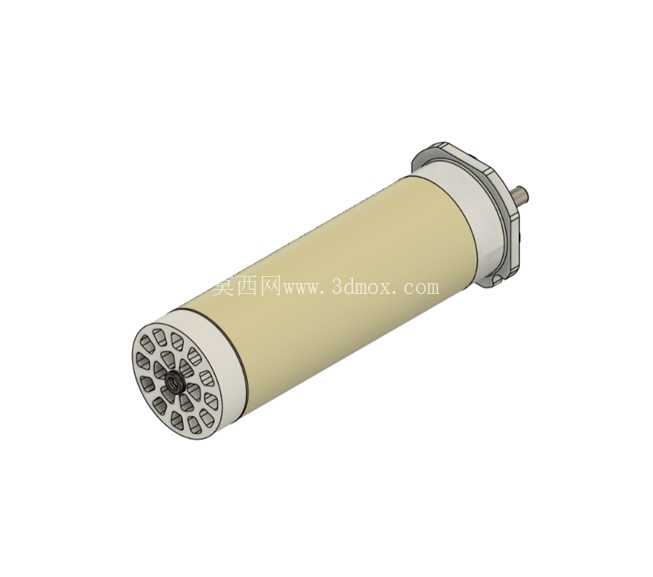

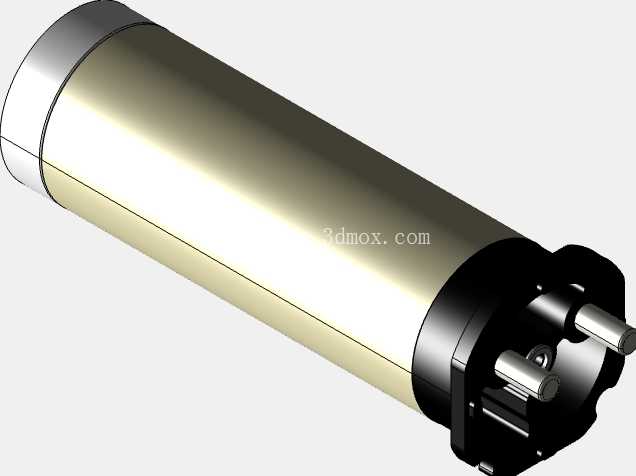

从结构设计思路来看，这款加热元件采用同轴圆柱布局，主体发热段为等直径圆柱结构，外层的金属护套既可以起到均温作用，避免陶瓷基体表面局部温度过高带来的热应力开裂问题，也能提升整体结构的抗机械冲击能力，在安装或者日常运维过程中，轻微的磕碰不会直接损伤内部的陶瓷发热芯。尾部的出线端采用台阶式限位结构，两个平行布置的接线柱做了绝缘隔离处理，接线柱的直径和伸出长度都匹配常规工业接线端子的压接范围，不需要额外定制转接件就能完成接线作业，同时台阶结构可以直接和安装位的定位槽配合，不需要额外设计轴向固定结构，就能限制加热元件工作过程中的轴向窜动。

在安装边界的设计上，这款加热元件的主体发热段直径保持统一公差，适配常规的安装孔位公差范围，不管是穿入式安装在金属管路的加热腔中，还是卡装在设备的固定支架上，都不需要对安装位做二次修配。尾部的接线端直径比主体发热段略小，安装时可以直接穿过安装位的固定孔，接线端和主体段的台阶面可以直接作为安装定位面，配合密封圈或者隔热垫片就能完成轴向固定，不需要额外设计锁紧结构。整体长度的设计也兼顾了发热效率和安装空间，发热段长度和功率做了匹配设计，单位面积的热负荷控制在陶瓷加热元件的合理区间内，长期满功率工作时表面温度不会超过陶瓷基体的耐受上限，避免出现过热烧毁的问题。

从实际使用的功能特性来看，这款陶瓷加热元件的热响应速度比传统铸铝加热块更快，因为陶瓷基体本身的导热性能均匀，发热丝均匀内嵌在陶瓷基体内部，通电之后热量可以快速传导到外层金属护套表面，不需要长时间预热就能达到设定工作温度，在需要快速升温的工位上可以有效缩短设备的准备时间。同时陶瓷本身的热膨胀系数和金属护套的热膨胀系数做了匹配设计，反复冷热循环过程中不会出现基体和护套脱离的问题，不会因为热胀冷缩产生气隙导致热阻上升，长期使用的热衰减幅度远低于普通金属加热元件。

在结构细节处理上，接线柱和陶瓷基体的结合位置做了密封处理，可以防止外界的水汽、粉尘进入元件内部，在有少量飞溅或者环境湿度较高的工位上，也能保证绝缘性能稳定，不会出现漏电或者短路问题。主体圆柱的外圆做了精整处理，表面粗糙度满足安装配合的要求，穿入安装孔时不会刮伤安装位的内壁，也能保证和安装位的接触紧密，减少接触热阻提升热传导效率。尾部的接线柱端面做了倒角处理，压接接线端子的时候可以顺利套入，不会出现端子卡滞或者压接偏斜的问题。

针对不同的安装场景，这款加热元件的结构也预留了足够的改装空间，比如需要加装温度传感器的时候，可以在尾部的台阶位置预留的空位安装热电偶，直接检测元件根部的温度，配合温控器实现精准的温度控制，不需要额外在加热工位上打孔安装传感器，减少了设备改造的工作量。如果需要调整安装方向，圆柱式的主体结构可以绕轴线任意旋转，接线柱的位置可以根据接线方向调整，不会因为安装方向问题导致接线弯折或者受力，提升了布线的灵活性。

从三维建模的角度来看，这款元件的所有特征都采用参数化设计，各个台阶的直径、长度、接线柱的间距和直径都可以根据实际使用需求快速调整，不需要重新绘制整体结构，在做设备配套设计的时候，可以直接根据安装空间的尺寸调整对应参数，快速生成适配不同工位的加热元件模型，大幅缩短结构设计的周期。模型的各个配合面都保留了合理的公差间隙，在做装配仿真的时候，可以直接模拟实际安装过程中的干涉情况，提前发现安装位设计的不合理之处，避免实际加工装配的时候出现装不上或者配合间隙过大的问题。
