大口径异径Y型三法兰通风管道

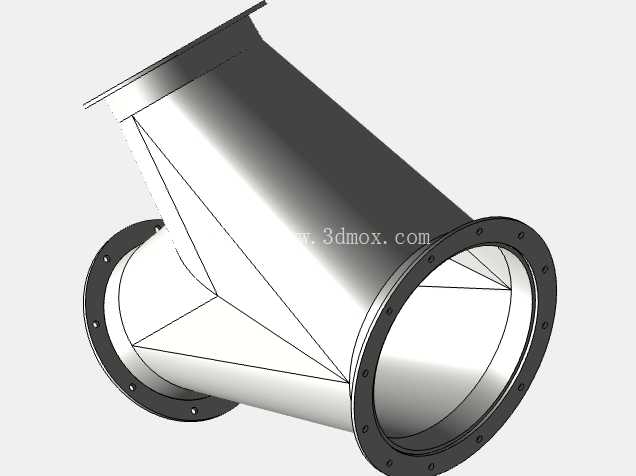

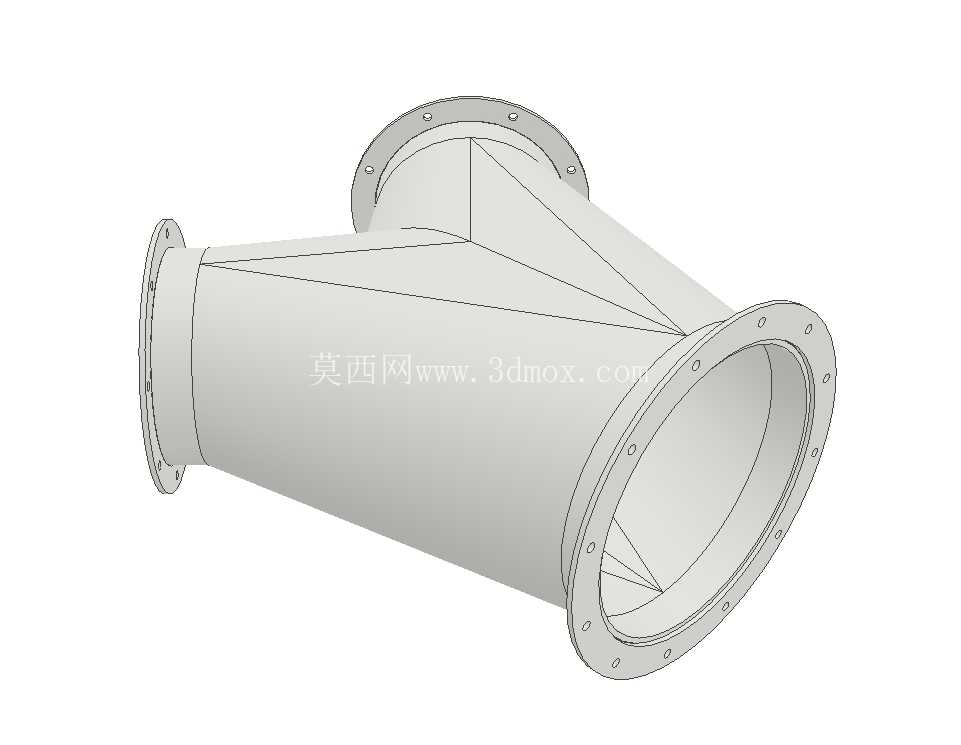

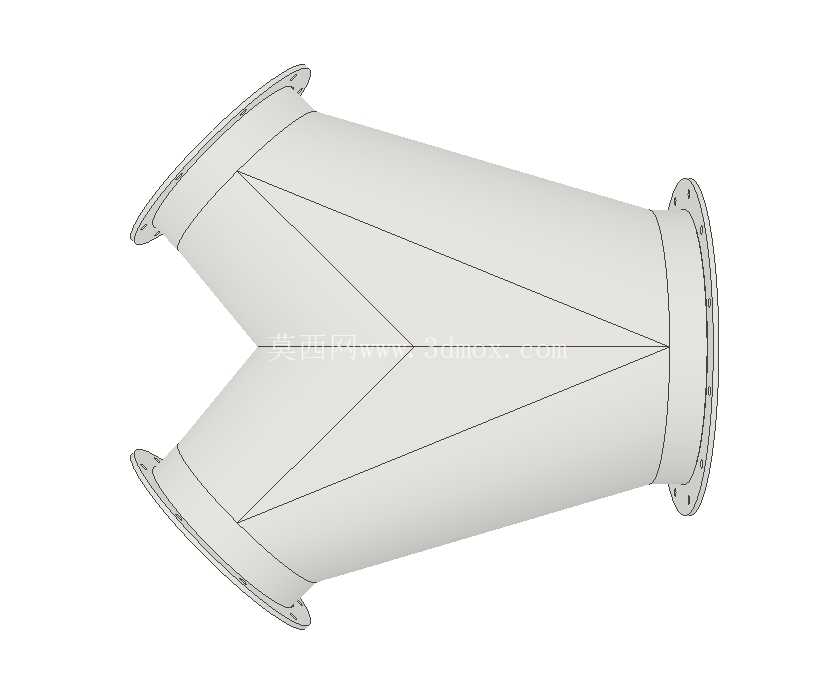

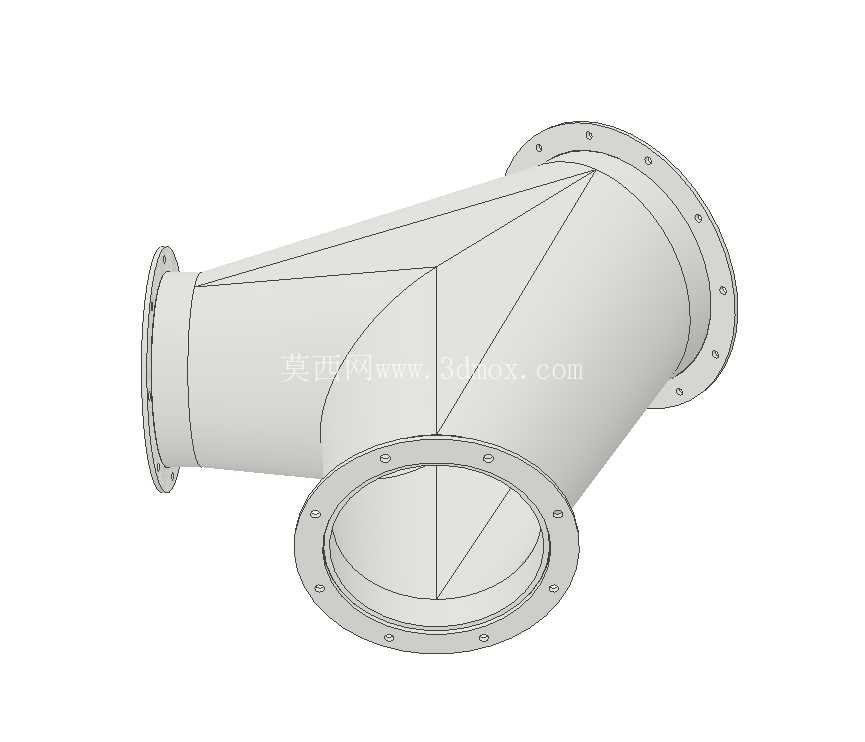

在工业通风除尘、粉体气力输送、车间废气收集这类管路系统里，异径Y型三通是很常见的分流部件，不同于直角三通的局部阻力大、物料易卡滞的问题，Y型结构的流道过渡更顺滑，对于含尘气流、轻质粉体的输送场景，能大幅降低管路压损，减少物料在转角处的堆积堵管风险。这款Y型管道采用三法兰连接结构，主通路公称通径350mm，两个分支通路公称通径250mm，所有接口都带标准板式平焊法兰，法兰盘上均匀分布螺栓孔，安装时直接和对应通径的管路法兰配对，加密封垫后穿螺栓紧固即可，不需要现场焊接坡口，拆装维护都很方便，适合需要定期拆分清理管路内部积尘的工况。从结构设计来看，三个接口的轴线交汇于腔体内部的分流脊，分流脊做了圆弧过渡处理，没有尖锐的直角棱边，气流从主端口进入后，会顺着两个斜向分支的流道自然分流，不会在腔体内部形成涡流区，这一点对于除尘系统来说很重要，涡流区不仅会增加风机的负载功耗，长期运行还会在涡流位置堆积粉尘，时间久了就会缩窄通流面积，甚至造成管路堵塞。整个管件的壳体采用等壁厚设计，建模时通过多实体放样生成主体曲面，再抽壳得到均匀壁厚的腔体，三个端口的法兰盘单独建模后和主体做布尔合并，法兰盘的螺栓孔采用圆周阵列生成，保证每个孔的位置度符合法兰连接的公差要求，现场安装时不会出现螺栓孔错位的问题。安装边界方面，需要注意三个法兰接口的朝向，主接口和两个分支接口呈Y型分布，安装前要核对管路走向，预留足够的螺栓拆装空间，尤其是法兰外侧的操作空间，要保证扳手能正常拧动螺栓螺母，不要把法兰位置贴靠墙面或者其他设备本体，避免后期维护时无法拆装。这类Y型异径三通常用在木工车间中央除尘系统的管路分支处，主路连接主除尘风管，两个分支分别接不同工位的吸尘罩，也可以用在粮食加工行业的气力输送管路里，把主路的物料均匀分流到两个下级输送管路，相比等径Y型三通，异径设计可以匹配不同通径的前后管路，不需要额外加装变径接头，减少了管路的连接节点，也就减少了潜在的漏风漏料点。建模过程中要重点控制分流处的曲面顺滑度，不能出现曲面褶皱或者曲率突变，否则实际生产出来的管件在流道突变位置会出现严重的磨损，尤其是输送含硬质颗粒的粉尘时，曲率突变的位置会被气流携带的颗粒快速冲刷磨穿，大幅缩短管件的使用寿命。另外法兰盘的端面要和对应管路的轴线保持垂直，否则安装时法兰密封面会出现缝隙，即使加密封垫也容易出现漏风问题，对于负压运行的除尘系统来说，漏风会直接降低吸尘口的吸风风速，影响除尘效果。这款Y型管件的三个端口都采用法兰连接，相比插接式的风管连接，密封性能更好，承压能力也更强，既可以用在负压通风的场景，也可以用在低压正压输送的场景，适用范围更广。在管路布局时，要尽量让Y型三通的分流脊朝向气流来向，不要反向安装，反向安装会让气流直接冲击分流脊的背面，不仅阻力陡增，还会加速分流脊位置的磨损。从建模细节来看，法兰盘的厚度、螺栓孔的孔径和孔距都匹配对应通径的常规法兰标准，不需要二次修改就可以直接对接标准风管配件，壳体的壁厚参考常规通风管道的壁厚设置，满足一般低压工况的强度要求，不会因为管路内外的压差出现壳体变形的问题。
