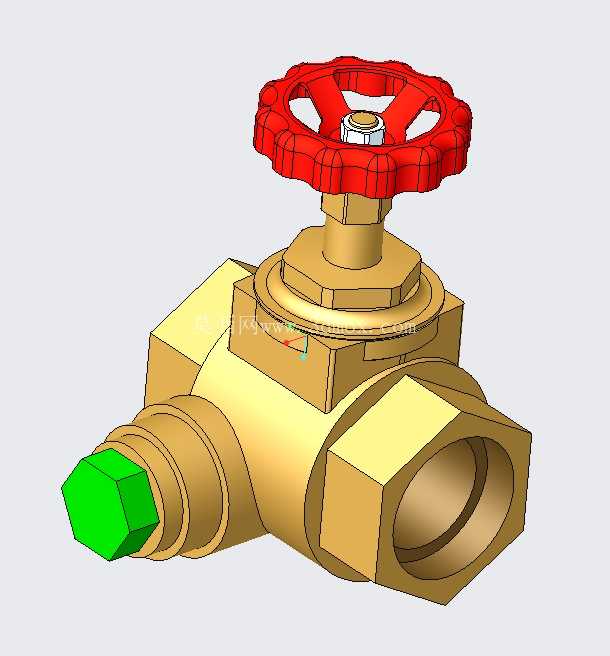

带取样功能R1寸NPT螺纹截止阀结构

在石化、精细化工、水处理等需要定期提取管路介质样本的工艺场景中，常规截止阀仅能实现通断控制，若要取样需额外在管路上开孔加装取样接头，不仅增加管路泄漏点，还会提升现场安装的施工量，带取样功能的截止阀正是为解决这一实际工程痛点设计的集成式阀件。这款阀的接口采用R1寸NPT锥管螺纹，适配国内多数工业现场的英制锥管管路连接标准，锥螺纹本身的密封特性可在不额外加装密封垫片的情况下，依靠螺纹牙型的过盈配合实现中低压工况下的可靠密封，安装时仅需按照标准扭矩拧紧即可，无需额外加工焊接法兰，适合现场改造类项目的快速换装需求。从功能集成逻辑来看，设计阶段没有采用在常规截止阀阀体上后期焊接取样支路的方案，而是将取样通道直接集成在阀体锻造毛坯内部，避免了外接焊接带来的应力集中问题，同时取样口的位置设置在阀瓣下游的介质流道侧，当阀门处于全开状态时，介质可顺畅流过主通道，需要取样时无需关闭主阀，仅需操作取样侧的小型控制阀即可提取管路内的实时介质样本，不会干扰主工艺管路的正常运行，这一设计在需要连续生产、不允许频繁切断管路的工况下优势尤为明显。阀体材质选用C377铅黄铜或者HPb58-3铅黄铜，这两类铜材的切削加工性能优异，适合大批量加工阀体内腔的复杂流道与密封面结构，同时铜材本身对水、多数中性化工介质、油气类介质的耐蚀性表现稳定，不会像普通碳钢那样在长期接触水基介质时出现锈渣脱落污染管路的问题，也不会因锈蚀导致阀瓣卡涩。密封部分采用Teflon（聚四氟乙烯）阀瓣密封件搭配Viton（氟橡胶）垫片，聚四氟乙烯的摩擦系数低，阀瓣在升降过程中与阀座的磨损量极小，可保证长期通断操作后的密封可靠性，同时其耐化学腐蚀性能覆盖绝大多数工业介质，不会因介质腐蚀出现密封面溶胀失效的问题；氟橡胶垫片则用于阀体各连接端面的静密封，可适应更宽的工作温度范围，在-20℃到180℃的工况区间内都能保持稳定的密封弹性，不会因温度交变出现垫片硬化泄漏的问题。从结构设计的细节来看，主阀的流道采用直通式铸造结构，介质流动的转向角度小，相比角式截止阀的流阻更低，在全开状态下的压力损失可控制在同口径闸阀的1.2倍以内，不会对管路的整体输送效率造成过大影响。阀瓣的升降行程经过优化，手轮旋转的圈数控制在合理区间，操作人员无需转动过多圈数即可实现阀门的全开或全关，紧急工况下可快速切断管路。安装边界方面，这款阀的整体结构长度符合常规1寸NPT截止阀的安装尺寸标准，可直接替换同口径的普通截止阀，无需调整现有管路的接口间距，阀体的最大外轮廓尺寸经过校核，在安装时手轮的操作空间仅需预留150mm的径向空间即可，不会出现与周边管路、支架干涉的问题，取样口的位置朝向阀体侧方45度方向，既方便操作人员接取样容器，也不会因取样口朝向下方导致介质滴落污染现场地面。在实际选型应用中，这款阀尤其适合用在中小型工艺装置的流体管路上，比如小型化工反应釜的进出料管路、循环水系统的取样支路、燃油输送管路的截断与取样点位，相比分开安装截止阀和取样阀的方案，集成式结构可减少两个螺纹连接点，将该点位的泄漏风险降低近40%，同时减少了现场安装的零件数量，降低了运维人员的备件管理难度。建模过程中对阀体内腔的流道做了平滑过渡处理，没有出现直角转折的结构，可避免介质在流道内形成涡流区，减少介质中固体杂质在阀腔内的沉积，降低阀瓣卡涩的概率；所有配合面的公差都按照铜阀件的通用加工公差设定，螺纹部分的精度符合NPT螺纹的标准公差要求，可保证与现场标准管路配件的互换性，密封槽的尺寸经过校核，安装氟橡胶垫片后的压缩量控制在25%左右，既可以保证足够的密封比压，也不会因压缩量过大导致垫片永久变形失效。
