带刻度支架多接口手动截止阀结构设计

项目分类:阀门 发布时间:2026-07-29 ID:1203479
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计
  • 带刻度支架多接口手动截止阀结构设计

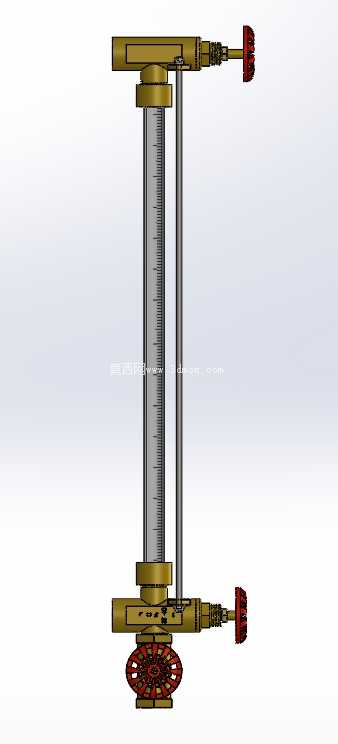

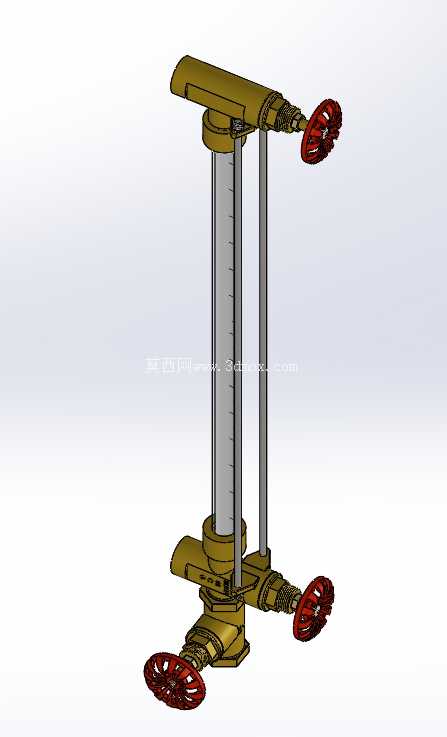

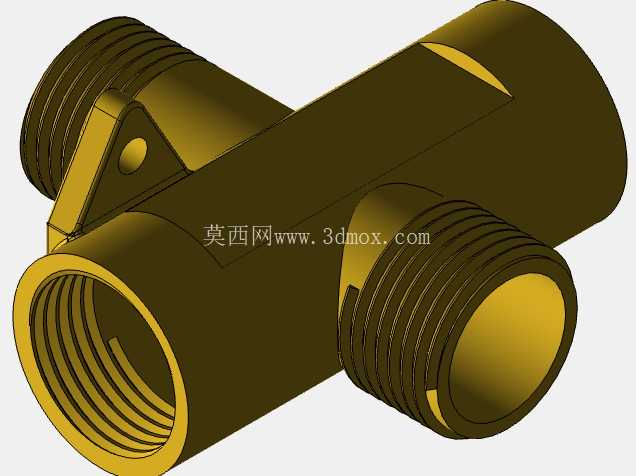

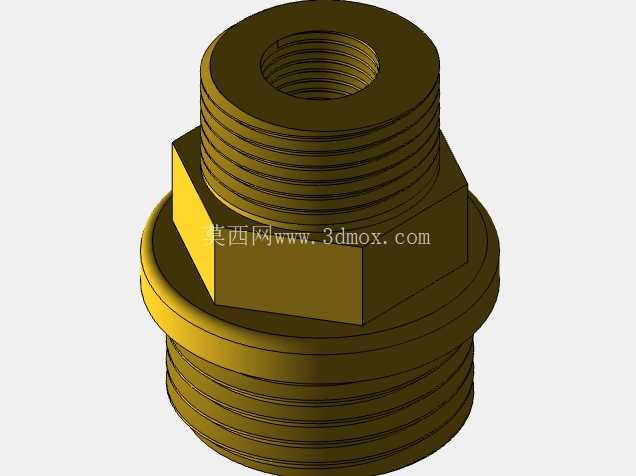

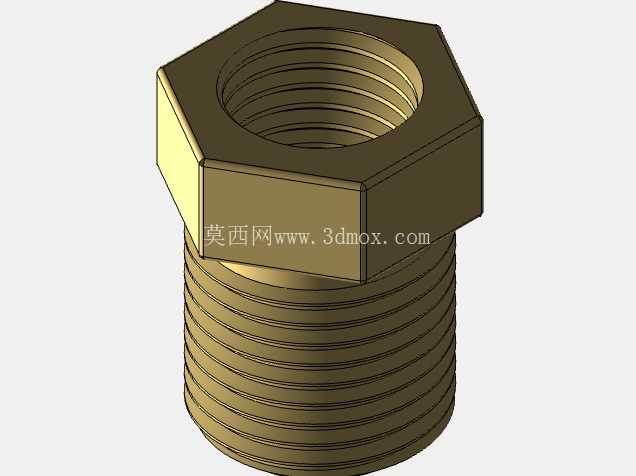

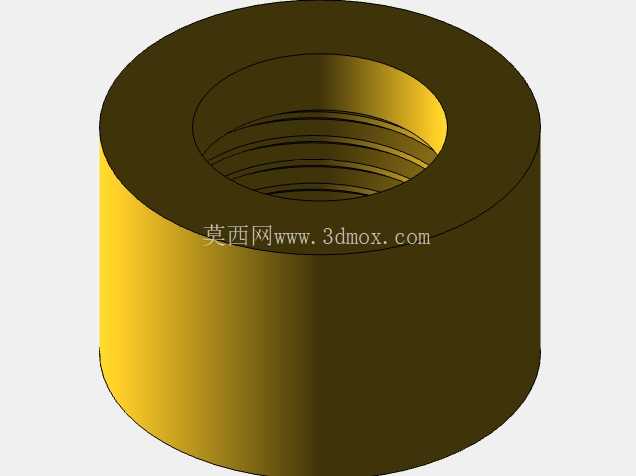

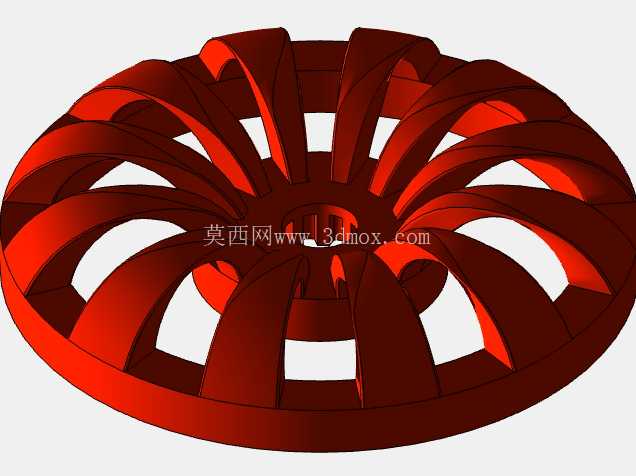

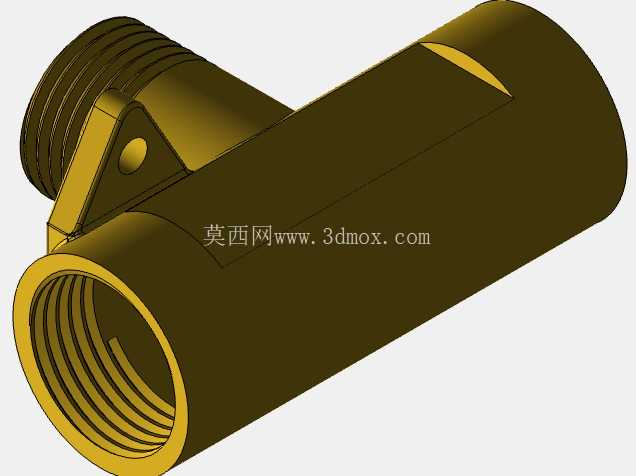

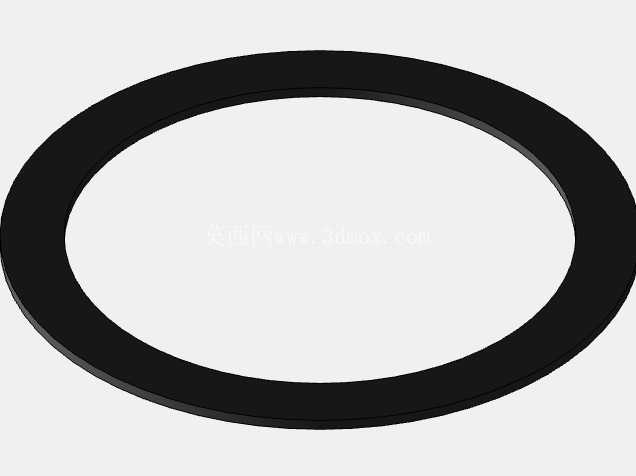

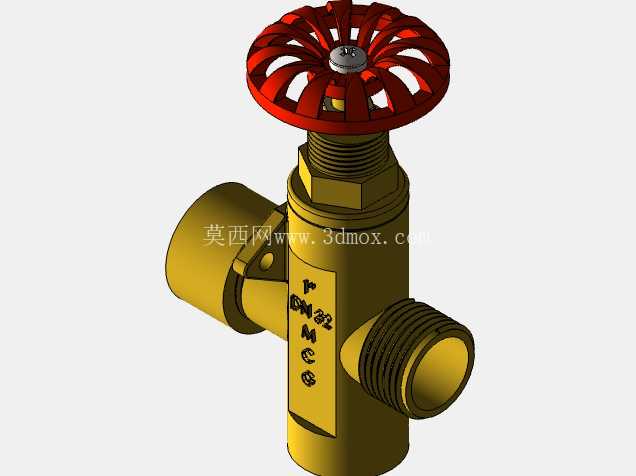

这款多接口手动阀组搭配立式刻度支架的结构,最初是针对中小型工业锅炉的液位观测与管路通断控制场景做的整合设计,在锅炉运行的现场,操作人员需要同时完成液位高度读取、不同管路支路的介质通断调节,传统分散布置的阀门加外置液位计不仅占用安装空间,还容易因为管路排布杂乱导致操作时误碰相邻阀门,这套整合结构就是为了解决现场操作的便利性问题。从实际使用场景来看,这类阀组常应用在低压蒸汽锅炉、小型热水循环系统的管路接驳位置,三个带红色手轮的截止阀分别对应底部排污支路、中部介质循环支路、顶部液位平衡支路,立式的双杆支架直接固定在下部阀组的基座上,支架上的刻度杆直接连通阀组内部的介质腔,不需要额外外接液位测量管路,减少了管路接头的泄漏点。设计过程中首先考虑的是操作力矩的匹配,三个手轮的直径都做了统一规格,手轮边缘的防滑筋条按照成年人手掌施力的弧度做了圆弧过渡,常温下手动开启或关闭单个阀门的操作力矩控制在15N·m以内,不需要借助额外的加力杆就能完成密封面的压紧,避免现场操作人员因为力矩过大无法关紧阀门导致内漏。阀组的流道采用等径铸铜结构,三个接口的连接螺纹统一采用标准管螺纹规格,安装时不需要做变径接头转换,接口的密封面预留了足够的平面宽度,缠绕生料带或者加装密封垫片都能保证密封可靠性。双杆支架的设计没有采用单悬臂结构,而是用两根平行的金属导杆做支撑,上部的阀杆操作端固定在支架顶端,避免阀杆长期受介质压力产生侧向形变,刻度杆直接固定在两根导杆之间,刻度标识的蚀刻深度控制在0.2mm,现场即使有少量灰尘附着也能清晰读取液位数值,不会因为长期擦拭导致刻度磨损消失。安装边界方面,整个阀组的底部三个接口呈90度正交排布,安装时底部排污接口垂直向下,另外两个水平接口分别对接进水和出水支路,安装完成后整个结构的垂直高度控制在800mm以内,横向最大宽度不超过300mm,不需要额外预留过大的操作空间,手轮的操作位置距离安装基准面的高度分别为150mm、300mm、750mm,操作人员站立状态下不需要弯腰或者抬手过高就能完成所有阀门的操作,符合现场操作的人机工程要求。密封结构上,每个阀门的阀瓣都采用锥面密封形式,相比平面密封,锥面密封在关闭时的对中性能更好,即使介质里带有少量细小杂质,也能在阀瓣旋紧的过程中被介质冲离密封面,减少杂质卡涩导致的密封失效问题,阀杆的密封采用多层填料压盖结构,填料压盖的调节螺栓预留了足够的调节行程,长期使用出现填料泄漏时,不需要拆解整个阀门,只要均匀拧紧压盖螺栓就能补偿填料的磨损量。上部的手轮和下部的两个手轮操作方向保持一致,顺时针旋转为关闭,逆时针旋转为开启,统一的操作逻辑能减少操作人员的误操作概率,避免因为不同阀门开关方向不一致导致的操作事故。支架和下部阀座的连接采用螺栓紧固结构,连接位置加装了定位销,安装时能快速对准安装孔位,不需要反复调整支架的垂直度,后期如果需要更换刻度杆或者维修上部阀门,只要拆掉连接螺栓就能将上部支架整体取下,不需要拆解整个管路系统,降低了现场维护的工作量。流道的内壁做了光滑过渡处理,没有直角突变的结构,介质流经阀组时的局部阻力损失控制在0.02MPa以内,不会因为阀组的存在导致整个管路系统的循环压力出现明显下降,适配流量在每小时5立方米以内的低压水循环或者蒸汽输送场景。
