手提式干粉灭火器完整结构装配设计

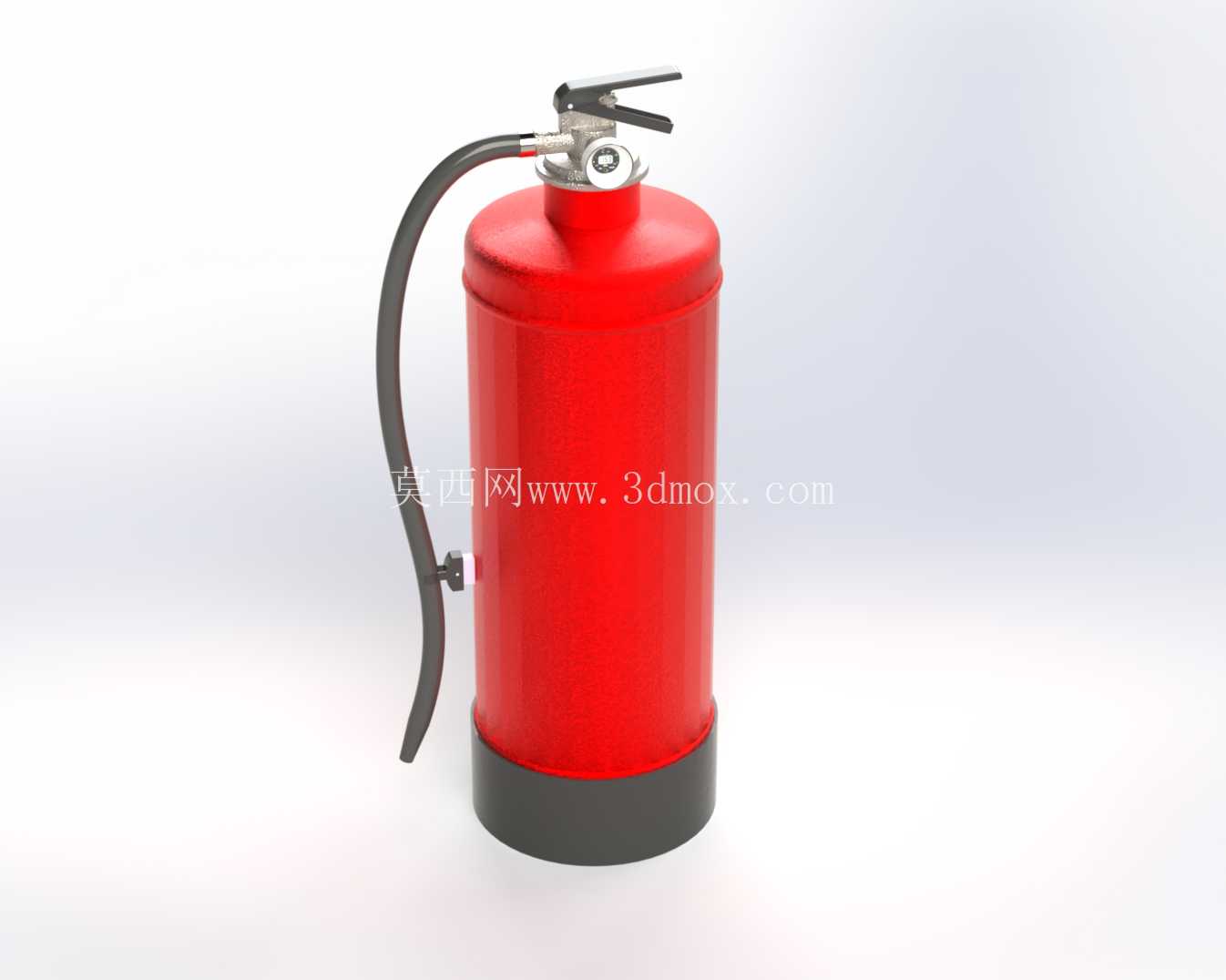

在民用建筑、工业厂房、车载配套、商业场所的消防配置场景中，手提式灭火器是初起火灾扑救的核心便携装备，本次完成的整套灭火器三维结构设计，覆盖全部零件建模与总装配合，可直接用于消防产品结构验证、场景配套建模、冲压模具开发参考等场景。从实际使用需求出发，该款灭火器针对常见的A类固体火灾、B类液体火灾、初期电气火灾扑救场景设计，整体采用手提式便携结构，单手握持提把即可完成快速转移，按压压把即可启动喷射，操作门槛低，适配非专业消防人员的应急使用需求。瓶体作为核心承压部件，采用直筒式圆柱形结构设计，底部设置加厚橡胶防滑底座，既可以保证直立放置时的稳定性，避免日常存放时倾倒磕碰，也能在放置过程中缓冲瓶体与地面的硬接触，减少瓶底涂层磨损锈蚀的概率；瓶身上部通过旋压收口结构连接阀座总成，阀座集成了压力显示、压把启闭、喷管连接三个核心功能模块，无需额外增设转接结构，减少了密封连接点，从结构层面降低了长期存放过程中的泄漏风险。喷射软管采用耐低温、耐老化的橡胶材质设计，软管长度适配人体站立喷射时的操作半径，末端设置塑料喷管，可引导干粉喷射方向对准火焰根部，避免喷射过程中干粉飘散影响灭火效率；瓶体顶部的压把采用杠杆式省力结构，启闭行程控制在合理区间，普通人单手即可完成按压操作，保险销采用环形拉环设计，佩戴手套也可快速拔出，满足应急场景下的快速操作需求。设计过程中，首先明确了各部件的装配边界：瓶体外径控制在常规手提式灭火器的通用尺寸区间，整体高度适配常规消防箱的存放格尺寸，可直接替换现有同规格灭火器的安装位，无需调整配套存放设施；瓶身壁厚按照承压要求做等强度设计，在满足水压试验压力要求的前提下，尽可能控制整体重量，避免过重影响手提转移的便利性。阀座与瓶体的连接采用标准锥管螺纹配合，装配时添加密封填料保证气密性，压把与阀杆的连接采用销轴铰接结构，复位弹簧的弹力经过匹配计算，既可以保证非工作状态下阀门可靠密封，也能避免按压时阻力过大影响操作。喷管与阀座的连接采用快插式结构，配合密封胶圈实现密封，日常维护时可快速拆卸更换老化喷管，降低后期维护成本。从冲压工艺匹配角度来看，瓶体的直筒结构采用钢板卷焊成型，上下封头采用冷冲压拉伸工艺制作，拉伸圆角经过工艺优化，避免拉伸过程中出现壁厚减薄超差、开裂等问题；底座的橡胶件采用模压成型，与瓶底的配合采用过盈装配加粘接的复合连接方式，保证长期使用过程中不会脱落。提把与压把采用钢板冲压折弯成型，折弯处设置加强筋结构，提升部件的结构强度，避免按压过程中出现变形断裂问题。整套模型的装配过程完全按照实际生产的装配流程搭建，所有配合面均设置了符合工程实际的配合公差，运动部件预留了合理的活动间隙，可直接用于运动仿真验证压把的启闭行程、保险销的插拔顺畅度，也可用于生成工程图纸指导实际生产。在场景适配层面，该结构的灭火器可直接嵌入汽车内饰的灭火器安装位、建筑楼道的消防箱、工厂车间的消防点等场景的三维布局中，模型的外形细节完整，包含瓶身涂层、软管纹理、金属部件的质感区分，可直接用于渲染展示、消防培训课件制作、虚拟仿真场景搭建等用途。设计过程中充分考虑了日常维护的需求，阀座上的压力指示器表盘清晰可见，日常巡检时可直接观察压力值判断灭火器是否处于正常工作状态，无需拆卸检测；瓶身表面预留了标签粘贴区域，可粘贴产品参数、使用说明、维护记录等标识，不影响整体结构的完整性。喷管的固定卡扣设置在瓶身侧面，存放时可将软管卡在卡扣内，避免软管晃动磕碰损坏，使用时可快速取下展开，操作流程简洁顺畅。
