大学生方程式赛车钢管焊接车架结构

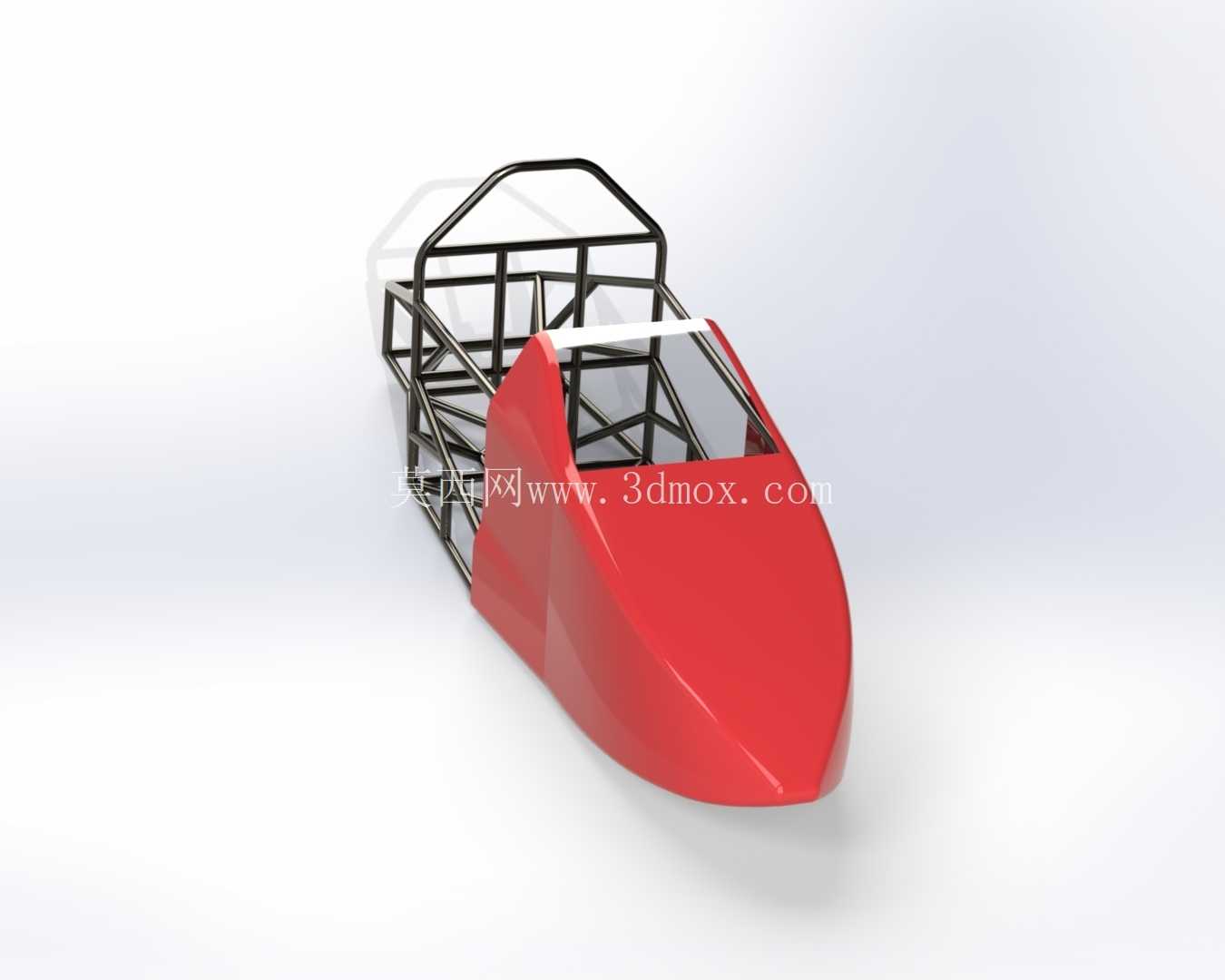

　　车架中部的笼式结构是乘员舱的核心防护区域，顶部的防滚环采用加厚管径的钢管焊接，能够在车辆发生侧翻时承担全部冲击载荷，避免乘员舱出现侵入变形；侧边防撞梁的横向钢管排布经过载荷路径优化，侧向碰撞时的冲击力会通过多根斜向撑杆分散到整个车架主体，不会出现局部应力集中导致的焊缝开裂。车架后部的延伸段用于固定动力总成、传动系统与后悬架安装点，所有悬架硬点的位置都经过运动学校核，保证轮跳过程中定位参数的变化量处于设计允许范围内，不会出现轮胎异常磨损或者转向特性突变的问题。这套钢管焊接式车架是面向大学生方程式赛事打造的承载核心结构，整体采用空间桁架式布局，区别于民用乘用车的承载式车身，这类桁架结构全部通过圆形钢管拼接焊接成型，能够在严格的重量限制下实现极高的扭转刚度，满足赛事中高速过弯、紧急制动、颠簸路面行驶时的载荷传递需求。从结构布局来看，前部的锥形区域为碰撞吸能区预留了安装空间，红色整流罩覆盖的部分既承担空气导流作用，也为前轮转向机构、制动管路留出了充足的布置边界，不会在转向极限行程下出现运动干涉。

　　在实际设计过程中，这类钢管车架的每一段管材的管径、壁厚都需要根据受力工况匹配，乘员舱主防滚环通常采用更大直径的薄壁高强度钢管，而辅助支撑的斜撑则可以选用稍小规格的管材，在保证强度的前提下尽可能降低整备质量，毕竟方程式赛事中重量对加速、制动性能的影响极为明显。车头的整流罩采用曲面流线型设计，在建模过程中需要兼顾空气动力学性能与安装便利性，曲面的曲率过渡要平滑，避免高速行驶时产生额外的气动阻力，同时整流罩与车架的连接点要布置在受力稳定的钢管节点上，避免行驶振动导致固定点开裂。

　　从安装边界来看，车架的整体宽度需要满足赛事规则对轮距、座舱宽度的要求，前部的安装点要兼容碰撞吸能结构、前悬摇臂、转向机的安装位置，中部座舱区域要预留出座椅、安全带、方向盘、踏板组的安装空间，保证不同身高的车手都能获得合适的驾驶坐姿，后部的安装点位需要匹配动力单元的固定尺寸，同时留出散热系统、线束、油路的布置空间，避免各系统之间出现装配干涉。这类桁架式车架的焊接工艺要求也较高，所有管材的相贯线切口都需要精准匹配，保证焊接时管材之间能够完全贴合，焊缝的长度、高度都要符合强度要求，焊接完成后还需要进行应力释放处理，避免使用过程中出现焊接变形影响悬架定位精度。

　　在实际赛事应用场景中，这类车架是整个赛车的装配基础，所有子系统都要围绕车架的硬点位置进行设计匹配，扭转刚度不足的车架会在弯道中出现明显的形变，导致悬架参数失准，直接影响车辆的操控响应速度，而过度冗余的设计又会增加不必要的重量，拖慢整车的动力表现，因此在建模阶段就需要反复进行拓扑优化与工况仿真，在刚度、强度、重量三者之间找到最优的平衡点。车架前部的整流罩除了气动作用外，也能对前部的制动管路、转向拉杆起到防护作用，避免赛道飞溅的碎石击伤管路造成故障，同时光滑的曲面也能减少气流进入底盘下部产生的升力，提升高速行驶时的下压力表现。在建模过程中，所有钢管的中心线都需要精准绘制，保证相贯线切割的准确性，减少现场装配时的修配工作量，整流罩的曲面建模需要保证与车架前部的轮廓完全贴合，间隙均匀一致，既提升外观的整体性，也避免高速气流从缝隙中灌入产生额外阻力。
