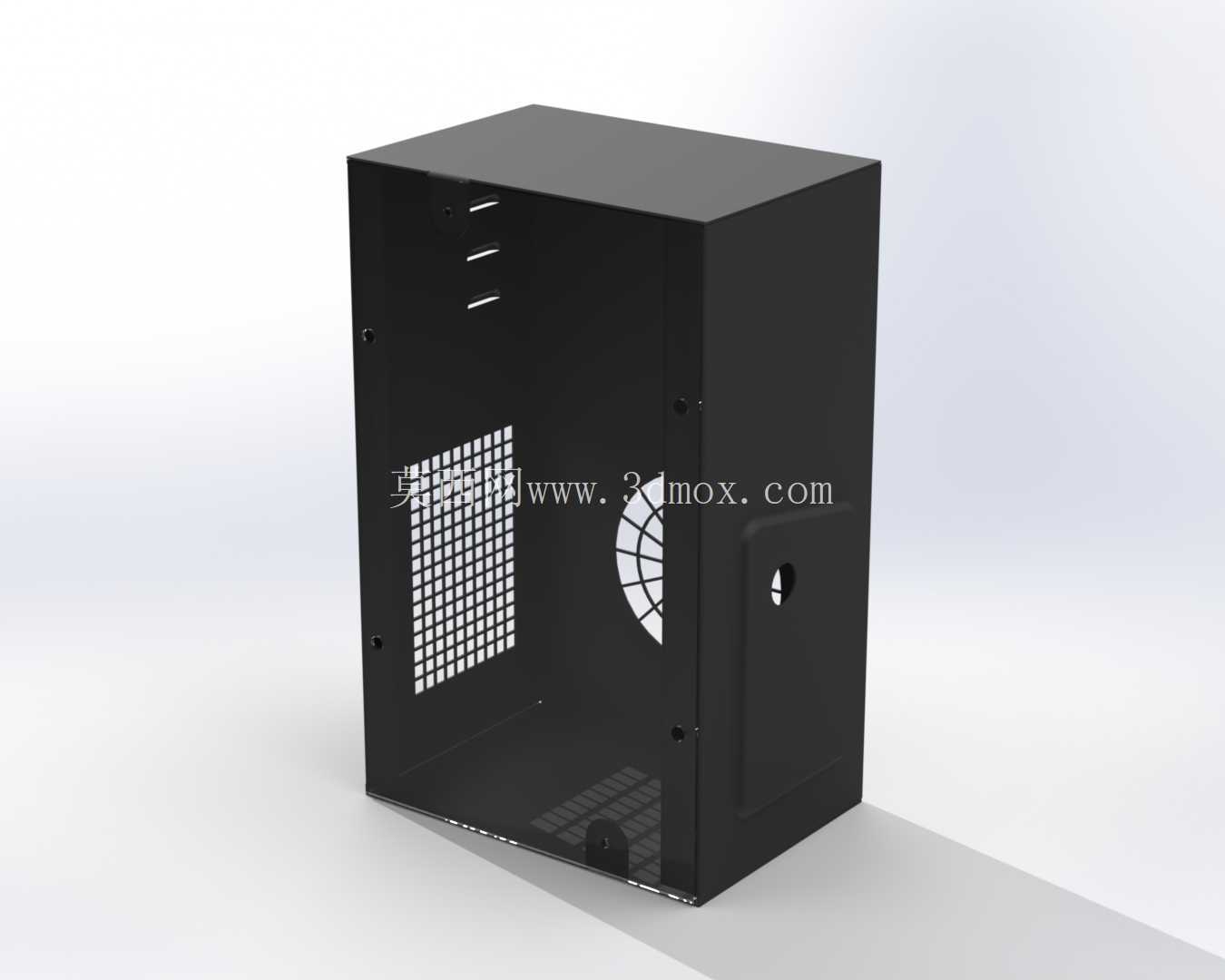

钣金结构台式电脑主机外壳设计方案

　　这款钣金结构的PC外壳，主要面向桌面级台式计算机的硬件承载场景，适配常规ATX/MATX版型主板、标准ATX电源与常规长度独立显卡的安装需求，可覆盖日常办公、家用娱乐、轻度工作站等多数台式机的使用场景。从结构设计逻辑来看，整体采用一体化折弯成型的钣金主体框架，减少了多余拼接焊缝带来的结构形变风险，壳体壁厚选用常规冷轧钢板规格，兼顾结构刚性与整机重量控制，避免运输、挪动过程中出现壳体变形挤压内部硬件的问题。

　　外壳侧部设计有矩阵式通风冲孔，冲孔孔径经过核算，既可以保证内部硬件工作时的冷热空气交换效率，避免CPU、显卡等高发热元件出现积热问题，又能阻挡外界较大尺寸的杂物进入壳体内部，降低硬件短路、积尘过快的风险。侧部预留的扇形通风区域正对CPU散热器安装位，可直接引导外部冷气流流经散热鳍片，提升风冷散热的进风效率。前面板位置预留了开关按键的安装开孔，开孔尺寸匹配常规台式机自锁式按键的安装公差，无需二次扩孔即可完成配件装配。

　　从安装边界来看，壳体内部预留了足够的走线空间，背部设计有对应主板IO接口的避让缺口，可直接匹配标准主板挡板的安装尺寸，电源安装位设置了翻边承重结构，可承载标准ATX电源的重量，不会出现长期使用后电源下沉的问题。硬盘安装位预留了多组螺丝孔位，可同时支持2.5英寸固态硬盘与3.5英寸机械硬盘的固定安装，扩展能力满足多数用户的存储扩展需求。壳体边缘全部做了折弯卷边处理，避免装配、硬件升级过程中锋利的钣金切口划伤操作人员，同时卷边结构也进一步提升了壳体整体的抗扭刚性，减少侧板共振产生的噪音。

　　设计过程中充分考虑了钣金加工的工艺可行性，所有折弯角度均采用常规90度折弯，无需特殊折弯模具即可完成加工，冲孔排布避开了折弯应力集中区域，避免加工过程中出现板材开裂的问题。壳体表面可采用喷塑处理，提升防锈能力与外观质感，整体结构无复杂异形曲面，加工难度低，适合批量钣金冲压生产，装配流程简单，仅需少量固定螺丝即可完成全部硬件的组装固定，后期硬件维护拆卸也十分便捷。
