工业用木材生物质燃烧供热炉结构设计

在木材加工、农产品烘干、小型工业厂区集中供热这类场景里，一直存在零散生物质燃料无法高效利用的痛点——木材加工产生的边角料、林业抚育产生的枝桠木片、生物质成型颗粒如果直接丢弃既浪费资源，用普通敞口炉燃烧又存在热效率低、烟气无组织排放、供热温度不稳定的问题，这款生物质燃烧炉的设计初衷就是瞄准这类分散式供热需求，适配多种固态生物质燃料的稳定燃烧输出。

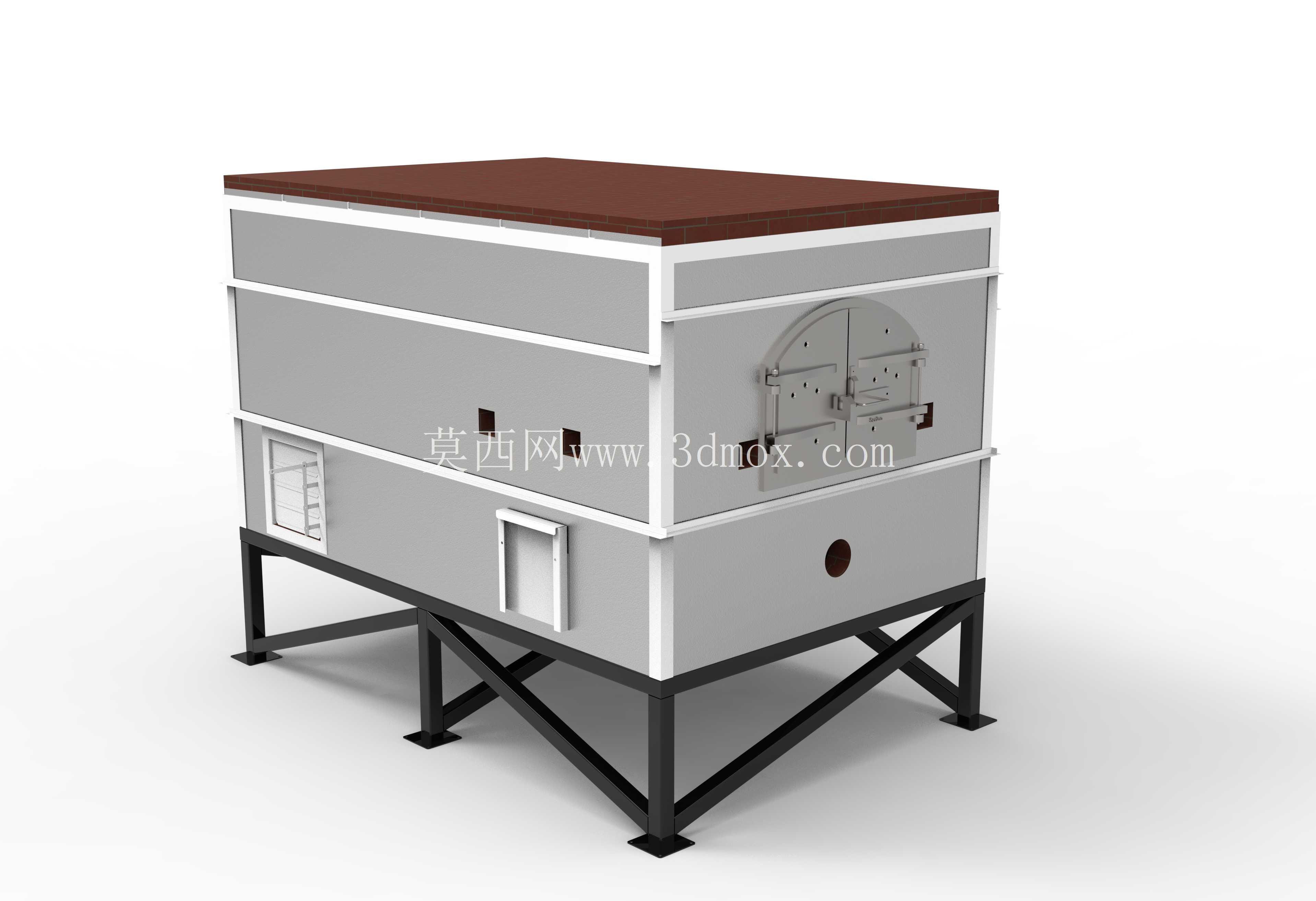

从实际落地的安装边界来看，设备整体外形尺寸控制在长2.0m、宽1.5m、高2.0m，底部采用型钢焊接的支腿结构将炉体整体抬升，支腿采用交叉斜撑做结构加强，既可以规避地面潮气对炉体底部的腐蚀，也预留了足够的出灰、检修操作空间，安装时不需要做复杂的混凝土预埋基础，只要在支腿落点位置做硬化找平即可固定，对于场地受限的中小型加工车间、移动烘干站点来说适配性很强。炉体主体采用分段式钢结构焊接设计，外壳钢板做折边加强处理，避免长期高温运行出现结构变形，炉膛内部全部敷设耐火衬里，既可以减少炉体向外的无效散热损失，提升炉膛内部燃烧温度，也能隔绝高温对外壳钢板的直接灼烧，延长设备整体使用寿命。

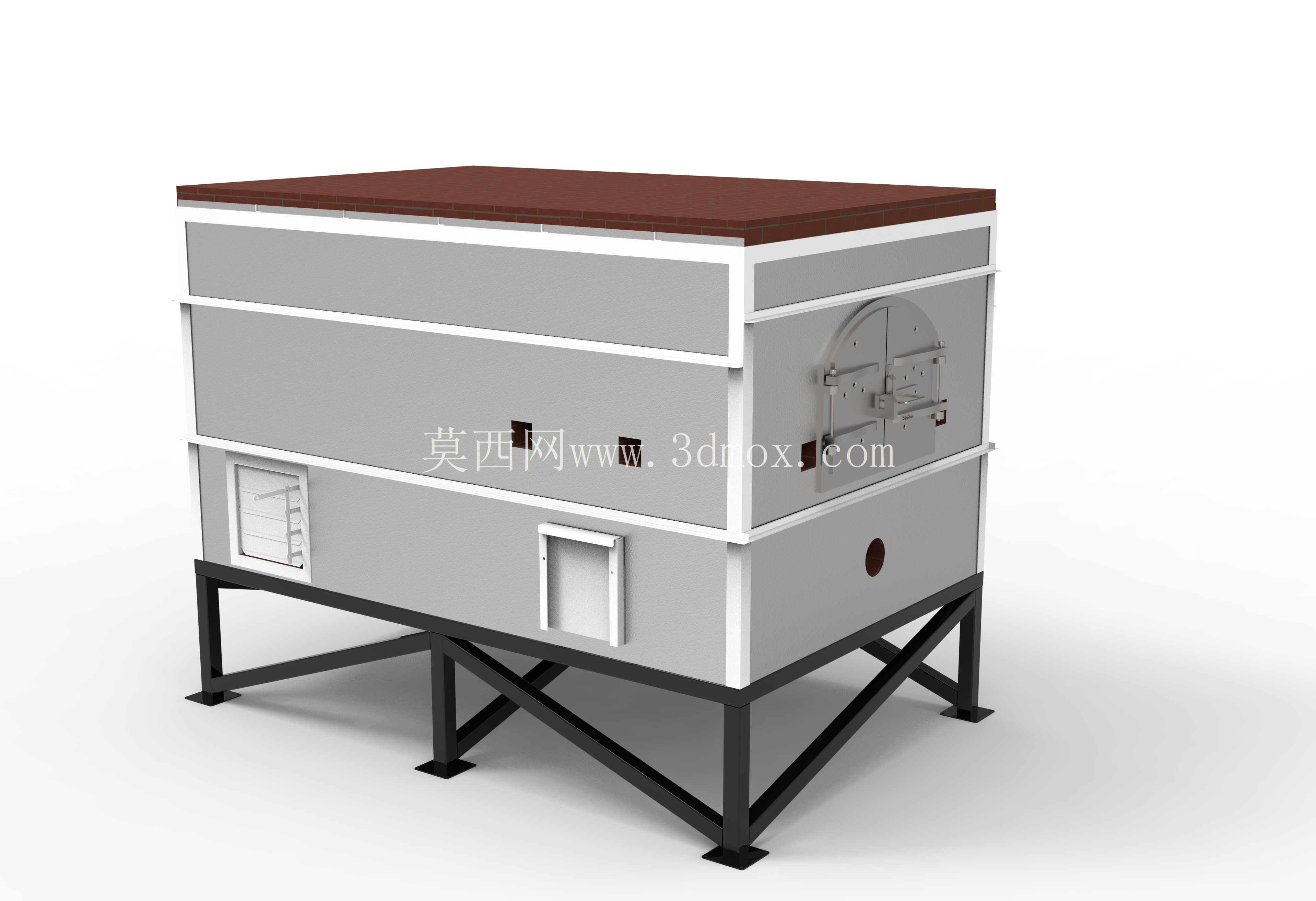

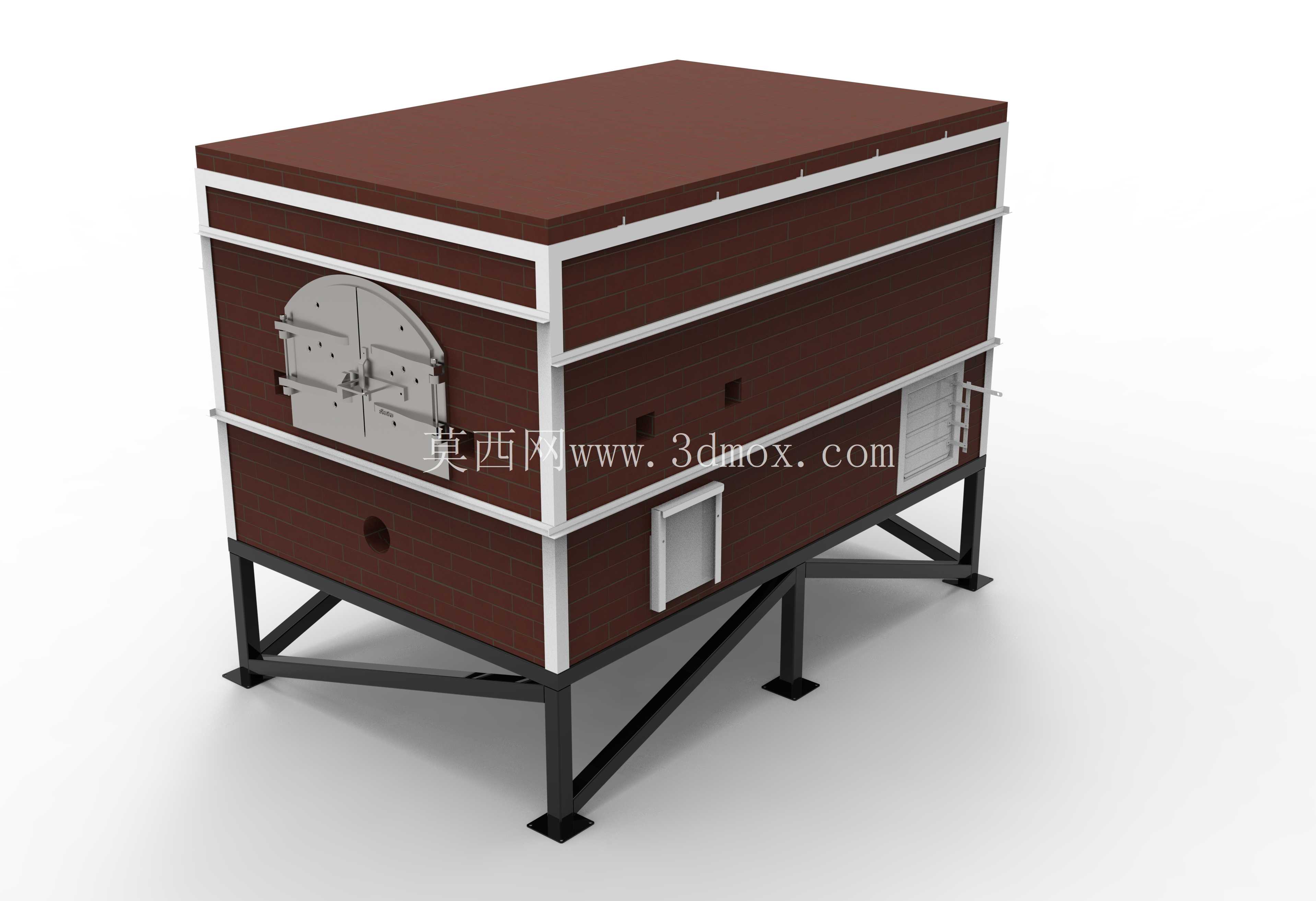

设备的功能设计完全围绕连续稳定供热做布局：炉体正面设置带密封锁紧结构的双开炉门，用于大尺寸木柴、整段边角料的装填，炉门采用耐高温密封填料做缝隙封堵，避免运行时出现漏风、烟气外溢的问题；炉体侧部分别设置了不同高度的两个小型检修口，低位检修口对应炉膛底部的落灰区域，方便运行过程中定期清理积灰、调整料层通风状态，高位检修口对应炉膛上部的燃烧区域，可用于观察火焰燃烧状态、清理挂壁结焦；炉体侧面预留的圆形接口是热风输出接口，可根据实际使用需求通过风管对接旋转干燥机、热风发生器、小型工业锅炉或者车间供热管网，输出的洁净热风可直接用于物料烘干、车间采暖，也可作为锅炉的补风热源提升整体热效率。

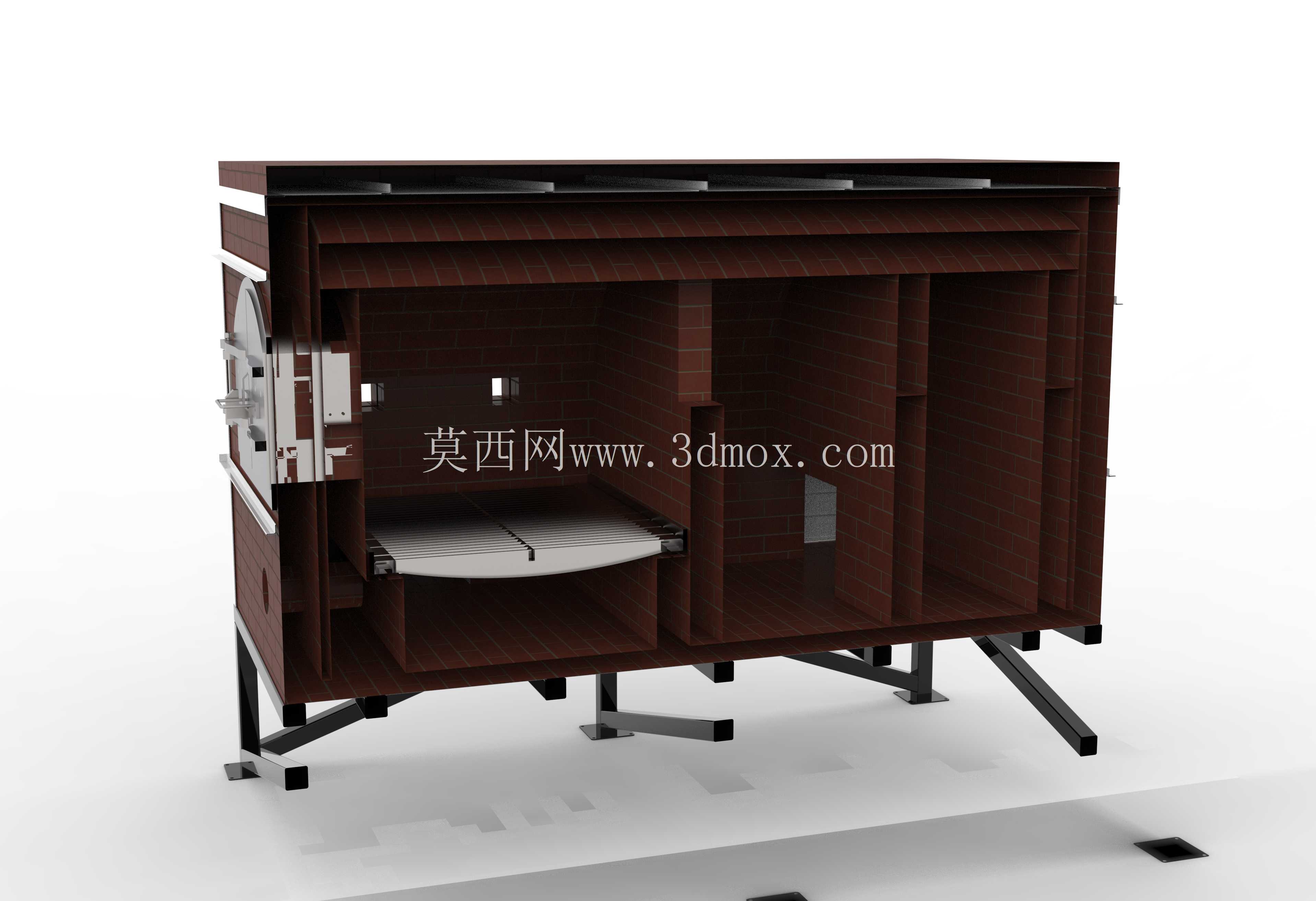

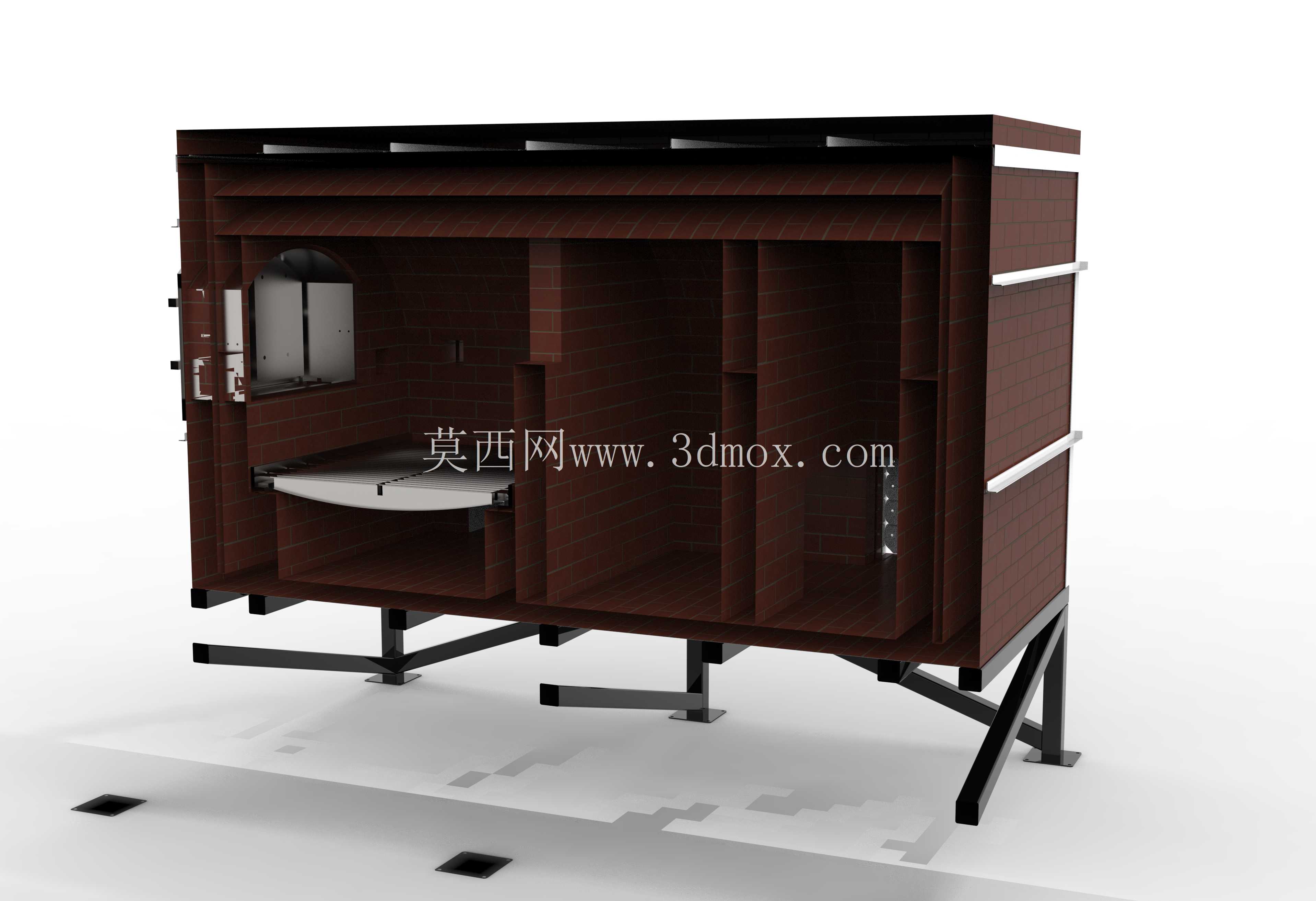

在结构设计的细节考量上，这款炉具没有采用复杂的电控进料结构，而是适配人工间歇加料的使用场景，炉膛内部做了分层通风的风道设计，底部布风板可根据燃料类型调整通风间隙，燃烧木柴、大块木片时加大通风间隙保证落灰顺畅，燃烧小颗粒生物质时缩小间隙避免燃料漏落，这种设计大幅降低了设备的故障点，对于缺乏专业运维人员的小型加工站点来说，日常操作只需要定期加料、清灰即可维持稳定运行，不需要复杂的参数调试。炉体顶部采用平顶式保温结构，顶部保温层厚度经过热工计算，保证外表面温度控制在安全范围内，避免人员误触造成烫伤，同时平顶结构也方便后期在顶部加装余热回收装置，进一步提升热能利用率。

从实际使用的适配性来看，这款炉具的热输出能力可以匹配单台套中小型农产品烘干设备、小型木材烘干窑的供热需求，也可以作为小型加工厂区的采暖热源，相比传统燃煤炉，它可以完全适配木材加工企业自身产生的木质废料，不需要额外采购化石燃料，大幅降低供热环节的运行成本；相比一体式全自动生物质燃烧机，它的结构更简单，维护成本更低，对于燃料的尺寸、含水率容忍度更高，不需要对燃料做深度粉碎、烘干预处理，非常适合有自有生物质废料产生的加工场景使用。在三维建模过程中，炉体的钢板折边、支腿的焊接节点、炉门的锁紧结构、耐火衬里的厚度都做了1:1的参数还原，结构设计人员可以直接参考该模型做细节优化，也可以根据实际供热需求调整炉膛容积、接口尺寸，快速衍生出不同热功率的同系列炉型结构。
