螺旋挤压式生物质型煤制炭设备结构

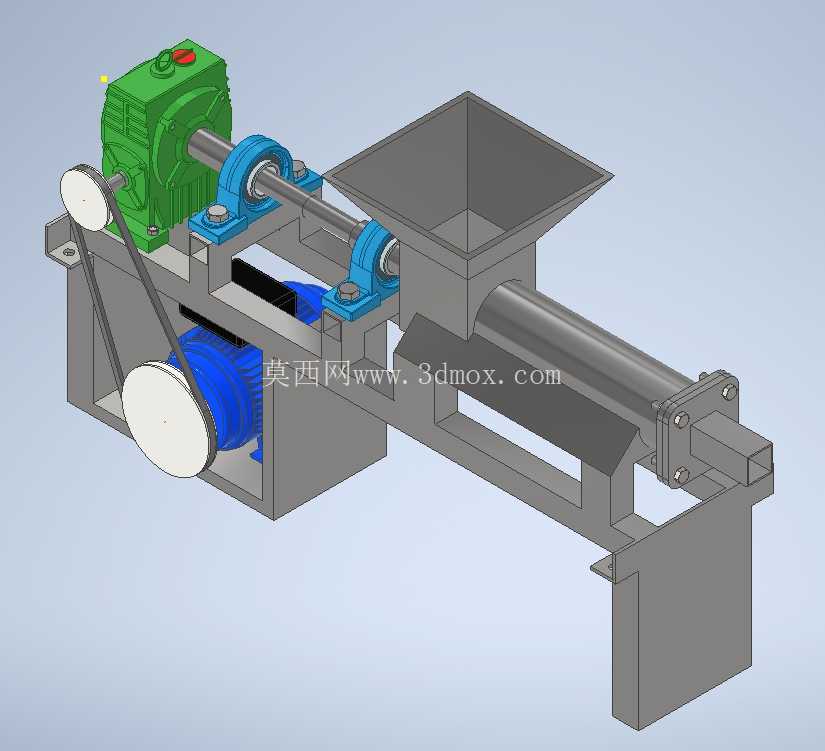

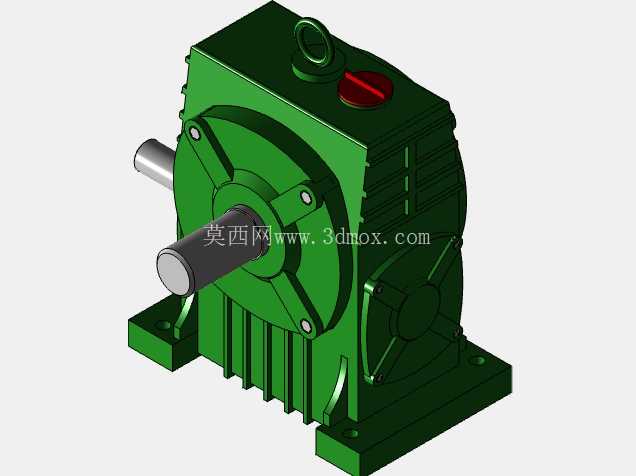

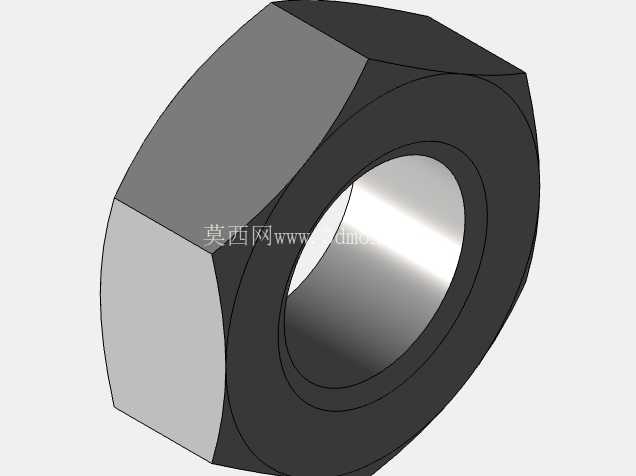

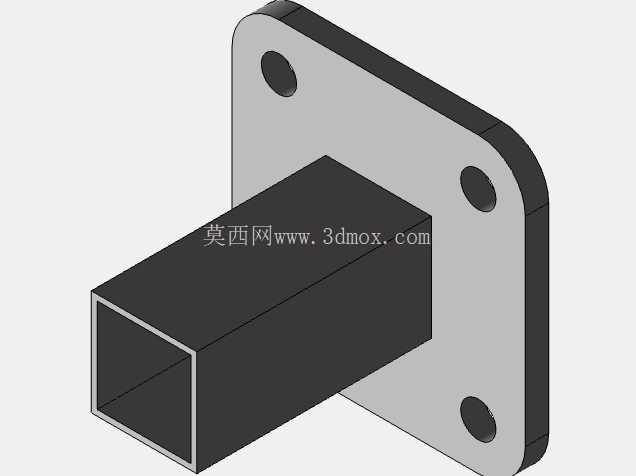

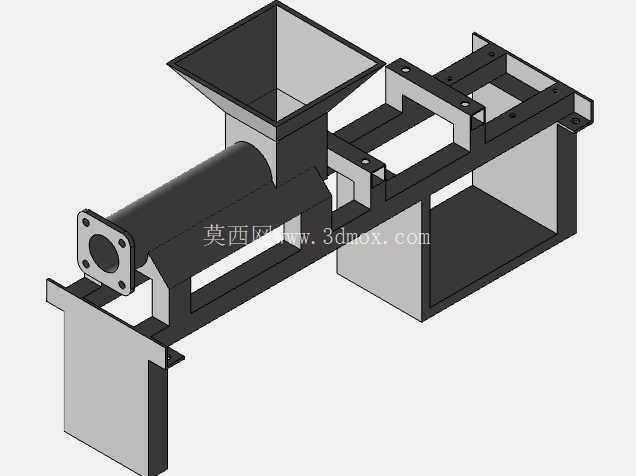

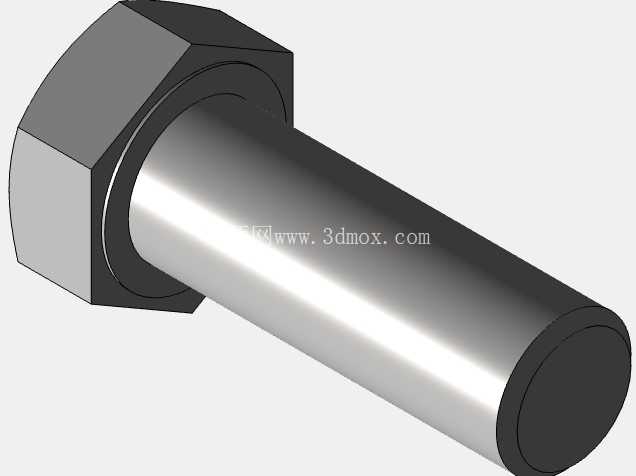

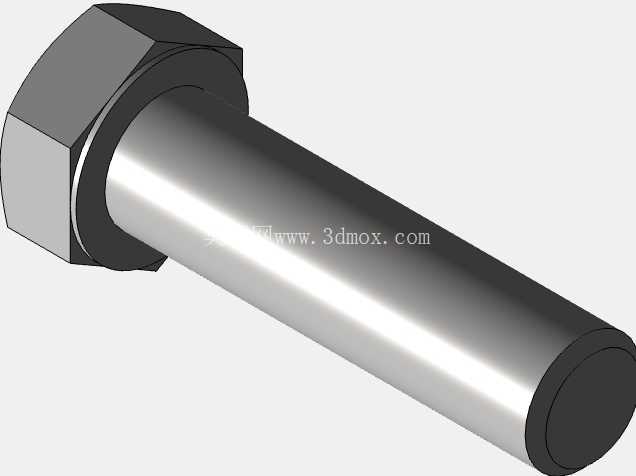

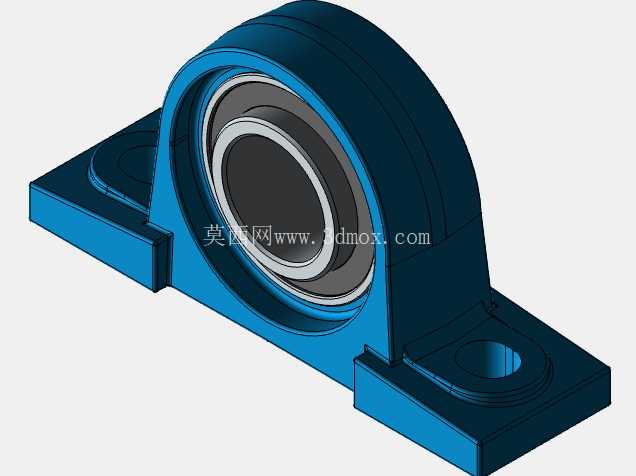

在县域小型生物质资源化站点、乡镇燃料加工点以及农业废弃物处理车间里，这类螺旋挤压成型设备是把零散低值的木炭粉、锯末、秸秆碎料转化为规整固体燃料的核心加工单元，区别于大产量的工业级压块生产线，该设备的布局逻辑完全贴合小规模生产场景的场地限制，整机采用卧式排布，进料段、挤压输送段、动力驱动段沿水平轴线依次串联，没有冗余的外置结构，安装时仅需平整硬化地面即可完成固定，不需要额外浇筑复杂的设备基础，适配车间面积有限、产能需求在每小时数百公斤级的生产场景。从结构设计逻辑来看，设备的动力传递路径做了明确的层级划分：驱动端采用皮带传动作为第一级减速，既可以缓冲启动时的扭矩冲击，也能在挤压腔卡料时通过皮带打滑保护核心传动部件，避免硬连接状态下的齿轮、轴类零件过载断裂；皮带轮输出端衔接蜗轮蜗杆减速机，将电机的高转速低扭矩输出转化为挤压螺杆所需的低转速大扭矩，减速机通过带座轴承座与挤压螺杆轴连接，两个轴承座分别布置在螺杆轴的进料段前后位置，既承担螺杆转动时的径向载荷，也能抵消挤压过程中物料反推产生的轴向力，保证螺杆转动时的同轴度，避免螺杆与挤压套筒内壁发生刮蹭磨损。进料段采用上置方锥形料斗设计，料斗的敞口尺寸匹配人工上料或者小型皮带输送机的落料范围，锥段的倾斜角度大于物料的自然安息角，能保证粉状物料依靠自重顺利落入下方的螺旋输送腔，不会在料斗内壁发生架桥堵料的问题；挤压套筒采用分段式法兰连接结构，内壁做了耐磨处理，长期生产磨损后可以单独更换套筒段，不需要整体更换挤压总成，降低后期维护成本，螺杆的螺距从进料端向出料端逐渐缩小，随着螺杆转动推送物料，物料在套筒内的容积被逐步压缩，颗粒间的空气被挤出，物料密度持续升高，最终在出料口被挤压成截面规整的致密棒状或者煤球状燃料，出料端的成型模头采用快换式结构，可以根据生产需求更换不同截面形状的模口，生产不同规格的成型燃料。整机的机架采用型钢焊接成型，所有功能部件都通过螺栓固定在机架的安装基准面上，组装时可以先在车间完成预装调试，再整体运输到生产现场，减少现场安装的校准工作量；驱动电机布置在机架下方的空腔内，既可以缩短皮带传动的中心距，减少整机的横向占用尺寸，也能利用上方的机架结构遮挡落料，避免生产过程中粉尘散落到电机散热翅片上影响散热。从安装边界来看，整机的操作侧预留了足够的维护空间，日常检查皮带张紧度、补充轴承润滑脂、清理料斗残留物料都不需要拆解周边结构，设备的出料端高度可以匹配常规的接料输送带或者料筐高度，不需要额外垫高设备基础；传动部位的皮带轮、联轴器都设置了安全防护罩，避免生产过程中杂物卷入或者人员误触，符合小型加工设备的安全操作要求。这类设备的核心设计思路是在满足成型压力要求的前提下，尽可能简化结构、降低设备自重与制造成本，让没有大型起重设备的小型生产站点也能完成安装与日常维护，区别于液压驱动的压块设备，螺旋挤压的连续工作模式可以保证出料的连续性，生产过程没有间歇回程的时间浪费，单位能耗下的产出效率更适合小规模连续生产场景；挤压过程中产生的摩擦热还能让物料中的木质素成分软化，起到天然粘结剂的作用，不需要额外添加大量粘结剂就能保证成型燃料的冷强度，成型后的燃料经过简单晾晒或者炭化处理就可以作为民用或者小型工业锅炉的燃料使用，帮助加工点把农业生产、木材加工产生的零散废弃物转化为可销售的燃料产品，减少农林废弃物随意丢弃、焚烧带来的环境问题，也为小型生产主体提供了低成本的资源化处理路径。
