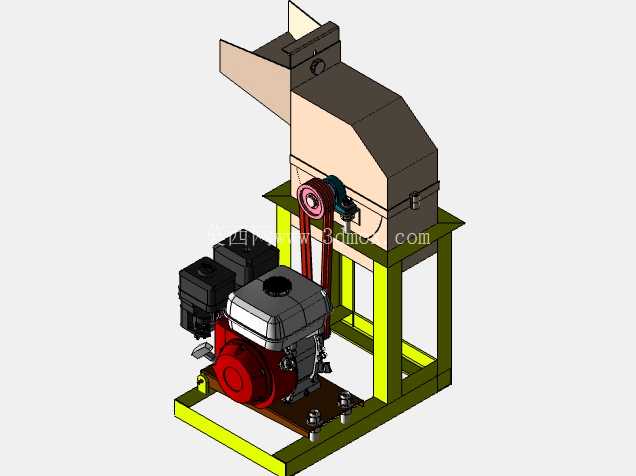

内燃机驱动斜进料锤式破碎设备结构

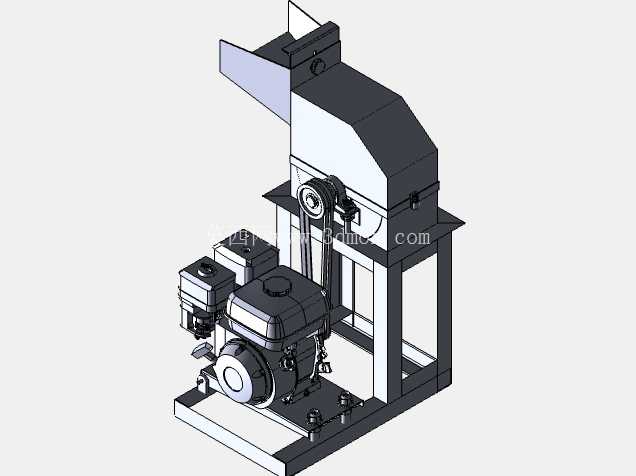

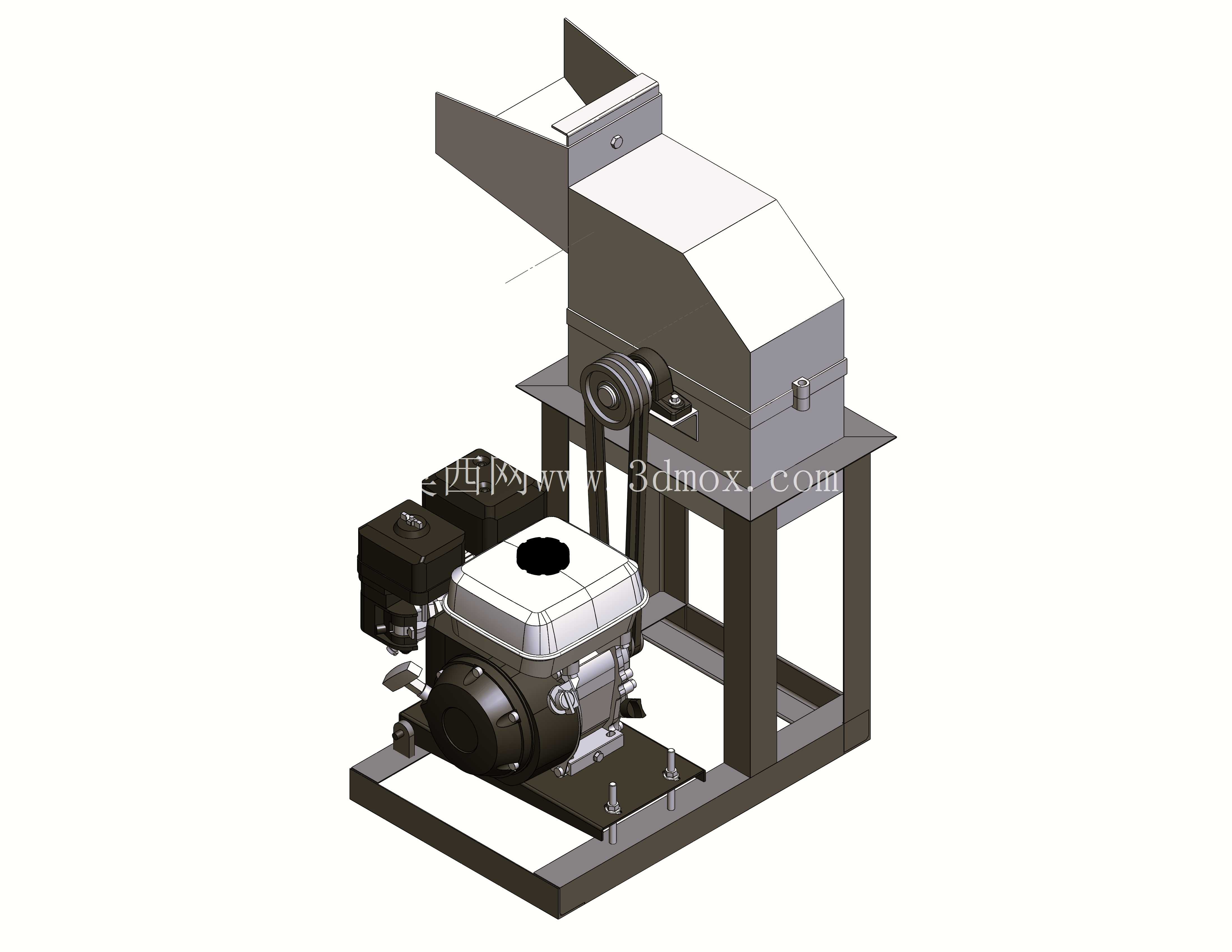

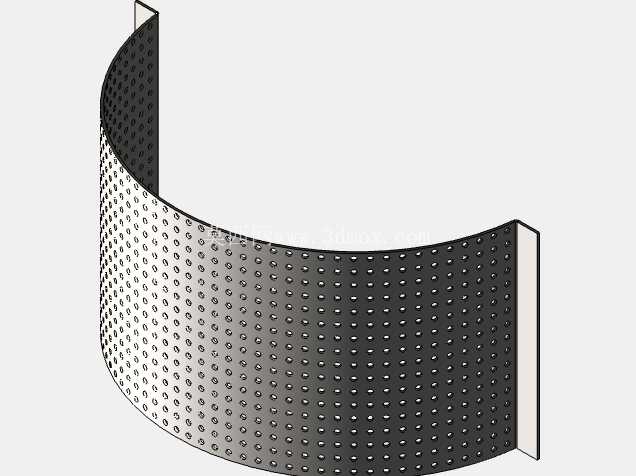

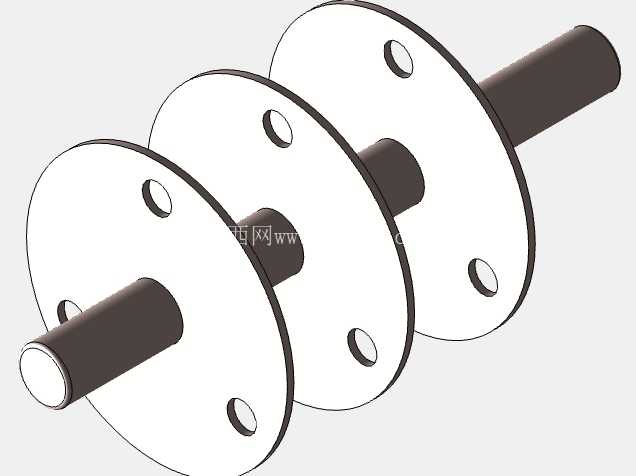

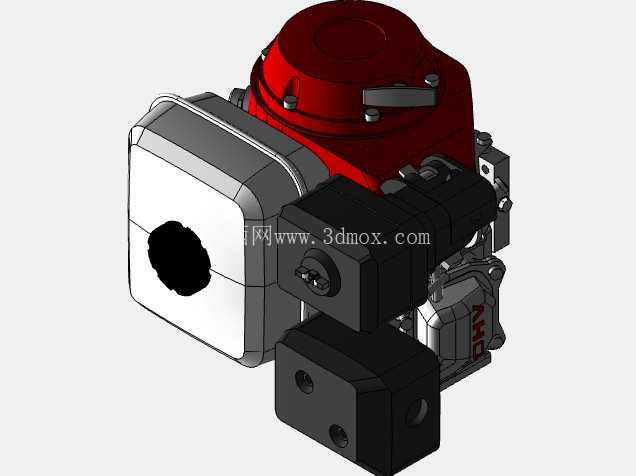

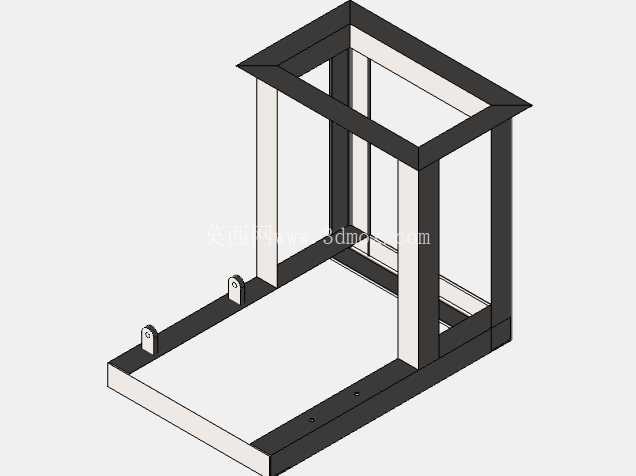

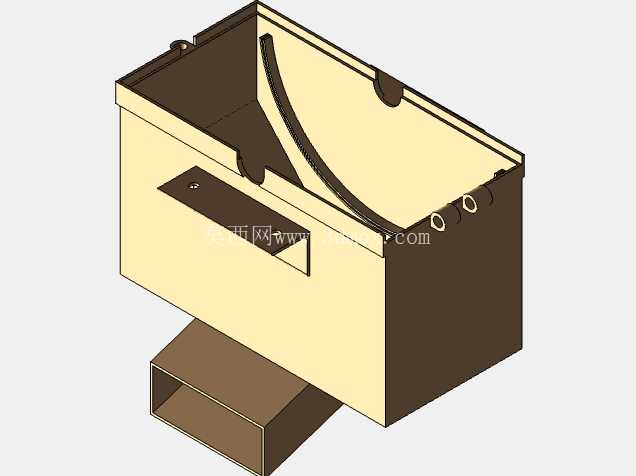

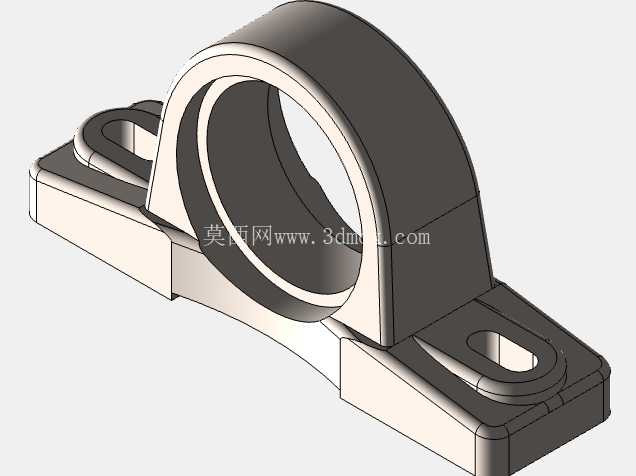

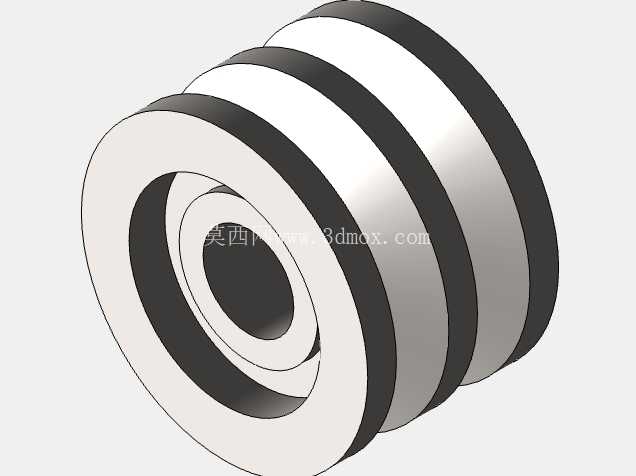

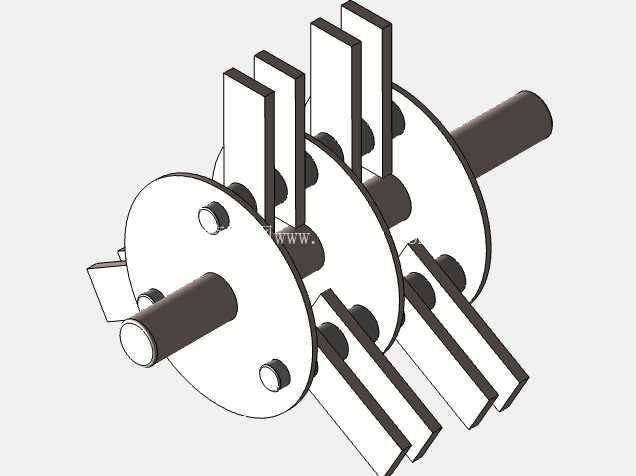

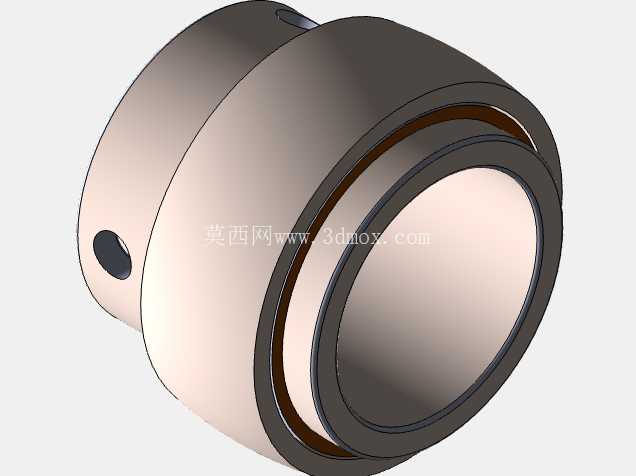

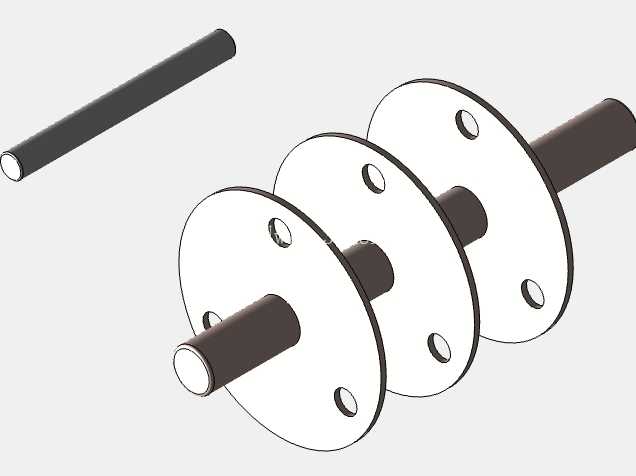

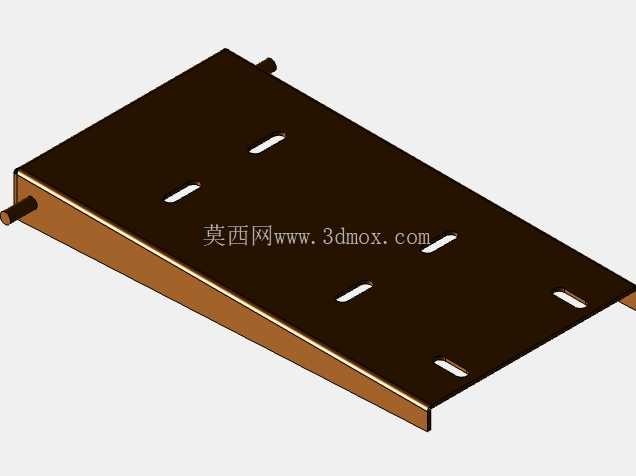

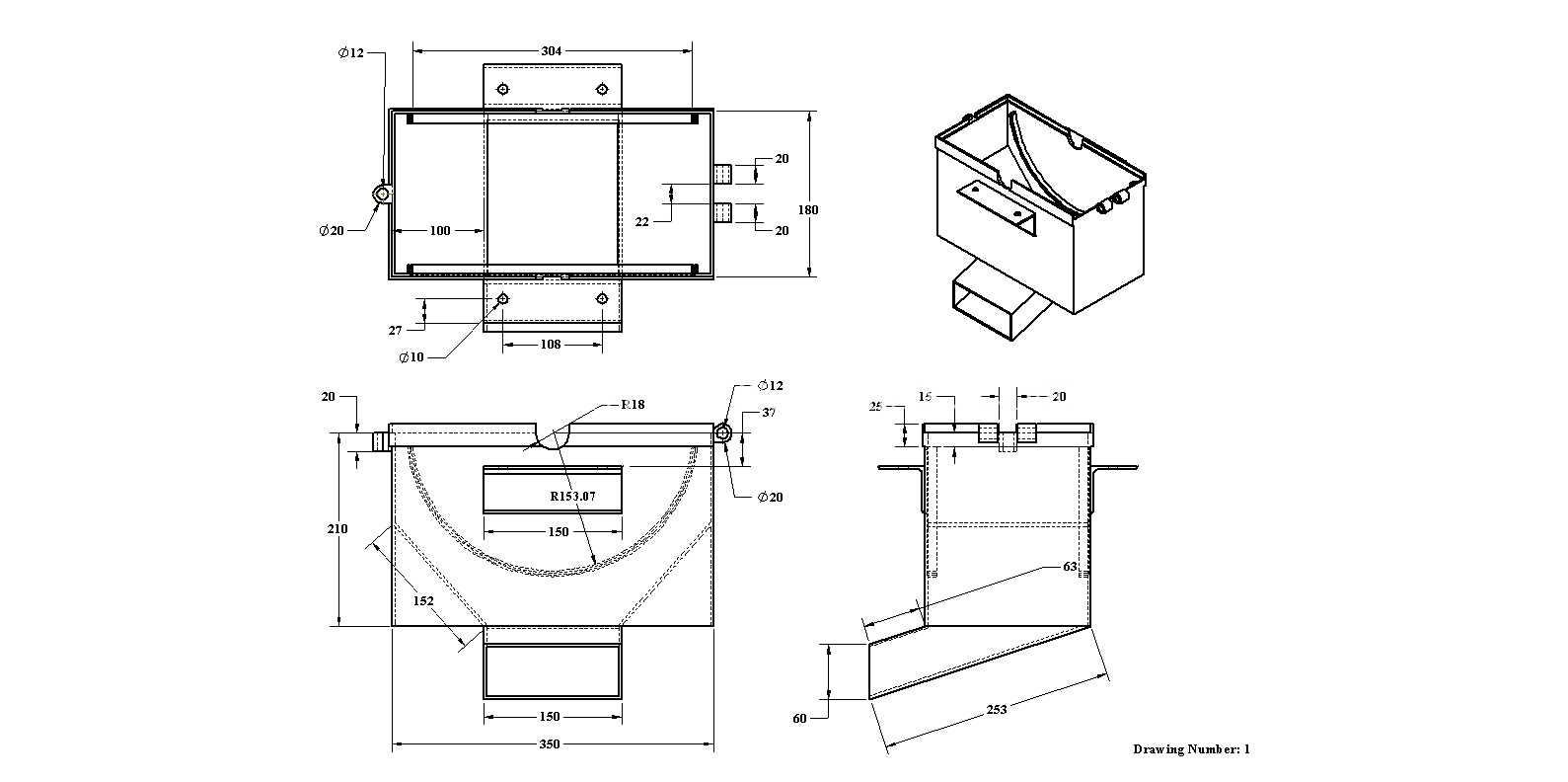

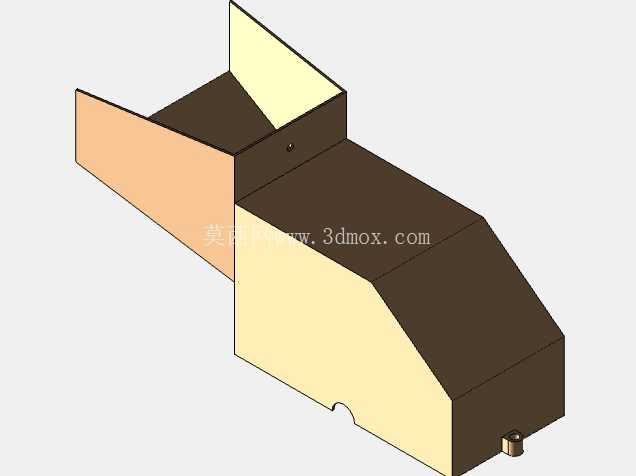

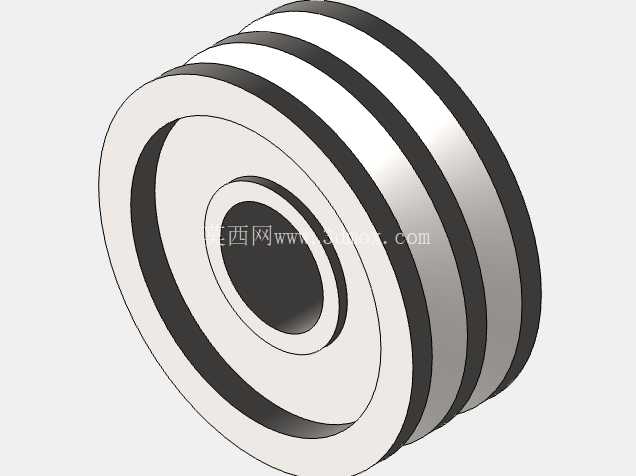

在矿山散料预处理、生物质原料加工、建筑废弃物回收、小型农牧场饲料制备这类场景里，经常会遇到需要将大块硬质或韧性物料破碎至毫米级细颗粒的需求，常规固定式电动破碎设备受供电条件限制，无法在野外无电网区域作业，这款自带内燃机动力的锤式破碎结构，正是针对这类分散作业场景设计的独立作业单元。从整体布局来看，设备采用分体式机架承载设计，下部方管焊接框架作为统一安装基准，动力单元与破碎腔体分置框架两侧，通过带传动实现动力传递，既避免了破碎作业时的振动直接传导至动力端造成零部件损伤，也预留了足够的维护操作空间，日常更换传动带、检查火花塞、清理空滤时无需拆解破碎腔体结构。进料口采用斜向上延伸的溜槽式设计，与破碎腔顶部切线方向衔接，进料溜槽的倾斜角度设置在38度，既可以依靠物料自重顺畅滑入破碎腔，又能避免破碎过程中高速飞溅的碎料从进料口反向弹出，保障作业安全；溜槽顶部设置外翻的折边结构，方便人工上料时对接料斗、传送带等辅助上料装置，折边处预留的螺栓孔可根据作业需求加装挡料胶皮或者进料密封结构。破碎腔体采用厚钢板折弯焊接成型，腔体内部衬板可单独拆卸更换，应对不同硬度物料的磨损消耗，腔体内部的锤片转子做了动平衡校准，高速旋转时的径向跳动量控制在0.2mm以内，避免作业时机架产生共振；转子上的锤片采用铰接式安装，遇到不可破碎的硬质异物时，锤片可绕铰接轴偏转避让，减少主轴断裂、锤片崩飞的故障概率。下部机架的安装脚位设置了长圆形调节孔，一方面可以调整内燃机的安装位置，张紧传动V带，保证动力传递效率，另一方面也方便将整个设备固定在移动拖车、固定混凝土基础上，适配不同的安装场景；机架的支腿高度经过核算，破碎腔出料口距离安装基准面预留了420mm的空间，可直接对接标准料桶、出料传送带或者集料箱，无需额外垫高设备。动力端选用通用型单缸内燃机，燃油箱与动力单元集成布置，油箱容积可支持设备连续4小时满负荷作业，油门控制机构预留了远程拉线接口，可根据出料粒度需求调整转子转速，转速区间覆盖1200rpm到2800rpm，对应破碎不同物料时的打击力度需求：处理脆性物料比如煤块、石膏时可采用高转速，获得更细的出料粒度；处理韧性物料比如秸秆、废旧塑料时可适当降低转速，减少锤片的异常磨损。设备整体的外形轮廓控制在长1200mm、宽750mm、高1350mm的范围内，整体重量控制在280kg左右，可通过小型叉车、手动液压车完成转场移动，不需要大型吊装设备配合，非常适合小型加工点、野外作业班组使用。从结构设计的细节来看，破碎腔的检修门设置在腔体侧面，采用快拆式压把锁紧，日常清理腔体积料、更换磨损锤片、检查衬板磨损情况时，不需要拆解上部进料结构，单人即可在10分钟内完成检修操作；传动带外侧设置了可拆卸的钢板防护罩，防护罩上开有散热格栅，既避免作业时人员误触旋转部件，也能保证传动带运转时的散热，延长带的使用寿命。出料方向可根据安装需求调整腔体的固定角度，适配不同的出料位置要求，机架上的破碎腔安装位设置了三个不同角度的固定孔位，可实现0度、15度、30度的出料倾角调整，应对不同流动性物料的出料需求，避免湿黏物料在腔体内壁堵塞。
