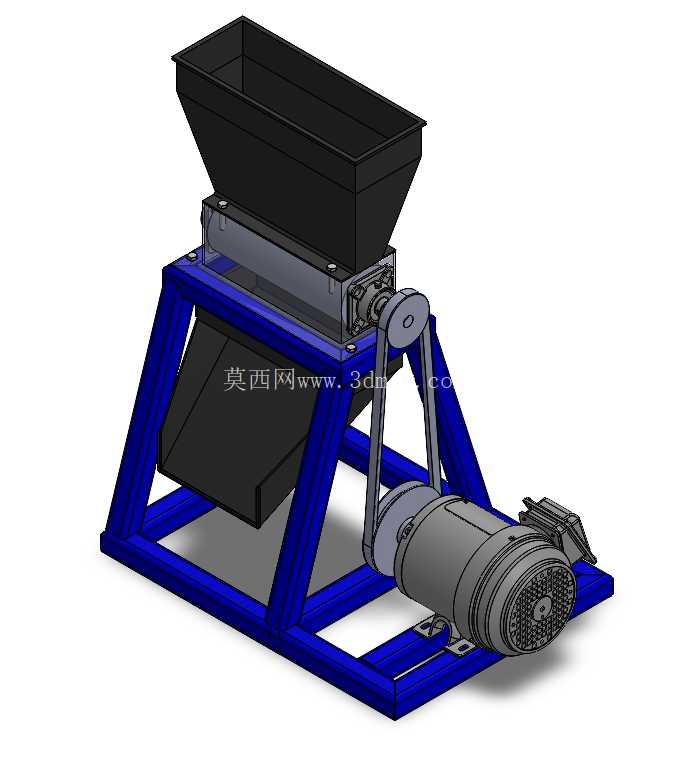

电动驱动草本药材粉碎擦碎设备结构

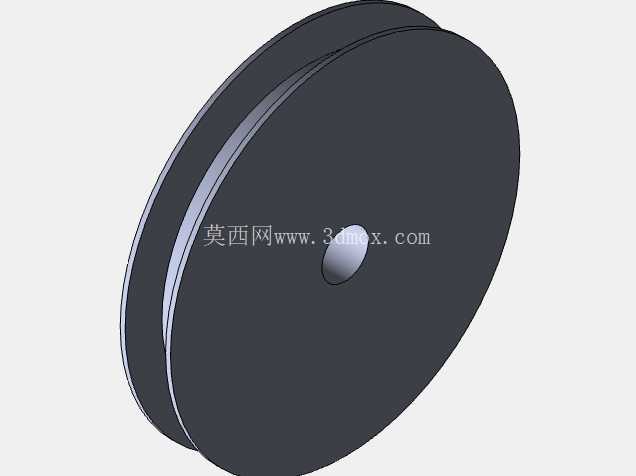

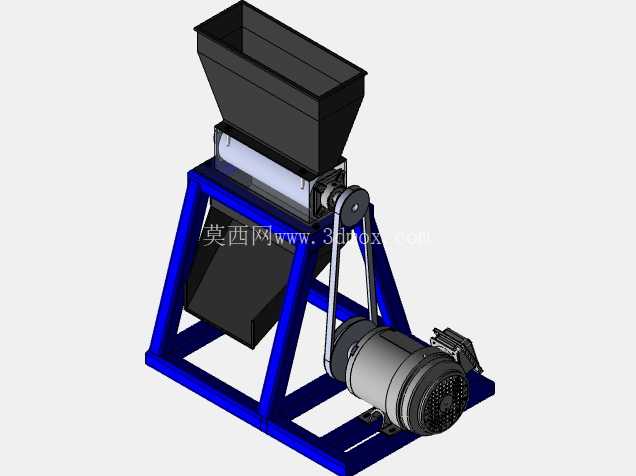

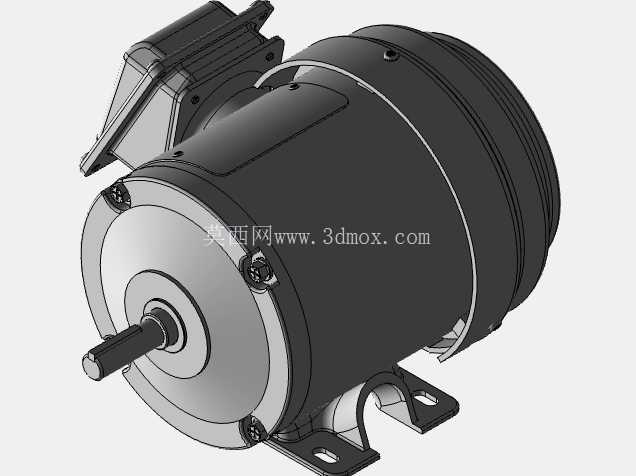

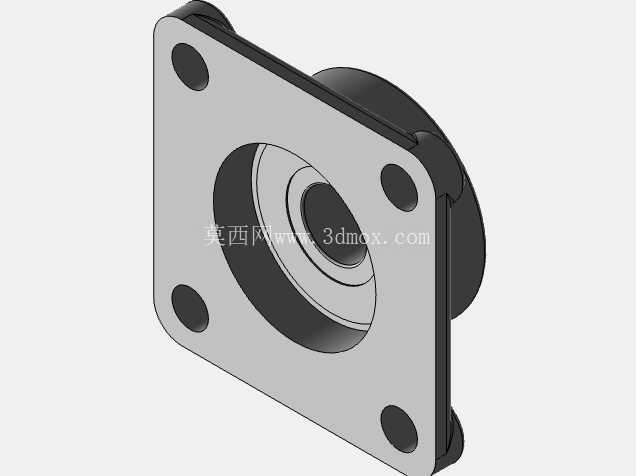

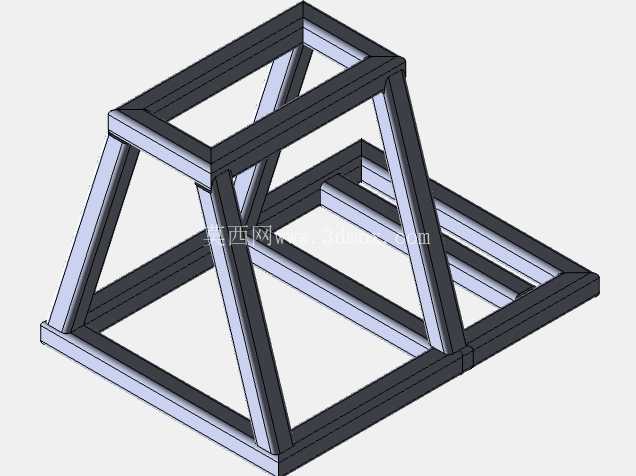

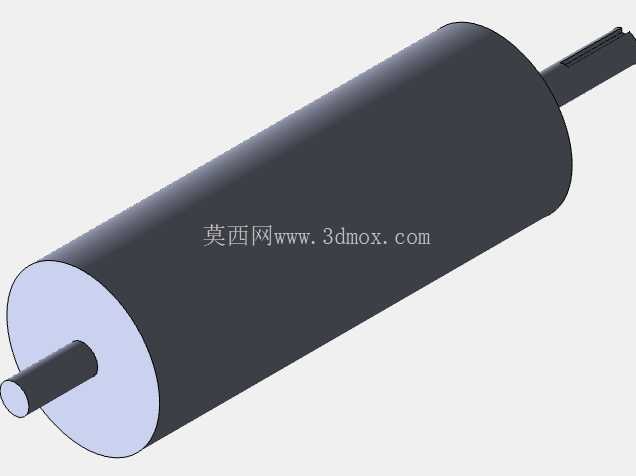

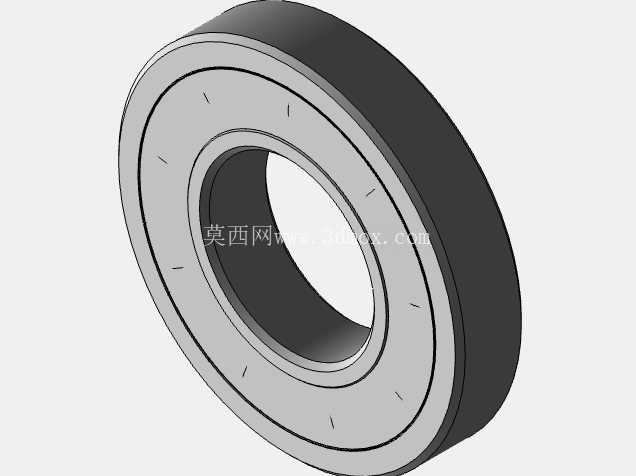

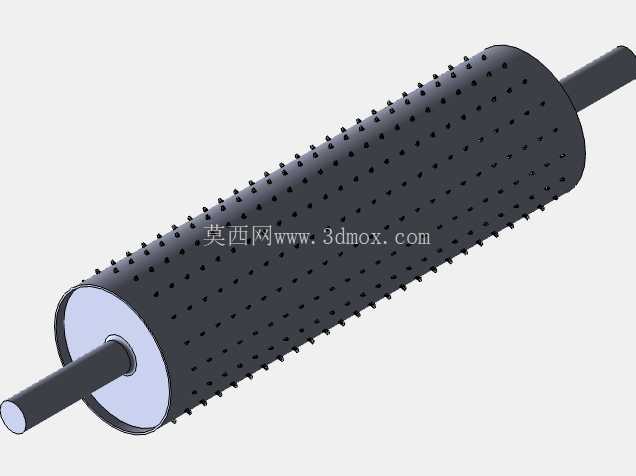

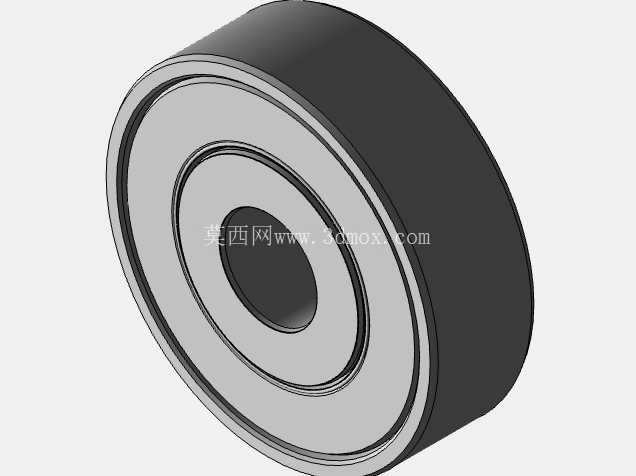

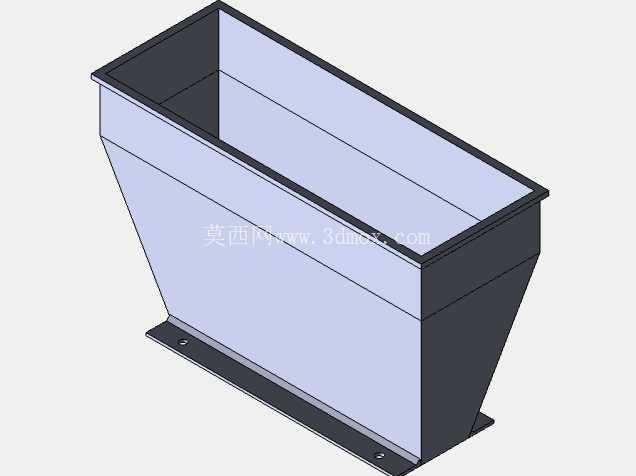

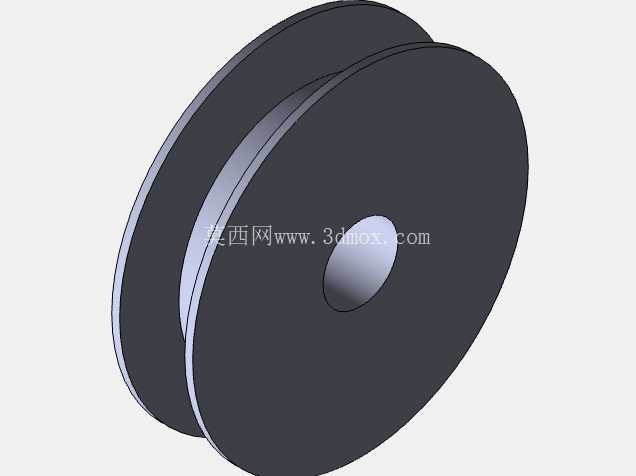

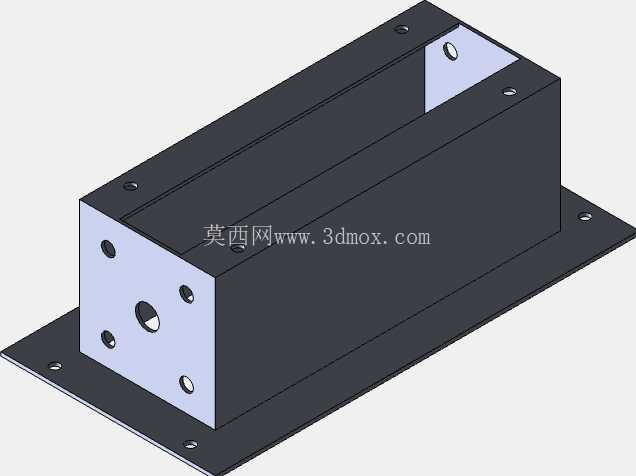

这款设备的整体结构围绕草本类物料的擦碎、粗粉碎作业需求搭建，在小型药材加工、农产品初加工的作坊式生产场景中适配性较强，能够完成根茎类、纤维类草本物料的连续破碎处理，替代传统手工擦切的低效作业模式。从结构布局来看，设备采用倾斜式方管焊接机架作为承载主体，机架底部预留了四个螺栓安装孔位，安装时可通过膨胀螺栓将整机固定在水泥作业台面或者钢制支架上，避免带传动启动、破碎作业负载波动时整机出现移位、共振问题，机架的倾斜角度经过匹配计算，刚好让上部进料、中部破碎、下部出料的流道形成自然落差，物料依靠自重就能完成流转，不需要额外增设输送推料结构，简化了整体传动链路。上部的进料斗采用上宽下窄的敞口梯形结构，斗体边缘做了折边加强处理，既能够提升人工倒料时的接料范围，避免物料撒漏，也能通过折边结构提升薄板材斗体的抗变形能力，斗体下部通过螺栓法兰直接对接破碎腔的进料口，法兰位置加装了密封胶条，防止破碎过程中细碎物料从接缝处溢出。破碎腔内部配置了平行排布的辊式擦碎结构，辊轴两端通过带座轴承固定在机架的上部安装平面上，轴承座位置预留了调节间隙，可以根据目标物料的破碎粒度要求，调整辊轴之间的啮合间隙，适配不同粗细的擦碎出料需求。动力端采用卧式电动机作为动力源，电机通过电机安装板固定在机架下部的倾斜安装面上，安装板上开有长条形调节孔，能够调整电机的前后位置，以此改变三角传动带的张紧度，避免传动打滑；电机输出端和破碎辊轴端通过带轮、三角带完成动力传递，带传动的结构设计一方面可以实现减速增扭，匹配破碎作业需要的低转速大扭矩输出特性，另一方面也能在破碎腔卡入硬物时，通过皮带打滑实现过载保护，避免硬冲击直接损坏电机或者辊轴结构。下部的出料斗同样采用倾斜式溜槽结构，溜槽的倾斜角度大于物料的自然安息角，经过擦碎处理后的物料从破碎腔落下后，会顺着溜槽直接滑落到下方的接料容器中，不会在腔体内出现积料堵料的问题。从安装边界来看，整机的横向宽度控制在小型作业台面的适配范围内，进料斗的最高处距离安装面的高度符合人工站立倒料的操作高度，不需要额外搭建操作平台；电机侧的带轮位置加装了半包围式的安全防护罩，避免作业过程中人员误触转动部件引发安全风险。在设计思路上，这款设备没有采用复杂的集成化结构，所有的安装连接点都采用标准螺栓紧固件，日常维护时可以快速拆卸料斗、打开破碎腔清理残留物料，或者更换磨损的擦碎辊部件；机架的方管选型经过承重校核，能够承受满载进料时的整体重量，以及破碎作业过程中的交变载荷，不会出现机架变形、焊缝开裂的问题。针对草本类物料纤维含量高、容易缠绕辊轴的特点，破碎腔的侧端密封采用了迷宫式密封结构，能够阻挡细碎纤维进入轴承位置，延长轴承的维护周期，减少日常保养的工作量。设备的整体重心落在机架四个安装孔的中心区域，即使在满载启动的工况下，也不会出现重心偏移、整机晃动的问题，安装时只需要保证安装面的平面度误差在合理范围内，就可以稳定运行。
