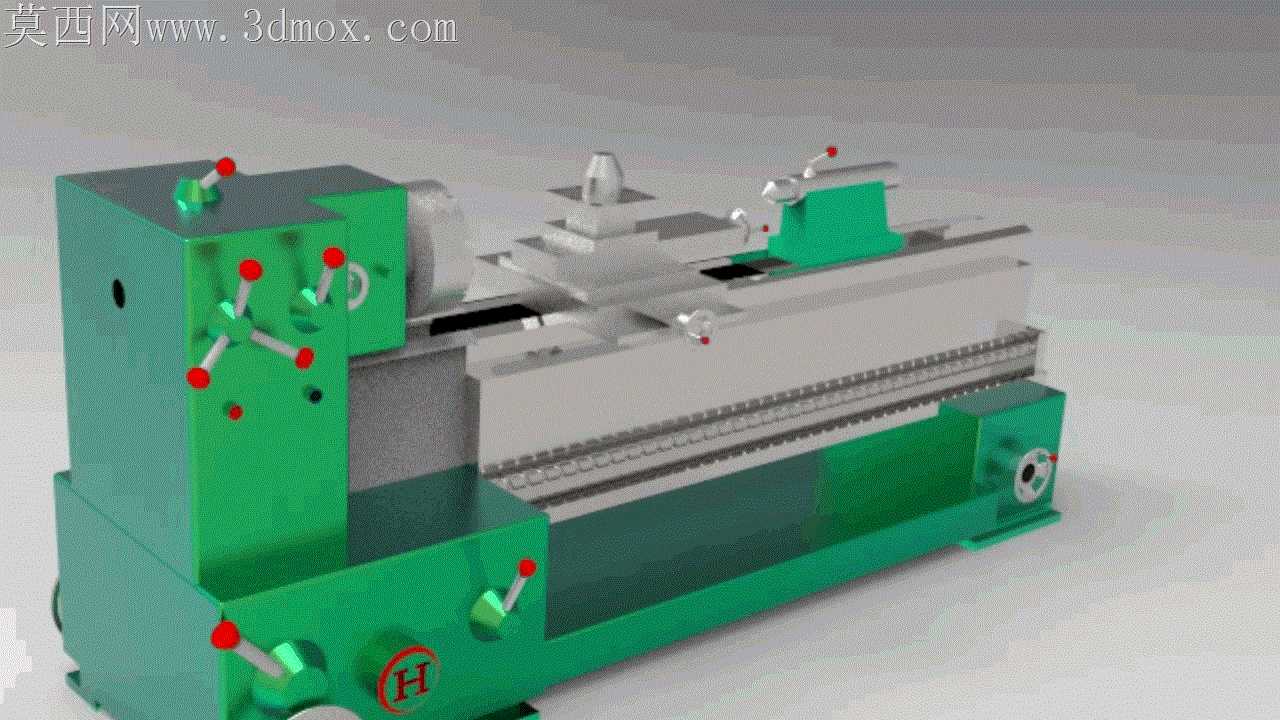

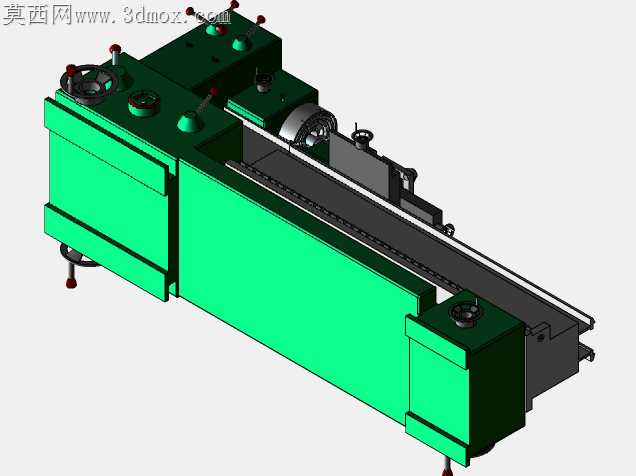

普通卧式车床整机结构三维设计

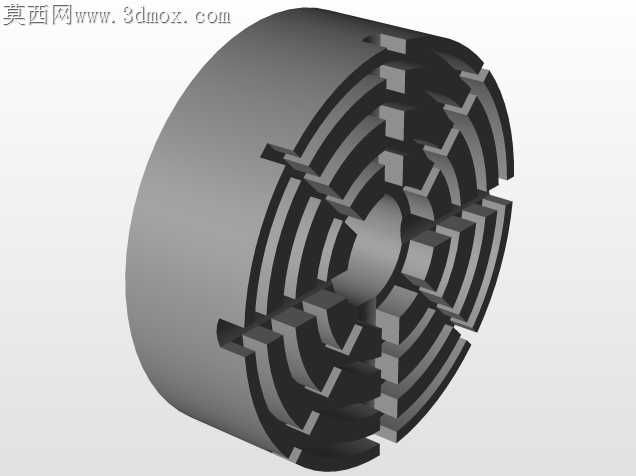

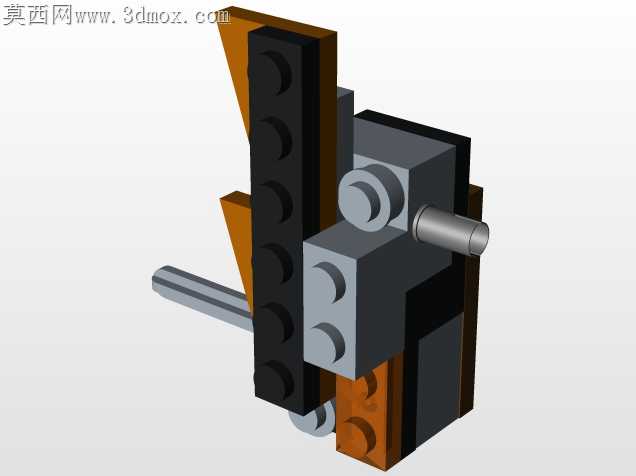

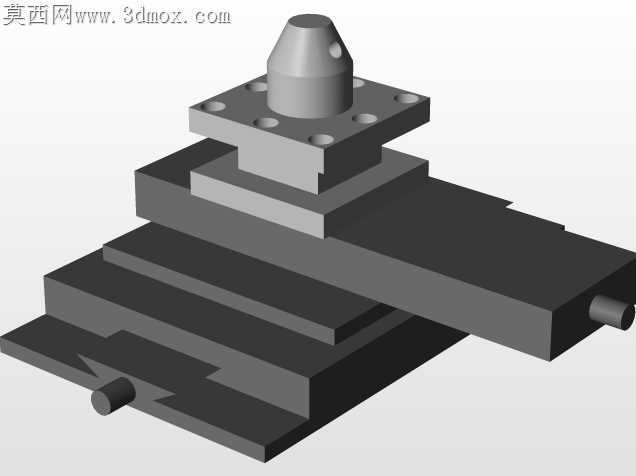

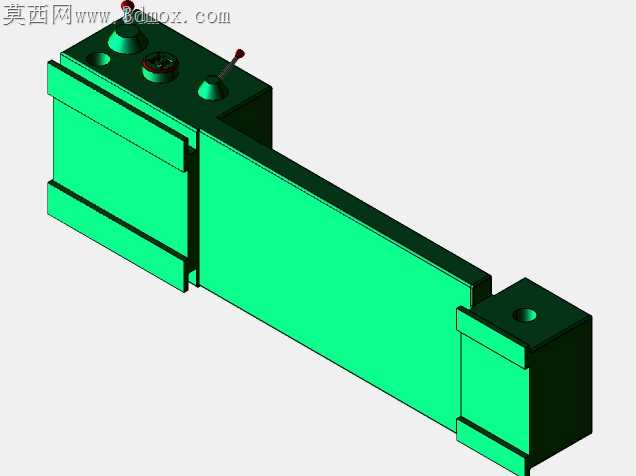

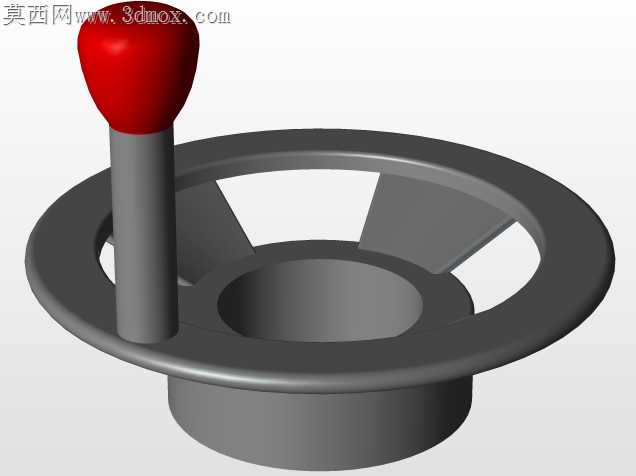

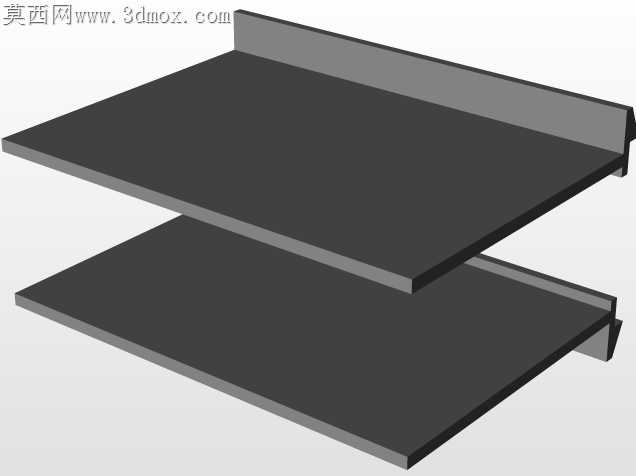

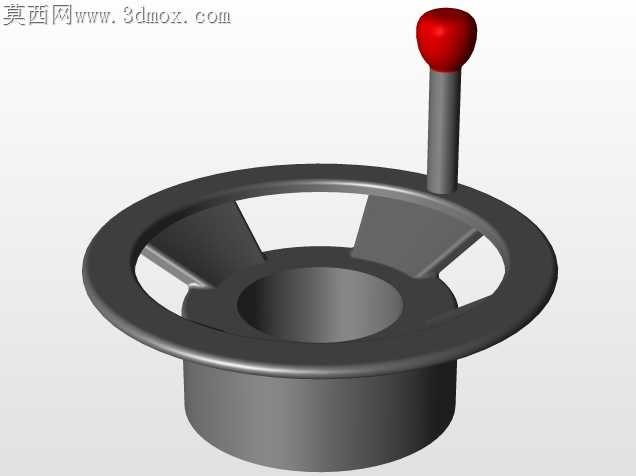

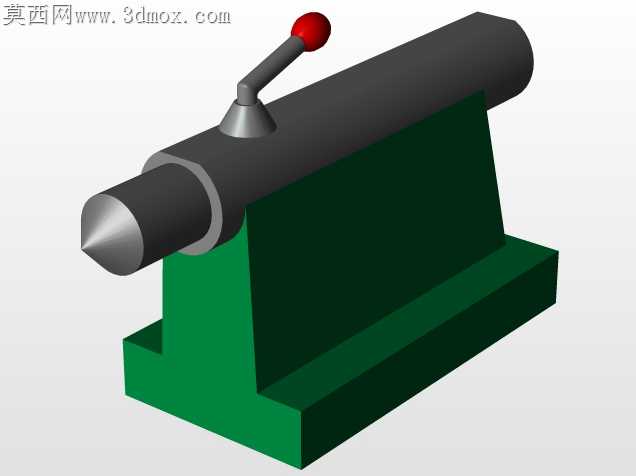

车间里常年满负荷运转的卧式车床，最容易出问题的从来不是主轴或者导轨这类显眼部件，反倒是操作手柄的布局、床身排屑槽的倾角、进给手轮的操作干涉这类细节，常年被粗放的设计忽略，一线操作工换班时频繁磕碰手柄、铁屑堆积在导轨面磨坏防护层、尾座锁紧时手柄卡到刀架拖板的问题，在很多老旧机床上屡见不鲜。这套车床三维结构在做装配逻辑校验时，特意把所有操作件的空间行程做了全范围干涉检查，主轴箱侧面的进给手柄、变速手柄全部调整了伸出长度和偏转角度，哪怕是刀架走到最靠近主轴卡盘的极限位置，拖板边缘和手柄端部也预留了足够的安全间隙，操作工站在常规操作位伸手就能碰到所有常用手柄，不用侧身或者探身去够，换班操作时不会因为站位差异碰错档位。床身部分的排屑斜面没有照搬老机型的平直设计，特意顺着铁屑滑落的轨迹做了微小的倾角调整，切削时产生的卷屑不会卡在导轨和床身的接缝处，顺着斜面就能滑到排屑口，不用操作工频繁停机清理积屑，也能避免铁屑嵌在导轨防护板的缝隙里磨坏导轨面。尾座和床身的配合面做了公差适配的细节处理，锁紧机构的偏心块行程刚好能把尾座牢牢压在床身导轨上，不会出现锁不紧钻孔时偏移、或者锁太紧扳不动手柄的问题，尾座套筒的进给手轮位置特意避开了刀架纵向移动的路径，哪怕加工长轴类零件时刀架走到尾座附近，也不会撞到操作手轮。主轴箱内部的传动件排布也顺着装配逻辑做了优化，齿轮和轴的装配顺序不用额外拆解周边部件就能依次装入，后期维护换轴承或者齿轮时，不用把整个主轴箱全部拆开，能省不少停机维修的时间。导轨的刮研面预留的工艺凸台位置也做了标注，装配时不用反复找正基准，床身和主轴箱的连接螺栓孔位做了对位引导设计，吊装时能快速对准孔位，不会因为螺栓错位反复调整吊装位置。就连床脚的调整垫铁位置也做了空间校验，安装时扳手能轻松伸进去拧动调节螺母，不会被床身的加强筋挡住操作空间，整机落地调平时不用额外加工装扳手。
