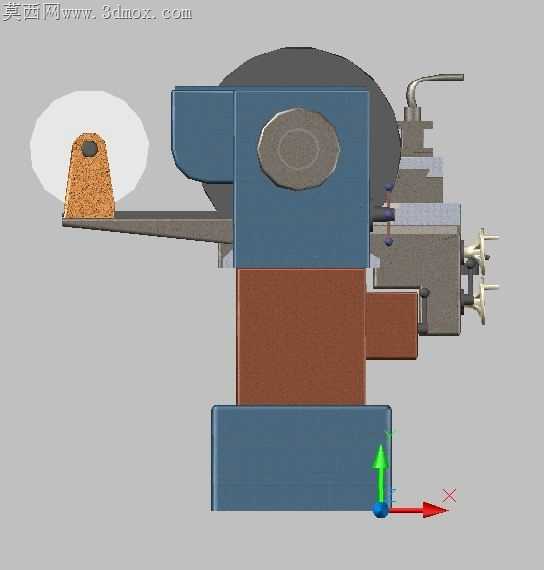

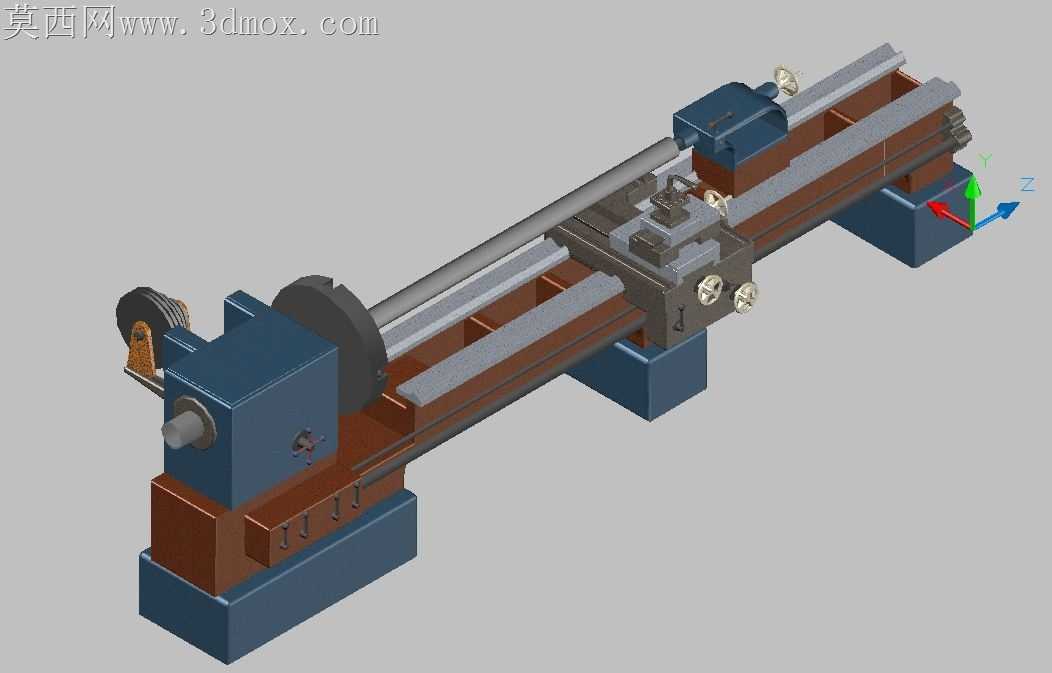

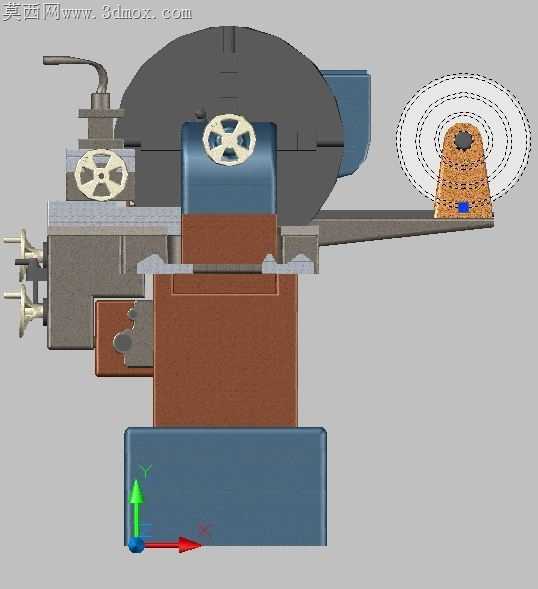

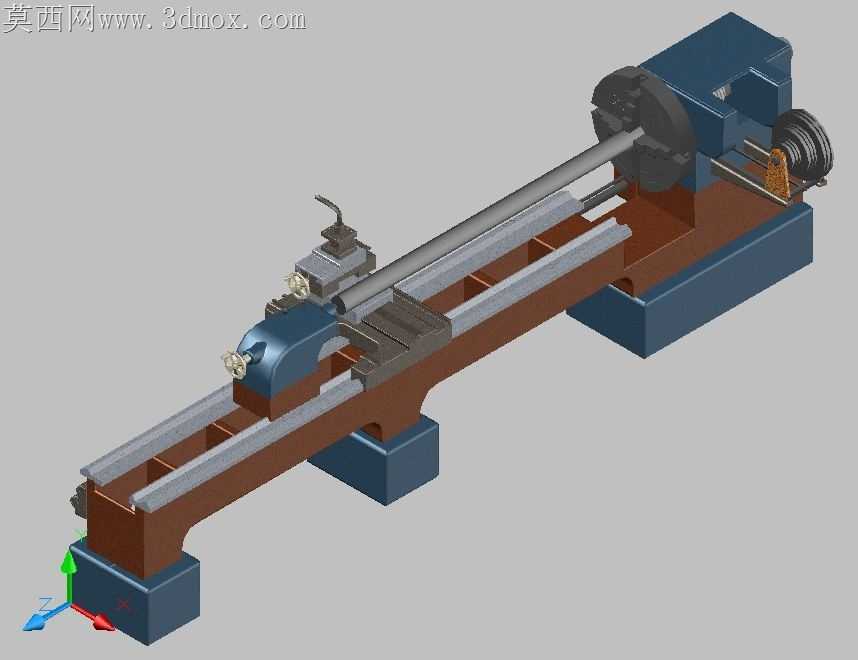

普通卧式手动车床结构三维数模

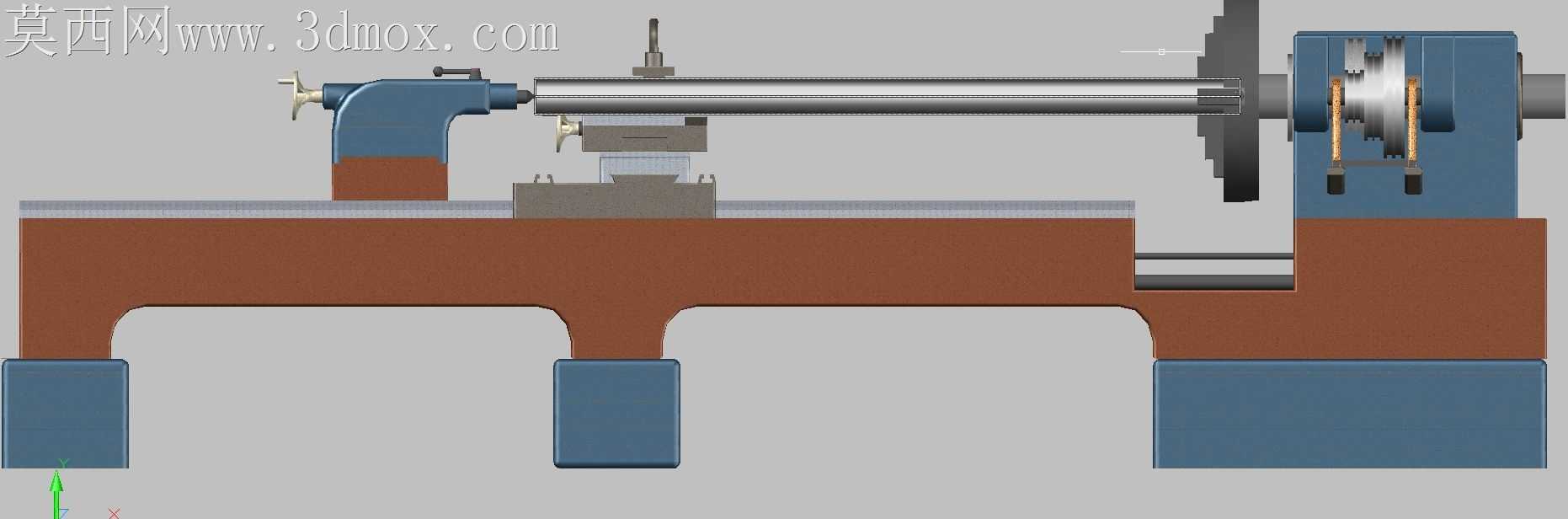

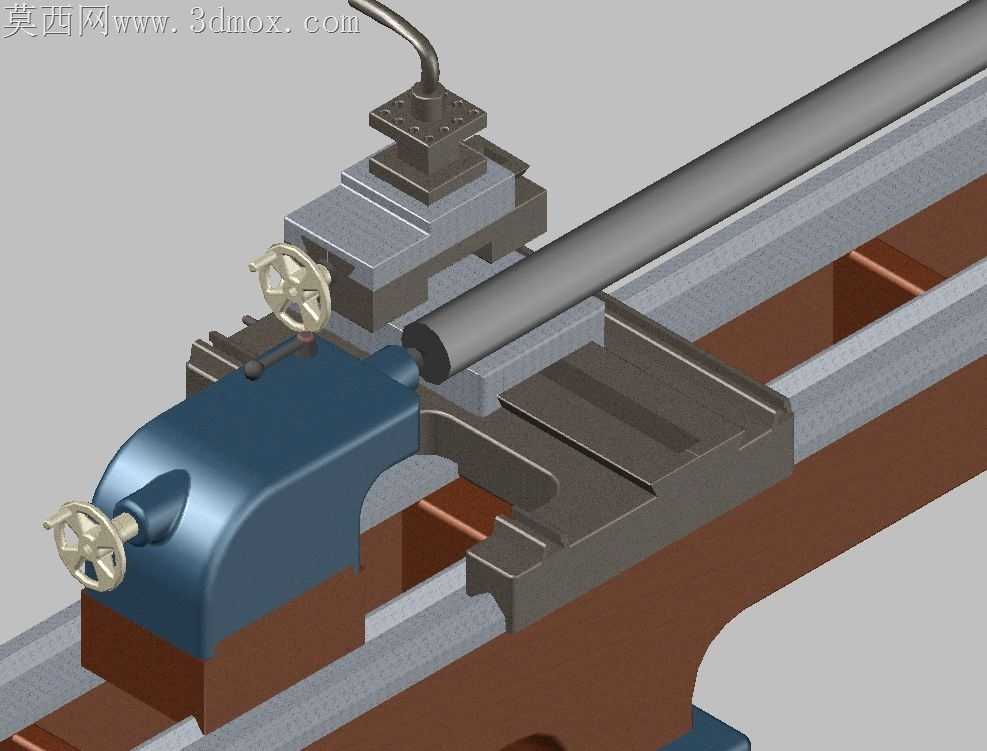

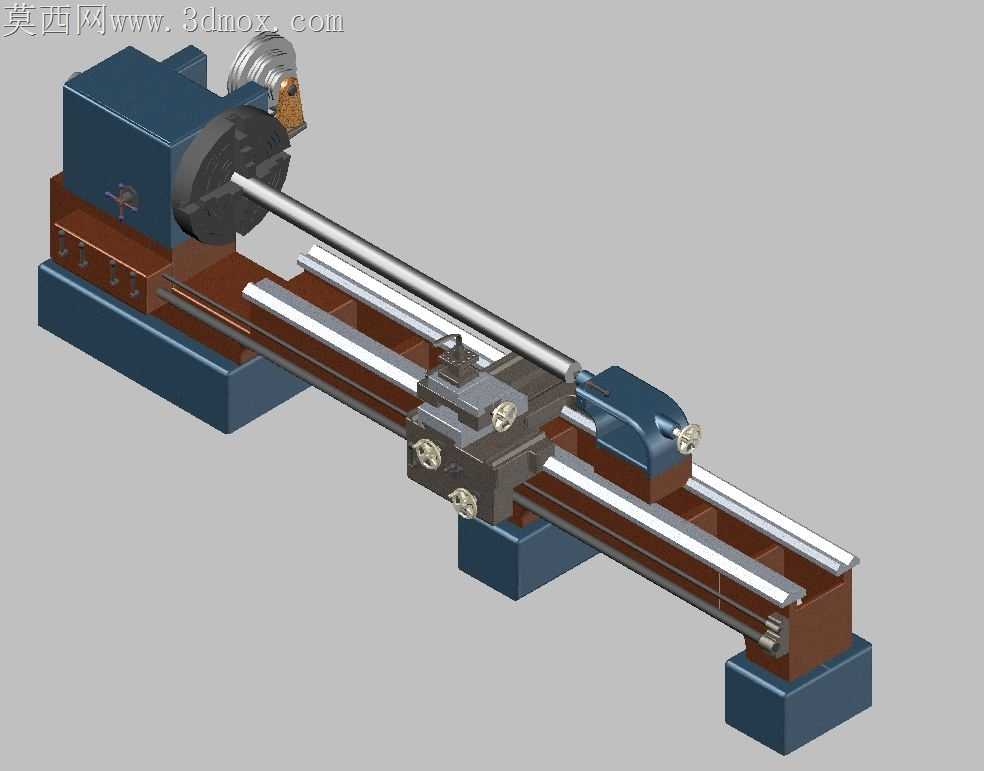

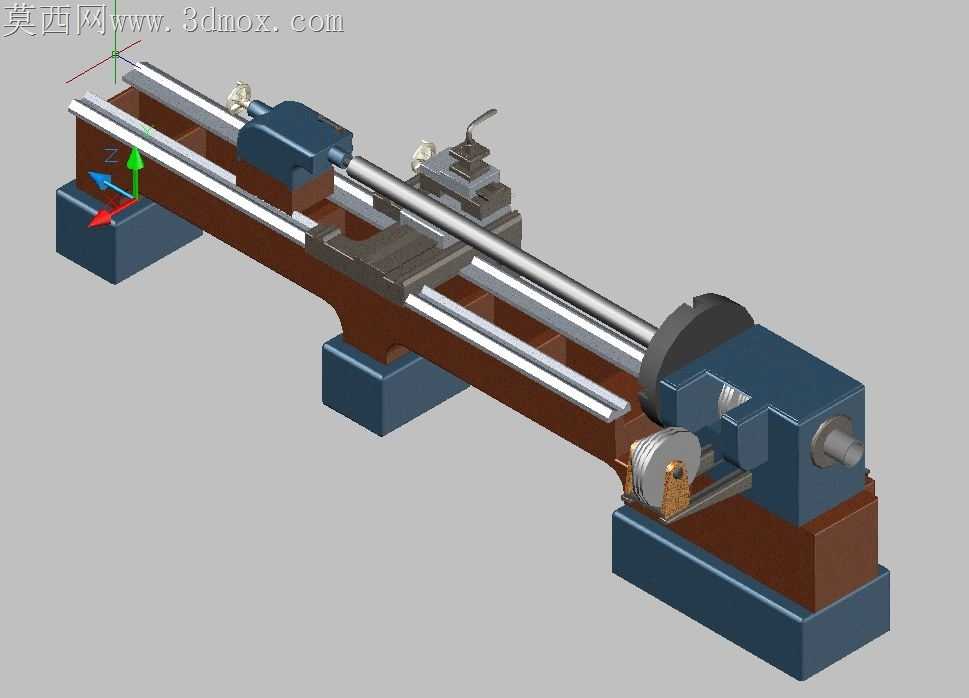

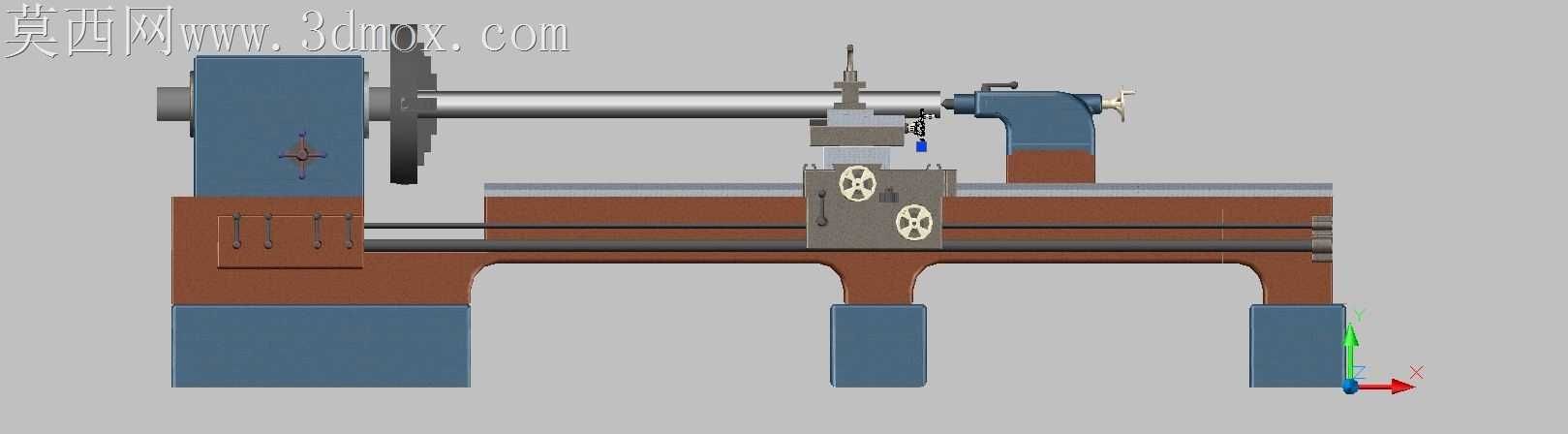

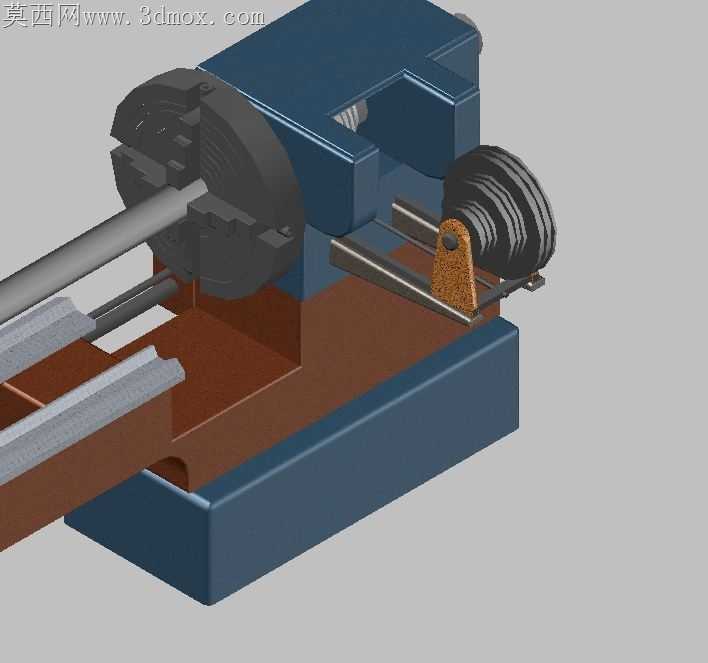

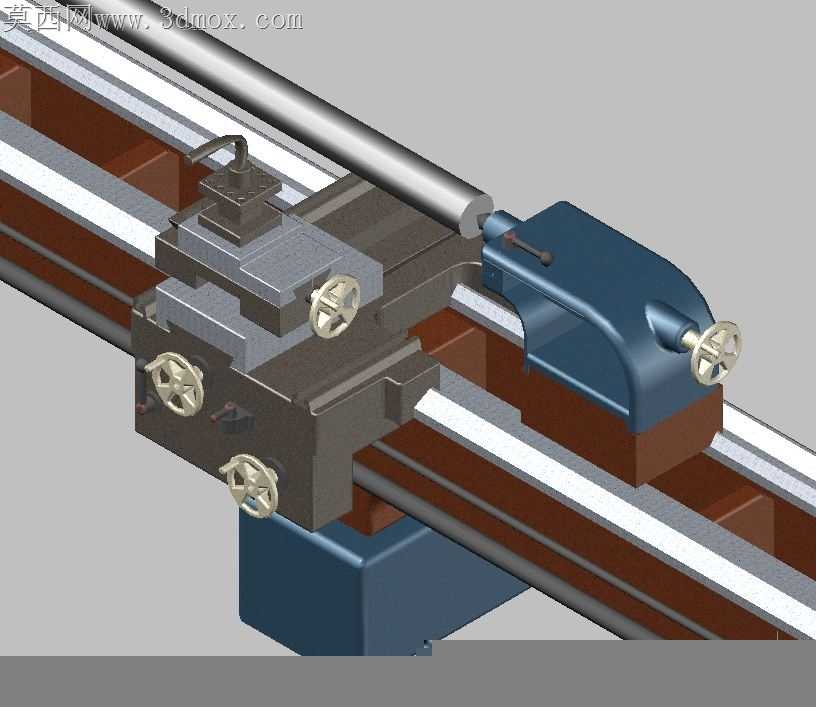

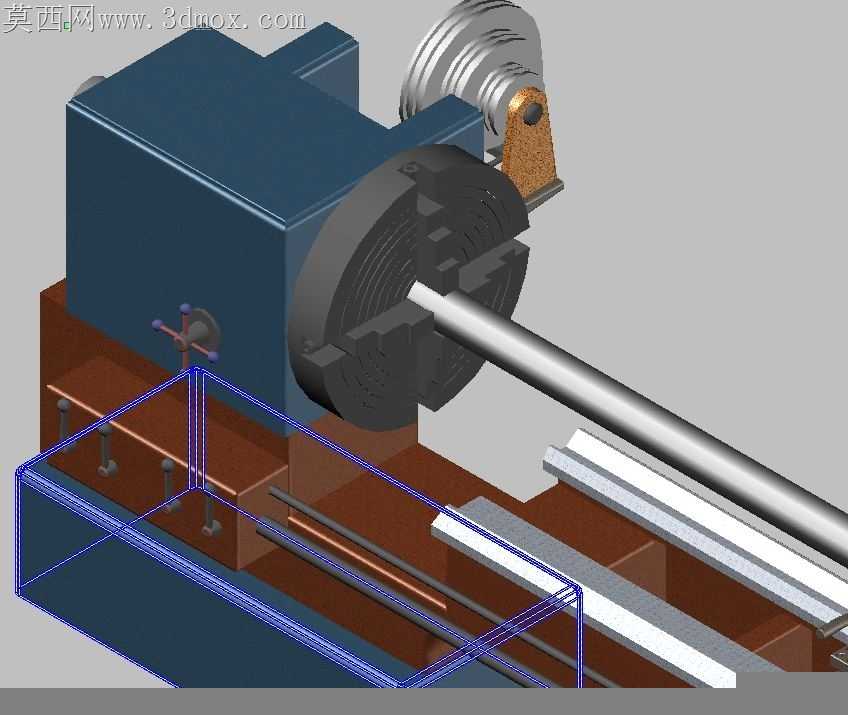

车间里老旧普车常年满负荷运转，床身导轨磨损后进给卡顿、尾座偏移打偏中心孔的问题始终是加工班组的头疼事，这套数模从加工适配视角还原整机构造，每一处细节都对应实际加工里的痛点调整。床身采用的宽式矩形导轨截面，没有盲目追求线轨的低摩擦系数，反而保留了传统硬轨的大接触面积设计，适配重型轴类零件粗车时的大切削力负载，导轨面的凸起耐磨带做了0.02mm的高差预留，对应日常刮研修复的余量，不用在后期维修时重新铣削整个床身基准面。主轴箱侧的带轮传动结构，没有做封闭罩壳的简化处理，把三角带的张紧调节行程、带轮的卸荷槽结构都做了还原，实际加工中更换不同直径带轮调整转速区间时，不用拆解主轴端的连接法兰，松开张紧螺栓就能完成带具更换，不会破坏主轴的回转精度。溜板箱的手轮传动链里，小齿轮与床身齿条的啮合间隙做了0.03mm的公差预留，对应长期使用后的齿面磨损补偿，转动手轮时不会出现空程窜动，车削台阶轴的端面时不会因为间隙问题出现接刀台阶。尾座的锁紧压板结构做了偏心凸轮的细节还原，实际操作中扳动锁紧手柄就能把尾座牢牢固定在床身导轨上，不用反复拧动锁紧螺栓，加工长轴类零件打中心孔、钻尾孔时，尾座不会因为轴向切削力出现后移偏移。刀架的四方转位结构，每一个定位销孔的位置都对应实际装刀的角度基准，转位后不用重新对刀就能保证刀具高度与主轴中心重合，减少换刀的辅助时间。床脚的支撑结构做了空腔减重的同时，在安装地脚螺栓的位置加厚了支撑筋，浇筑地脚螺栓时不会因为混凝土的张力撑裂床脚铸件，调平机床时支撑面的刚度足够，不会因为拧紧螺栓出现床身变形。进给丝杠的支撑座做了双轴承预紧的结构还原，长期使用后丝杠出现轴向窜动时，只需要调整端盖的锁紧螺母就能消除间隙，不用更换整根丝杠。卡盘与主轴的连接法兰做了短锥配合的细节，卡盘拆卸后重新安装时，短锥面的自定位特性可以快速保证卡盘的回转同轴度，不用反复打表找正。
