桌面级小型教学演示迷你车床结构设计

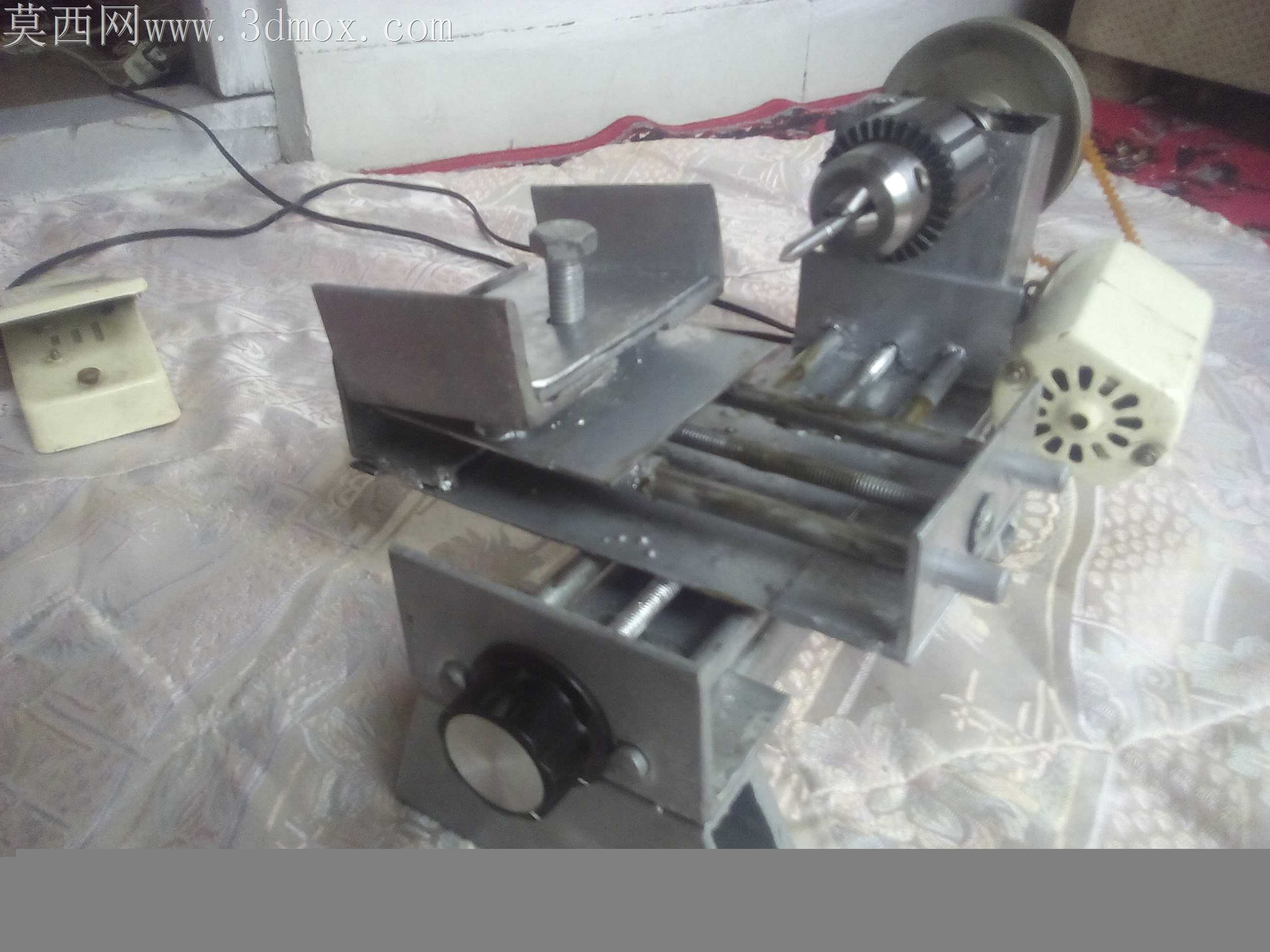

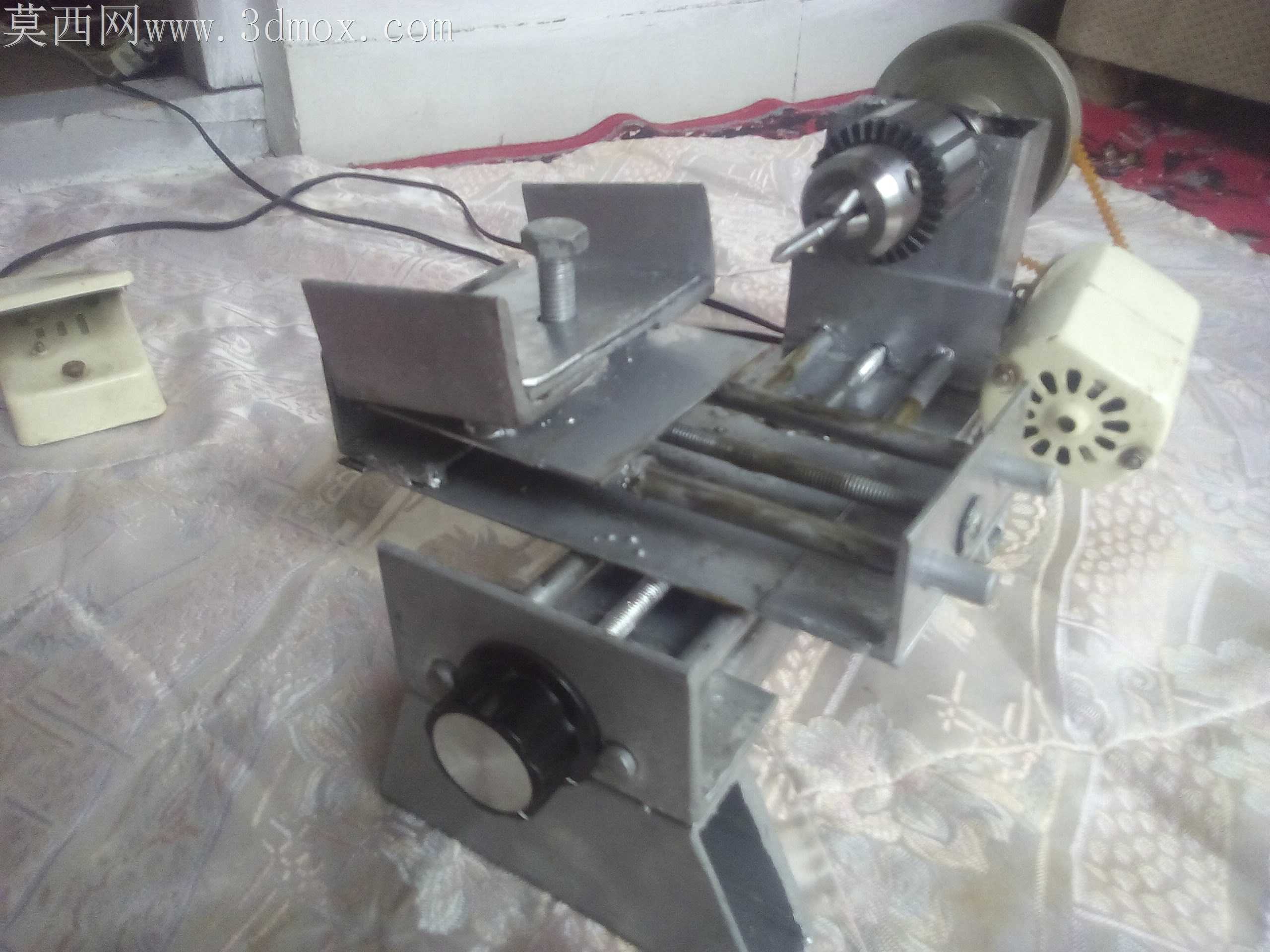

这款迷你车床主要面向职业院校机械基础教学、个人创客工坊小零件加工、精密仪表小尺寸零件修配场景，可完成小直径棒料的外圆车削、端面车平、简易内孔加工、小螺距螺纹车削等基础切削工序，能够加工铝、铜、软质塑料、木质棒料等易切削材质，适合教学场景下让学员直观理解车床切削原理、走刀逻辑、传动结构关系，也能满足创客制作小型传动零件、模型配件的小批量加工需求，填补了大型工业车床无法适配桌面小空间、小加工量场景的空白。

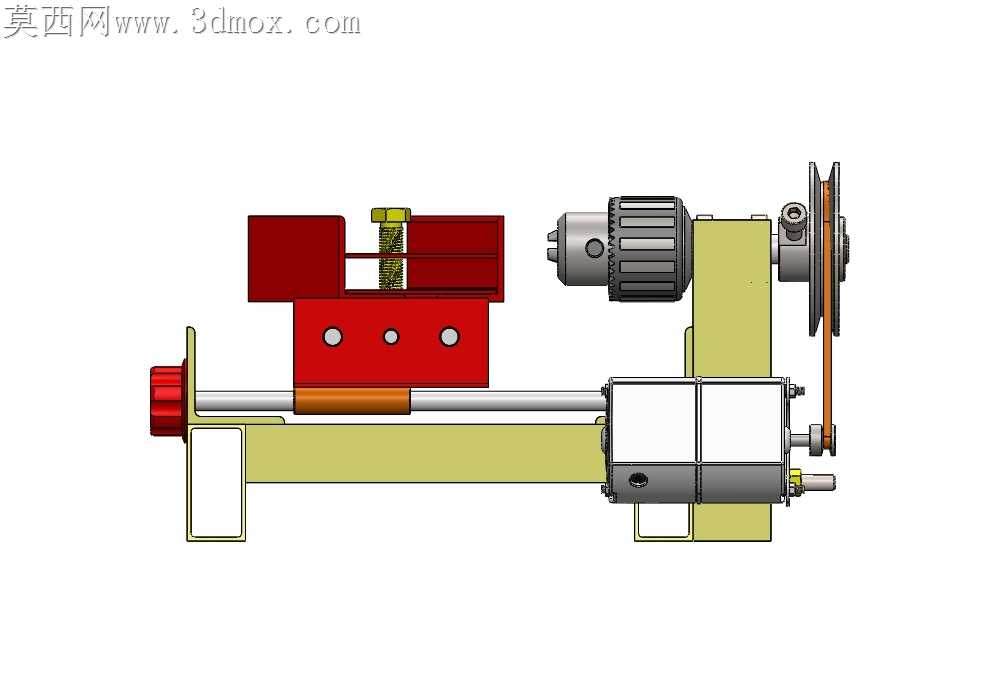

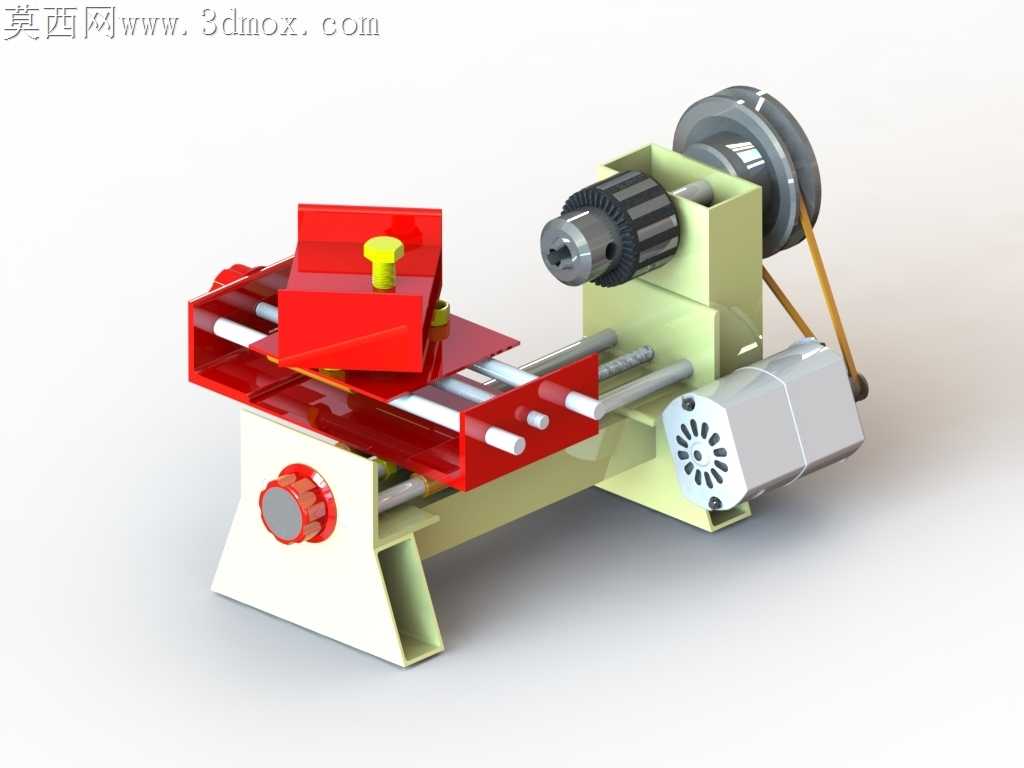

从功能特性来看，这款设备采用卧式布局，主轴端配备三爪自定心卡盘，可装夹直径100mm以内的棒料工件，床头箱通过带传动连接驱动电机，可通过带轮配比调整主轴转速区间，适配不同材质的切削线速度需求；床身采用双平行光杠作为进给导向结构，横向溜板搭载可调节的刀架固定结构，刀架带有锁紧旋钮，可快速更换车刀并调整装夹高度，尾座部分预留了顶尖安装位，可对长轴类工件做顶持固定，避免加工过程中工件颤振，设备的进给操作通过手动调节实现，操作门槛低，适合初学者快速上手掌握车床操作逻辑。

在设计思路上，这款迷你车床优先考虑结构紧凑性与易装配性，整体采用模块化拆分设计，床头箱、床身底座、溜板刀架、驱动电机四个模块可独立拆分装配，降低了生产组装与后期维护的难度；传动结构外露部分做了安全防护考量，带传动区域设置了防护空间，避免操作过程中衣物、工具卷入传动结构；底座采用L型支撑结构，在缩小整体占地面积的同时保证了设备运行的稳定性，降低切削过程中的整机震动。

从安装边界与尺寸来看，这款设备整体长度控制在400mm以内，宽度不超过200mm，高度约220mm，可直接放置在常规工作台面上使用，无需额外做地基固定，安装时仅需保证工作台面水平，预留出前后各100mm的操作空间即可完成布置，设备总重量控制在15kg以内，可根据使用需求灵活挪动摆放位置，适配不同的教学、工坊使用场景。设备的电机安装在床身侧下方，有效降低了整机重心，进一步提升了加工过程中的稳定性，走刀导轨采用光滑圆柱导向结构，摩擦阻力小，手动进给时手感顺畅，能够保证小进给量下的加工精度，满足小型零件的加工精度要求。
