集成化移动式沥青熔化生产装置结构设计

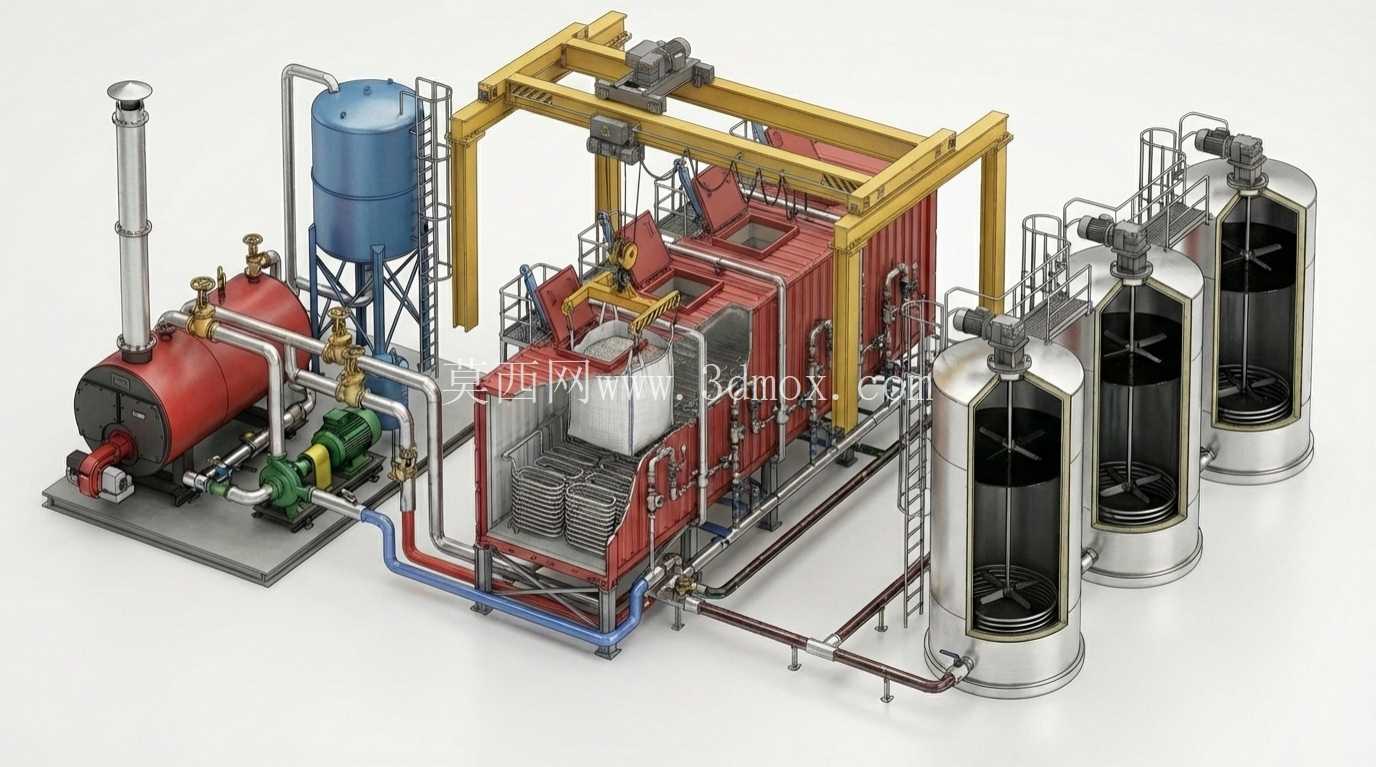

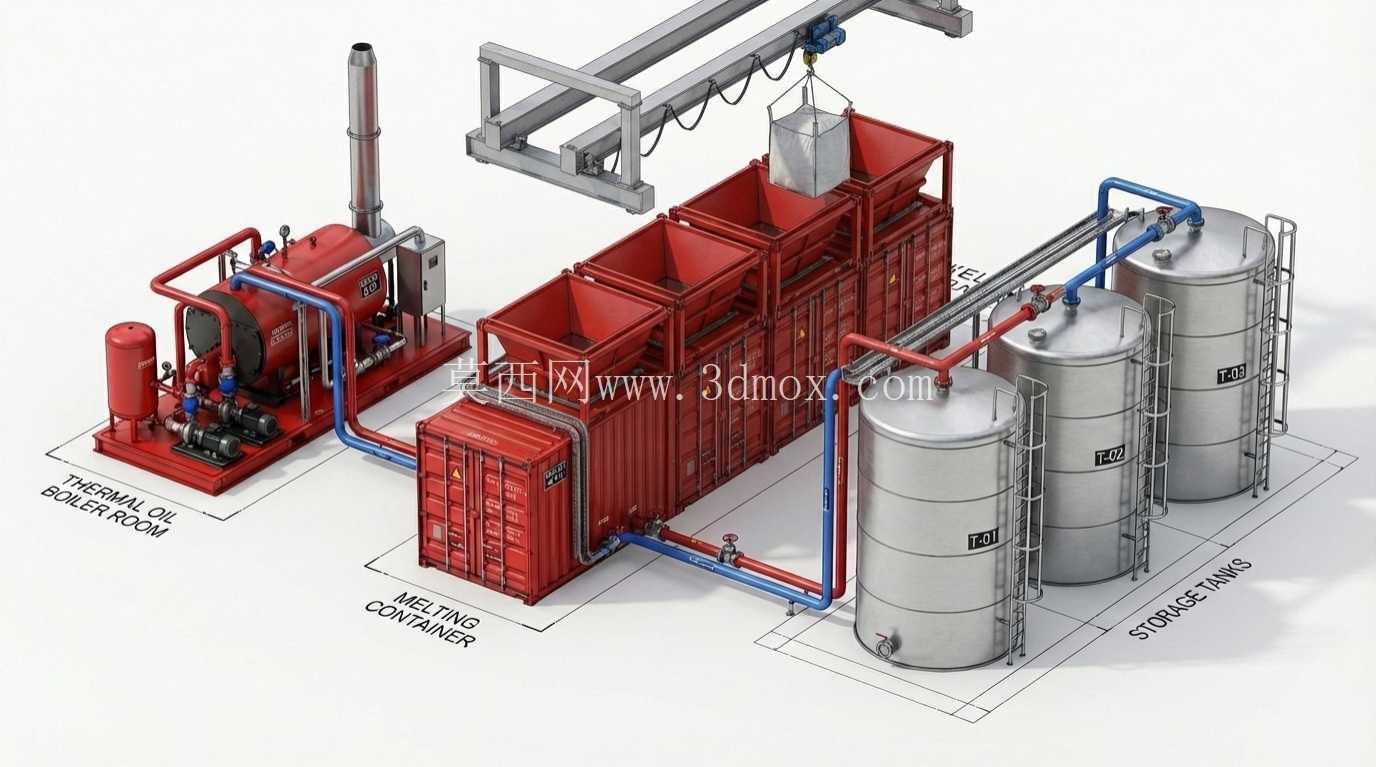

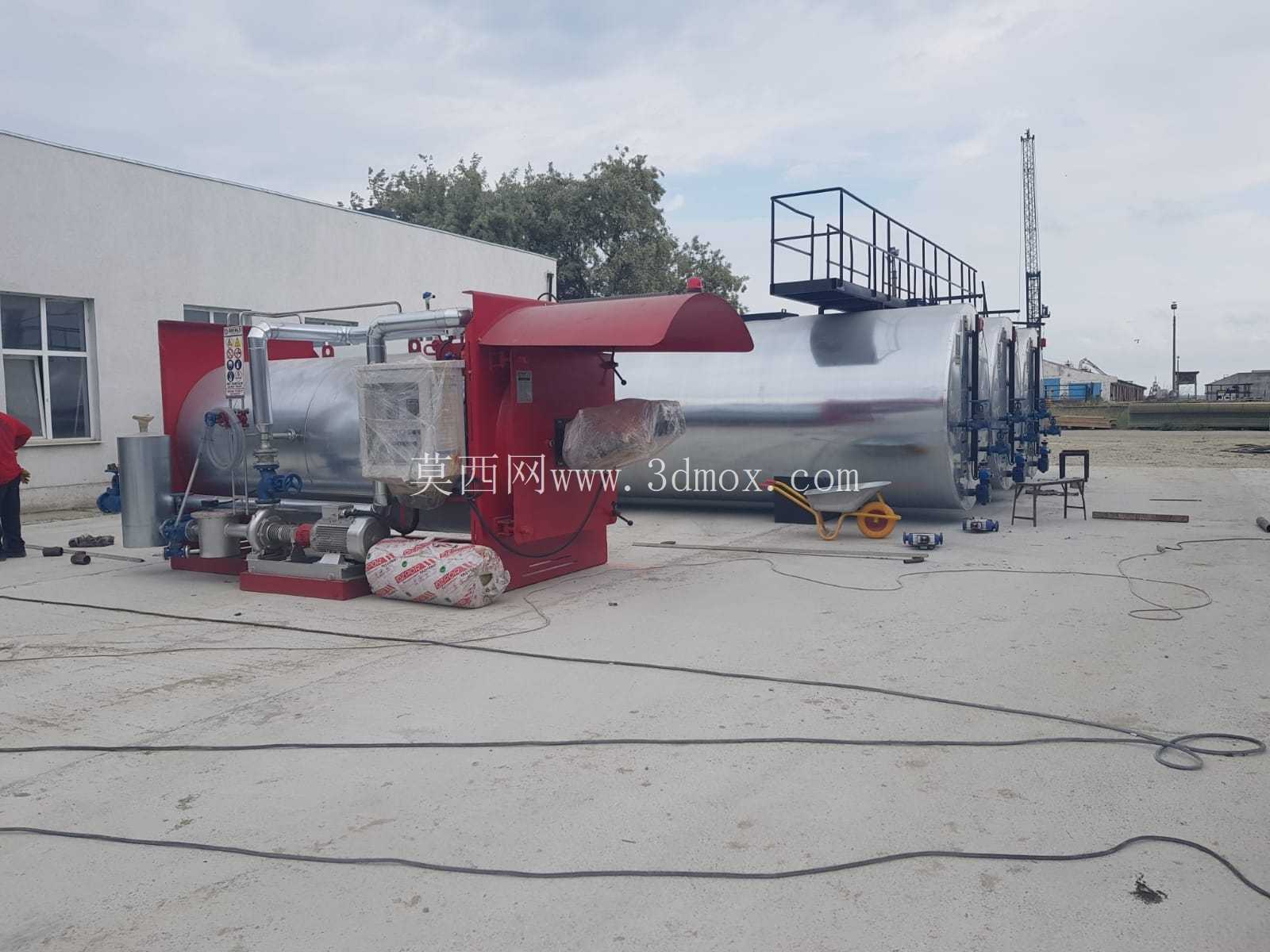

这套集成化沥青熔化装置的三维结构设计，核心瞄准公路养护、偏远路段路面修补、小型市政铺装项目的现场作业需求，解决传统固定式沥青熔化场站转场成本高、管线铺设周期长、偏远区域物料运输损耗大的痛点，整套设备采用撬装集成式布局，所有功能单元全部整合在统一的钢制底座框架上，无需现场做复杂的混凝土基础找平，仅需平整硬化的作业场地即可完成部署，转场时可通过平板拖车整体吊运，无需拆分核心管路与罐体，大幅压缩现场安装调试的周期。从功能分区来看，装置左侧集成了导热油加热单元，包含卧式燃油加热锅炉、导热油循环泵组、膨胀罐与排烟烟囱，导热油通过包覆保温层的管路连通至右侧的三个立式沥青储罐与中间的熔化仓，避免明火直接接触沥青造成的老化结焦问题，加热过程中导热油在封闭回路内循环，可精准控制各罐体的温度区间，储罐内部设置螺旋搅拌桨，持续对熔化后的沥青进行低速搅拌，避免沥青组分沉降分层，保证出料温度均匀。中间的核心熔化仓采用集装箱式封闭结构，顶部配套门式起重机构，可直接将桶装固态沥青吊运至仓内的熔化格栅上，无需人工搬运投料，降低高温作业的安全风险，仓体侧面设置爬梯与检修平台，方便运维人员定期清理仓壁结焦、检查加热盘管的运行状态，仓底设置倾斜导料槽，熔化后的液态沥青通过导料槽自流至缓存罐，再通过输送泵分配至外侧的成品储罐存储。整套设备的管路布局做了分层设计，导热油管路与沥青输送管路分别布置在底座两侧的管廊内，所有弯头、阀门位置预留了检修操作空间，避免管路交叉造成的运维干涉，管路外层全部包覆硅酸铝保温层，减少输送过程中的热量损耗，降低燃油消耗。从安装边界来看，整套装置的底座采用型钢焊接框架，所有外凸部件比如烟囱、爬梯、起重横梁的外伸尺寸都控制在标准集装箱运输的宽度限值内，转场运输时可将外侧的检修平台折叠收起，无需拆卸即可满足道路运输的外廓尺寸要求，现场部署时仅需连接燃油补给管路与出料接口即可投入使用，无需额外外接蒸汽管线或供电线路，自身配套的控制系统可实现加热温度、搅拌转速、液位监测的全自动运行，减少现场值守的人员配置。设计过程中重点考虑了高温工况下的结构热变形问题，所有罐体与底座的连接位置都设置了滑动支座，避免罐体受热膨胀后对底座框架产生额外的应力，起重机构的横梁采用箱型梁结构，可满足整桶沥青的吊装载荷要求，横梁两端的行走轮设置了限位挡块，防止吊装作业时小车脱轨。针对沥青熔化过程中产生的烟气，装置在熔化仓顶部设置了烟气收集管路，可将烟气引入加热炉的燃烧室进行二次燃烧，减少有害气体的无组织排放，符合野外作业的环保要求。三个立式成品储罐的出料口高度统一匹配常规沥青洒布车的接料高度，无需额外设置提升泵即可完成装车作业，储罐底部设置排污口，方便定期清理罐底沉积的杂质，保证成品沥青的洁净度。整套结构的三维建模过程中，所有管路的走向都做了干涉检查，避免阀门操作位置与平台、爬梯出现空间冲突，每个部件的连接法兰位置都预留了足够的扳手操作空间，方便现场的拆装维护，底座框架的吊点位置经过重心核算，保证整体吊运时的平衡，避免出现倾斜磕碰部件的问题。
