双轴齿轮传动箱带轴承装配结构

项目分类:齿轮 发布时间:2026-07-29 ID:1203465
  • 双轴齿轮传动箱带轴承装配结构
  • 双轴齿轮传动箱带轴承装配结构

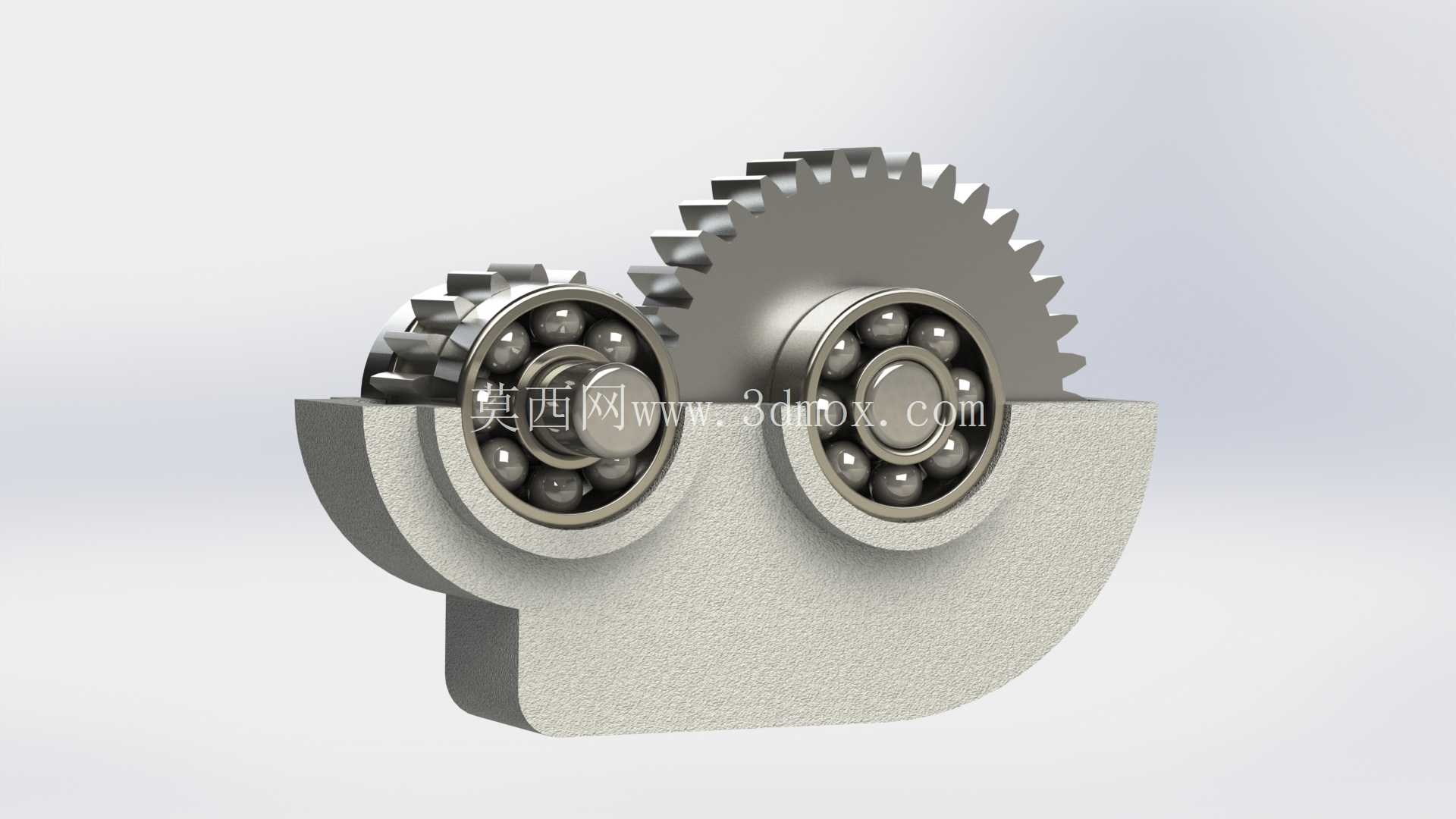

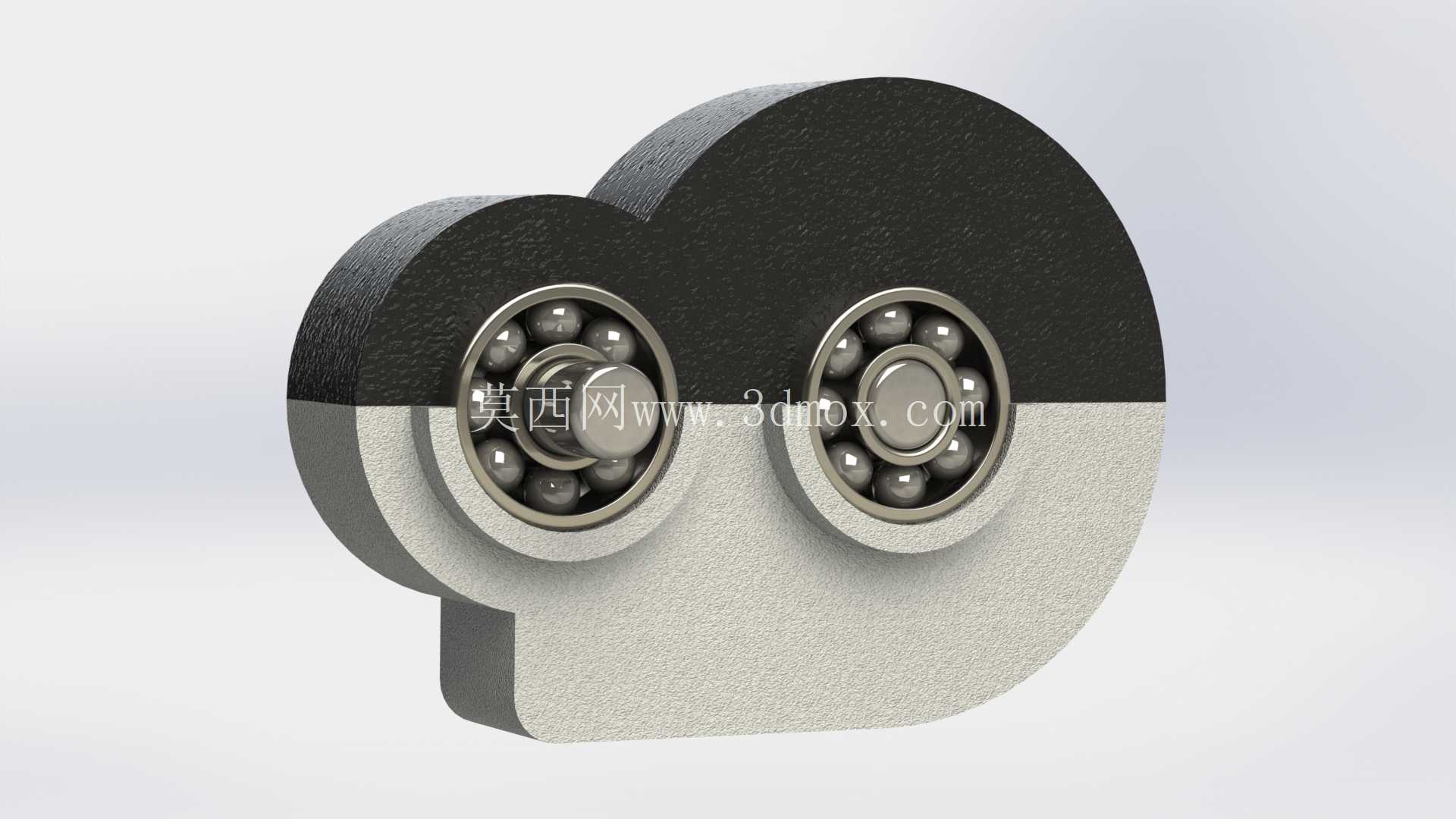

这套齿轮传动结构的设计,最初是面向小型动力传输场景做的适配,常见于轻工输送设备、小型农用机具的动力换向与减速环节,核心作用是把输入端的高转速低扭矩动力,通过不同齿数齿轮的啮合配比,转换成输出端适配作业需求的低转速高扭矩动力,同时通过机壳的半包覆结构,给内部啮合副、滚动轴承提供稳定的支撑与防护。从实际装配逻辑来看,两个平行排布的传动轴分别压装对应齿数的圆柱直齿轮,轴的两端配套深沟球轴承,轴承外圈直接嵌入机壳的轴承座孔内,这种安装方式能保证轴系的同轴度误差控制在机械设计允许的公差范围内,避免齿轮啮合时出现偏载、打齿的问题。机壳采用的是下半部分半包的结构形式,没有做全封闭的上盖设计,一方面是针对开放式传动的使用场景,日常维护时可以直接观察齿轮啮合面的磨损情况,加注润滑脂也不需要拆解整个壳体,另一方面这种结构的机壳加工难度更低,轴承座孔可以一次装夹镗削完成,能有效控制加工成本,适合小批量的设备配套使用。在设计齿轮参数的时候,特意匹配了两个齿轮的齿数差,保证传动比稳定在常用的减速区间,齿形采用标准渐开线圆柱直齿,加工时可以用通用滚齿设备完成,不需要定制特殊刀具,后续备件替换的通用性更强。轴承选型上选用的是标准系列深沟球轴承,既能承受齿轮传动时产生的径向载荷,也能抵消少量轴系窜动带来的轴向力,轴承内圈与轴采用过盈配合,外圈与机壳轴承座采用过渡配合,装配时可以通过热装或者压装的方式完成,不需要额外设计复杂的锁紧结构。安装边界方面,这套齿轮箱的机壳底部预留了平整的安装基面,上面可以加工对应的安装螺纹孔,直接通过螺栓固定在设备的安装架上,输入轴和输出轴的轴端都做了标准的轴伸设计,可以配套联轴器、带轮等标准传动件,不需要额外做轴头的二次加工。实际使用过程中,这种半开放结构的齿轮箱需要定期清理啮合面附着的粉尘杂质,定时补充润滑脂来降低齿面磨损,因为没有全封闭的油封结构,不适合在有大量喷淋、粉尘浓度极高的恶劣工况下使用,更适合安装在设备内部有防护外罩的传动位置。从建模逻辑来看,整个结构的装配关系完全按照实际加工装配的顺序搭建,齿轮的啮合间隙、轴承与轴和座孔的配合公差都做了对应预留,机壳的壁厚、加强筋位置都参考了同功率等级传动箱的成熟设计,避免运行过程中出现壳体共振、轴承座开裂的问题。轴的台阶位置做了对应的退刀槽设计,方便加工时的刀具退刀,也能保证轴承安装时能贴合到轴肩定位面,不会出现安装不到位的情况。齿轮的轮毂长度比齿宽略短,保证啮合时两个齿轮的齿面能完全对齐,不会出现局部接触的问题。在做结构校验的时候,重点核对了两个齿轮的中心距,确保中心距误差在齿轮传动允许的侧隙范围内,既不会因为中心距过小导致齿轮卡滞、运转阻力过大,也不会因为中心距过大导致齿侧间隙过大,运转时出现冲击噪音。机壳的轴承座孔端面做了凸台设计,增加了轴承座位置的结构强度,避免轴承长期受力导致座孔变形。这套结构没有设计额外的换挡机构,属于固定传动比的减速齿轮箱,适合动力传输路线固定、不需要变速的作业场景,整体结构简单可靠,零件数量少,后期维护成本低,对加工精度的要求没有高精度行星齿轮箱那么严苛,非常适合中小型设备的动力传输配套使用。
