汽车传动系统用螺旋锥齿轮结构设计

这款锥齿轮主要应用在汽车主减速器的差速传动环节，是前置后驱或者四驱车型动力换向传递的核心零件，负责把传动轴输入的纵向动力旋转90度传递给两侧半轴，同时通过齿比匹配实现减速增扭，让发动机输出的扭矩经过变速后适配车轮行驶的转速需求。在实际装车场景中，这类锥齿轮会和配对的主动小锥齿轮组成啮合副，安装在驱动桥的主减壳体内，啮合区域需要在装配时通过调整垫片控制接触斑点位置，避免偏载导致的齿面早期磨损或者断齿故障。

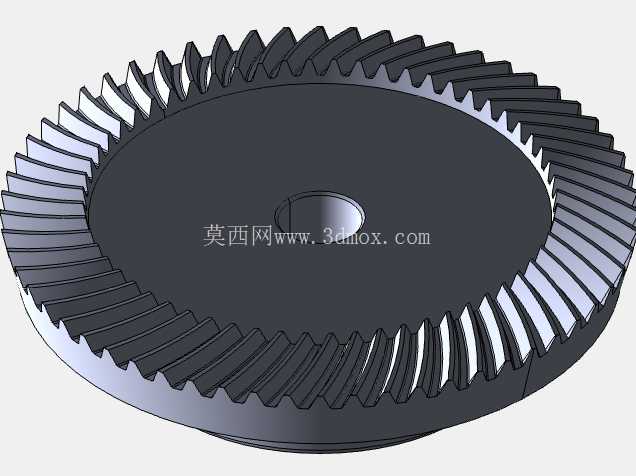

从结构设计来看，这款齿轮采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中是逐步进入和退出啮合的，重合度更高，传动过程中的冲击和噪声更小，承载能力也更强，适合乘用车高速行驶的工况需求。齿轮中心的通孔是安装定位基准，和差速器壳体的轴颈采用过渡配合，通过端面的螺栓孔或者花键结构实现周向固定，保证动力传递过程中不会出现相对滑移。齿部的螺旋角经过匹配计算，和配对齿轮的螺旋角大小相等、方向相反，保证啮合时齿面能够完全贴合，齿向修形量需要根据实际承载后的变形量做补偿，避免满载工况下齿端出现应力集中。

外形尺寸方面，这款齿轮的最大外圆是齿顶圆直径，安装时需要匹配主减壳体的内腔空间，保证齿轮旋转时不会和壳体内壁发生运动干涉，齿背的端面是装配定位面，平面度公差需要控制在0.02mm以内，保证装配后齿轮的轴向定位精度。齿部的加工通常采用刨齿或者铣齿工艺，齿面热处理采用渗碳淬火，表面硬度达到HRC58-62，芯部保持足够的韧性，能够承受冲击载荷，热处理后还需要对齿面进行磨齿或者研齿处理，降低齿面粗糙度，提升啮合平稳性。

在实际建模过程中，齿廓的生成需要严格按照锥齿轮的啮合原理，基于节锥角、齿顶高系数、变位系数等参数生成渐开线齿形，螺旋线的轨迹是节锥面上的等升角螺旋线，建模时需要注意齿根圆角的处理，避免应力集中导致的强度不足，安装孔的位置度公差需要和实际装配要求匹配，保证虚拟装配时能够和周边的差速器壳体、半轴齿轮等零件完全适配，不会出现装配干涉。这类齿轮除了汽车驱动桥应用，还可以用在机床的分度传动机构、农业机械的传动箱、工程机械的行走传动机构中，不同应用场景下的齿比、模数、螺旋角会根据实际的载荷和转速需求做调整，核心都是实现相交轴之间的动力平稳传递。

设计过程中需要重点校核齿面接触强度和齿根弯曲强度，根据额定输入扭矩计算齿轮的模数和齿宽，齿宽通常取节锥母线长度的三分之一左右，过宽会导致小端齿槽过窄，加工难度提升，过窄则会导致齿面接触应力过大，降低使用寿命。安装距是这类齿轮的核心装配参数，直接影响啮合间隙和接触斑点位置，建模时需要严格按照设计给定的安装距尺寸定位齿轮的轴向位置，保证虚拟装配的参数和实际生产的装配要求一致。齿侧间隙需要根据工作温度和润滑需求设定，常温下的侧隙通常控制在0.1-0.3mm之间，既能够保证热膨胀后不会出现卡滞，也能够避免间隙过大导致的传动冲击和反向空程。
