差速器星形齿轮传动结构仿真设计

项目分类:齿轮 发布时间:2026-07-29 ID:1203382
  • 差速器星形齿轮传动结构仿真设计
  • 差速器星形齿轮传动结构仿真设计
  • 差速器星形齿轮传动结构仿真设计
  • 差速器星形齿轮传动结构仿真设计
  • 差速器星形齿轮传动结构仿真设计
  • 差速器星形齿轮传动结构仿真设计
  • 差速器星形齿轮传动结构仿真设计

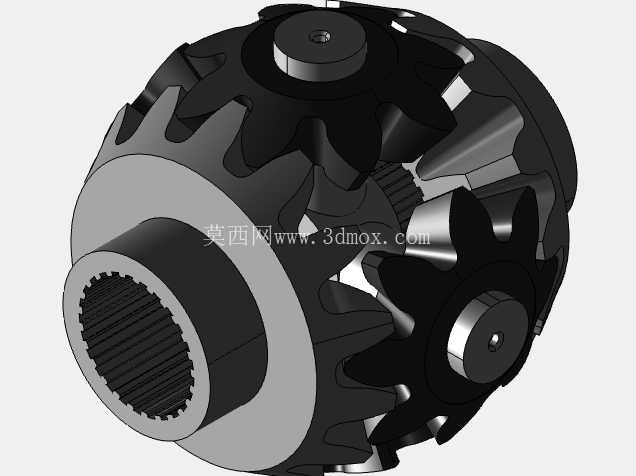

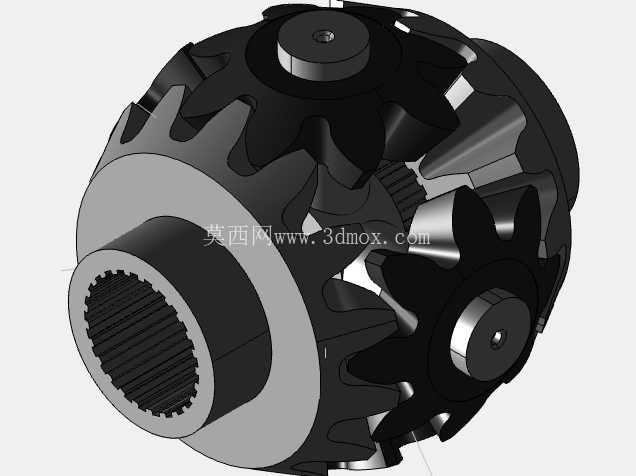

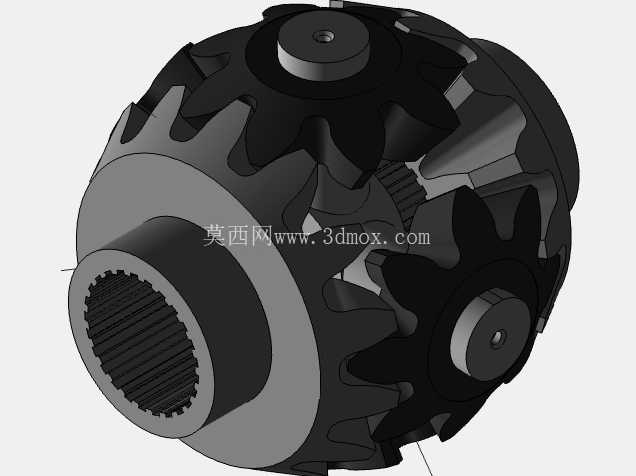

差速器星形齿轮是车辆驱动桥差速机构里的核心传动零件,日常作业场景里,不管是乘用车辆在铺装路面转弯、非道路工程车辆在泥泞坑洼场地脱困,还是重载货运车辆在起伏坡道上调整两侧驱动轮转速差,都离不开这套星形齿轮组的扭矩分配作用。实际装车运行时,这套星形齿轮需要同时承接主减速器从动齿轮传递来的输入扭矩,再根据两侧驱动轮的行驶阻力差,自动调整左右半轴的输出转速,避免车辆转弯时轮胎出现滑拖、异常磨损,也能在单侧车轮打滑时,配合差速锁结构把扭矩传递到有附着力的车轮端,保障车辆的通过性能。

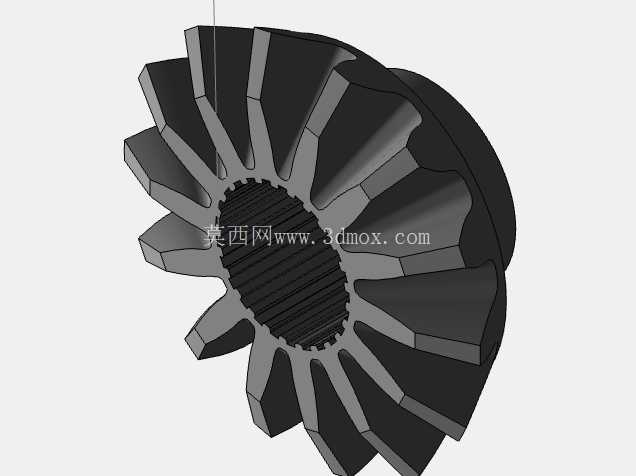

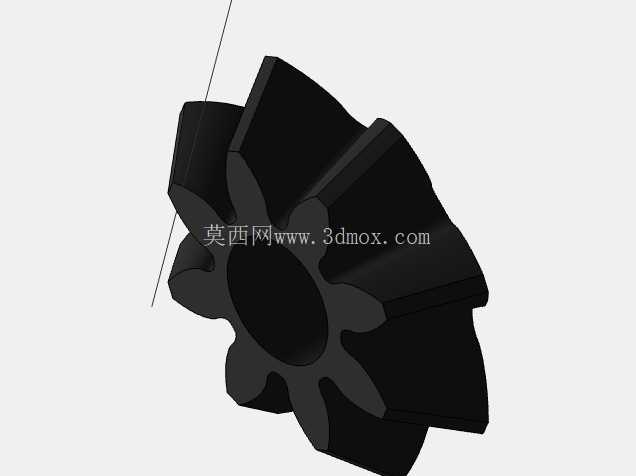

从结构设计逻辑来看,这套星形齿轮采用渐开线圆柱齿形设计,齿部参数匹配配套的半轴齿轮模数与压力角,啮合侧隙控制在合理区间,既保证传动过程中不会出现卡滞,也能避免侧隙过大带来的传动冲击、换向异响问题。齿轮本体的安装基准是中心定位轴孔,与差速器壳体内的十字行星轴采用间隙配合,配合公差满足高速转动时的润滑油脂流通需求,齿面与差速器壳体的内壁预留有足够的运转间隙,不会在大扭矩传递时出现齿面与壳体的剐蹭干涉。整套齿轮组的外形轮廓完全适配差速器壳体的内部安装腔,安装边界严格匹配驱动桥的桥包内部空间,不需要额外改动桥壳结构就能完成装配,适配同平台多款车型的差速器配置需求。

设计过程中需要重点考量几个工程实际问题:首先是齿面接触强度,车辆在重载起步、急加速工况下,星形齿轮会承受瞬时大扭矩冲击,齿形修缘参数需要反复校验,避免齿根应力集中导致的断齿故障;其次是润滑路径设计,齿轮背部与差速器壳体之间的球面配合面需要开设储油槽,保证车辆行驶过程中齿轮油能顺利进入配合面,减少长时间运转带来的球面磨损;另外,齿轮的端面间隙需要匹配调整垫片的厚度范围,装配时可以根据实际加工公差调整垫片组,保证齿轮啮合印痕处于齿面中部,避免偏载导致的早期磨损。

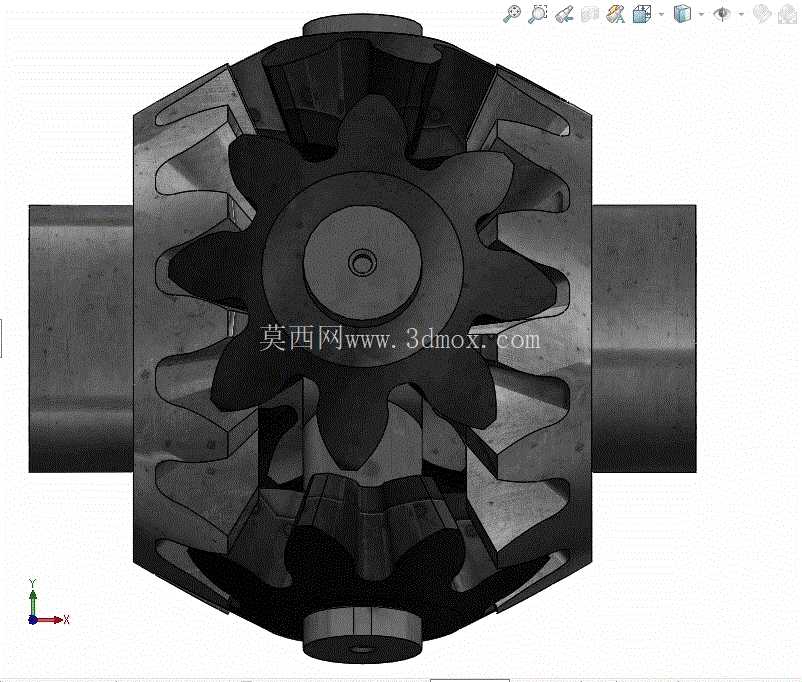

从实际应用的工况适配来看,这套星形齿轮结构不仅适用于传统燃油车辆的驱动桥,在电驱动总成的集成式差速器里也能沿用核心齿形参数,只需要根据电机的输出扭矩特性调整齿部的硬化层深度,就能满足新能源车型高转速、大扭矩的传动需求。建模过程中需要严格还原齿形的渐开线轮廓、齿向修形参数,以及中心孔、背部球面的形位公差,保证仿真模拟时的啮合状态与实际装车状态一致,运动仿真过程中可以直观观察到不同转速差下齿轮的啮合轨迹、传动比变化,验证差速功能的实现逻辑,也能提前排查结构干涉、运动卡滞的设计问题,减少后续实物样机的试错成本。

在安装匹配层面,这套星形齿轮的十字轴安装孔位置度公差严格控制在行业标准范围内,四个行星齿轮的安装轴颈同轴度、垂直度满足装配要求,装配后齿轮转动灵活,没有卡滞、旷量过大的问题,齿侧间隙的均匀性也符合量产装配的公差要求,不需要额外的选配工序就能满足装配精度,适配批量生产的工艺需求。齿轮的重量分布经过动平衡校验,高速运转时不会因为偏心带来额外的振动,保障差速器整体的运转平顺性,延长驱动桥的整体使用寿命。
