双联弹簧式安全泄压阀结构设计

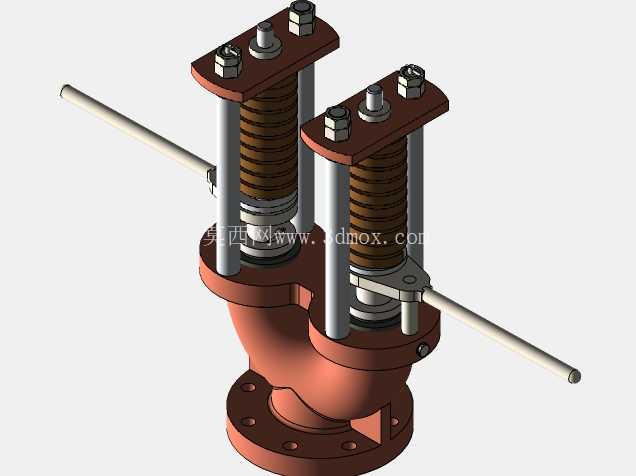

在工业压力管道、承压容器的运行场景中，超压风险是威胁系统稳定的核心隐患，双联弹簧式安全泄压阀作为压力泄放类的核心部件，常被布置在蒸汽管网、化工承压管路、流体输送系统的关键节点，当系统内部压力超过预设安全阈值时，自动开启泄放多余介质，待压力回落至正常区间后自动闭合，避免管路、容器因超压发生破裂、泄漏等安全事故，相比单阀结构，双联布置的形式可在单阀检修、卡涩时仍保留泄压能力，适配连续运行不允许停机的工业工况。从结构设计逻辑来看，该泄压阀采用下进侧出的Y型流道结构，底部为法兰连接端，可直接与承压管道的法兰端面对接，安装时需保证阀杆垂直于水平面，确保弹簧施力方向与阀瓣启闭方向同轴，避免侧向力导致密封面偏磨。两个独立的泄压单元对称布置在阀体上部，每个单元均由阀瓣、导向套、圆柱螺旋压缩弹簧、阀杆、调节螺母、锁紧螺母组成，弹簧套在阀杆外侧，上端通过上压板的螺母组件预紧，预紧力可通过顶部的调节螺母进行调整，以此匹配不同系统的开启压力设定值，调整完成后通过锁紧螺母固定，避免运行过程中预紧力发生偏移。阀体采用铸造成型后加工流道与密封面，流道内壁做圆弧过渡处理，减少介质泄放时的流阻，降低高速介质对阀体内壁的冲蚀；阀瓣与阀座的密封面采用堆焊硬质合金的工艺处理，提升密封面的耐磨性与抗冲蚀能力，延长阀门的密封使用寿命。导向套与阀杆采用小间隙配合，既保证阀瓣启闭过程中的对中性，避免阀瓣卡涩，又能减少阀杆的磨损，配合部位预留润滑脂存储槽，适配长期无维护的运行场景。两侧延伸出的手动扳杆用于手动泄压测试，日常巡检时可扳动扳杆强制顶开阀瓣，验证阀门启闭灵活性，避免阀瓣与阀座因长期处于闭合状态发生粘连，扳杆与阀杆的接触部位采用圆弧面接触，减少扳动过程中的卡滞感。从安装边界来看，底部法兰采用标准管法兰尺寸，法兰端面的螺栓孔均匀分布，安装时需匹配对应压力等级的法兰垫片，保证连接部位的密封性；两个泄压单元的上部压板采用四根拉杆固定在阀体上，拉杆两端通过六角螺母锁紧，安装时需对称拧紧螺母，保证压板水平度偏差在允许范围内，避免弹簧受力不均导致开启压力偏差；整体高度方向需预留足够的操作空间，满足手动扳杆操作、顶部调节螺母调整的作业需求，侧面泄放口需连接泄放管路，将泄放的介质引导至安全区域，避免高速喷出的介质伤及周边人员或设备。在功能特性上，该结构的泄压阀具备启闭压差小、密封性能可靠、泄压能力充足的特点，弹簧的刚度经过匹配计算，保证阀门达到全开位置时的行程满足额定泄放量要求，同时在压力回落时能及时闭合，减少介质的不必要损耗；双联结构的两个泄压单元可设定为相同开启压力，增大整体泄放能力，也可设定为梯度开启压力，在压力小幅超压时仅单阀开启泄放，压力大幅超压时双阀同时开启，适配不同超压幅度的泄放需求。建模过程中需重点关注弹簧的旋向与预紧压缩量的匹配，阀瓣与阀座密封面的锥度角度一致性，导向套与阀杆的配合公差，以及法兰连接端面的平面度要求，这些细节直接影响阀门的实际运行性能，若配合间隙过大易导致阀瓣启闭晃动、密封失效，间隙过小则易出现卡涩无法正常开启的问题；流道的过渡圆弧半径需经过流阻校核，避免出现介质流动死区，减少杂质在阀腔内的沉积，降低阀门卡涩的概率。
