电动自行车后轮无刷永磁直驱轮毂电机

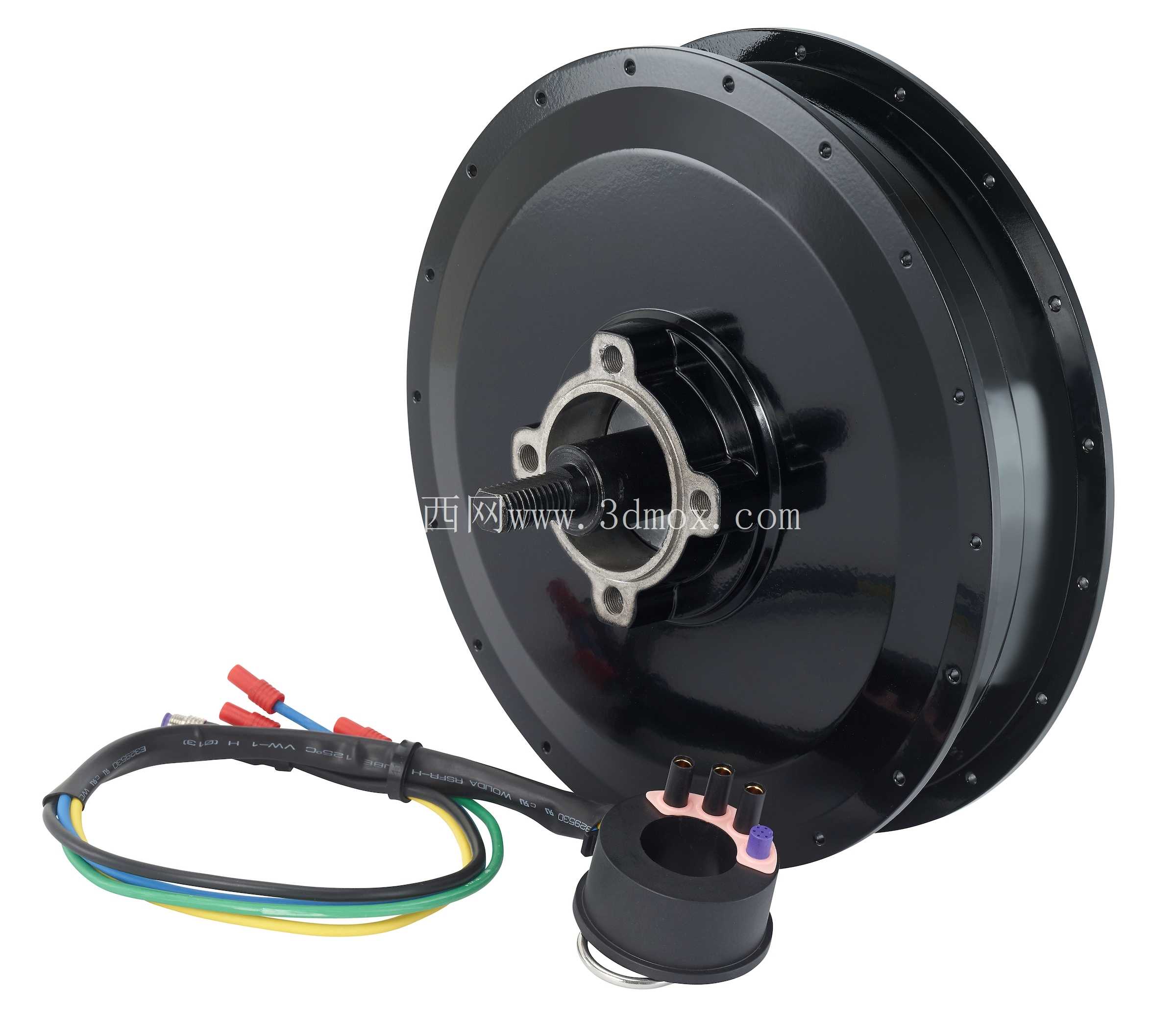

日常做两轮代步车动力匹配时，这类后轮直驱轮毂电机是很常见的选型方向，区别于中置加链条传动的结构，它直接把动力输出端集成在轮轴位置，省去了传动链条、飞轮的动力损耗环节，也减少了外露传动部件的维护需求。从结构布局来看，这款电机采用扁平盘式的外形设计，整体为同轴双层壳体结构，外圈壳体直接作为轮组辐条的安装基座，中心伸出的轴段为固定安装端，轴端预留的平键位用于和车架后叉的安装槽配合锁止，避免电机本体随轮组转动，出线端从轴芯位置引出，不会和转动的轮辋发生干涉。

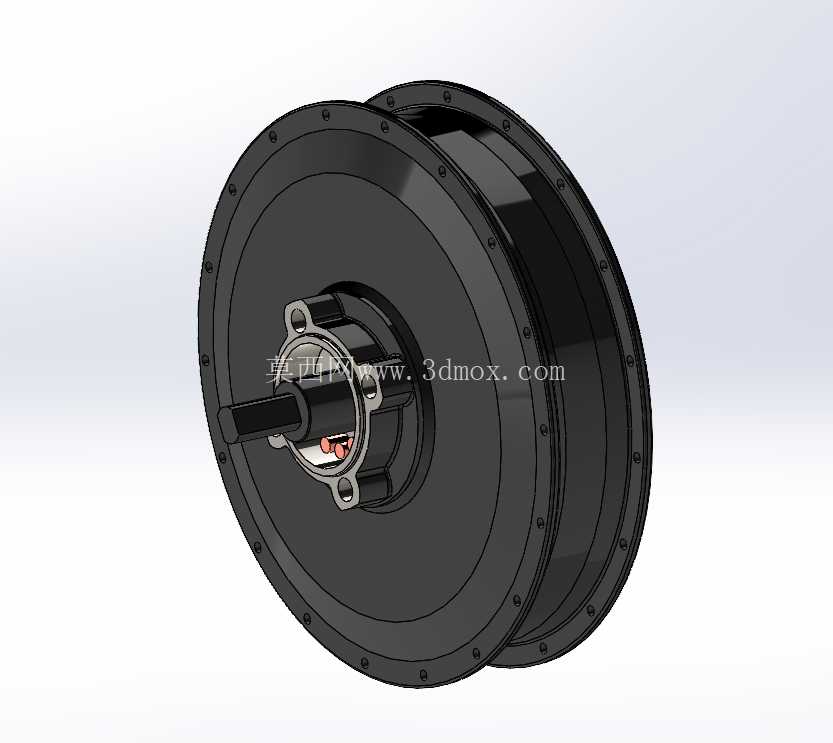

做三维建模时，首先要确认的就是安装边界尺寸：中心轴的直径、轴段伸出长度直接决定了适配车架后叉的开档宽度，轴上的键槽尺寸要和标准平键匹配，保证锁止后无旷量；外圈壳体的安装孔位分布圆直径、孔位数量，要和对应轮辋的辐条安装孔一一对应，避免装配时出现孔位错位。壳体外圈的螺栓排布做了等距设计，既保证端盖和定子基座的连接强度，也让整体转动时的动平衡更容易控制，建模时要注意螺栓沉孔的深度，避免螺栓突出端盖表面剐蹭辐条或者刹车部件。

从功能特性来看，这款无刷永磁直驱电机额定连续功率500W，峰值功率可以达到1450W，持续输出扭矩能到60Nm，转换效率92%，足够满足日常通勤类电动自行车的动力需求，不管是平路巡航还是小坡度爬坡都能提供稳定的动力输出。直驱结构没有减速齿轮组，运行时的噪音比带减速的轮毂电机更低，长期使用也不会出现齿轮磨损带来的异响、动力衰减问题，适合日常高频使用的代步场景。

建模过程中，内部结构的排布要符合电磁设计的逻辑：定子绕组固定在中心轴的基座上，永磁体贴附在外圈转子壳体内壁，定转子之间的气隙要控制在合理范围，气隙过大会降低电机效率，过小则容易出现定转子剐蹭的问题。端盖位置的密封结构要做预留，日常骑行时会遇到雨天涉水、路面扬尘的情况，端盖和壳体配合处的密封槽、轴承位置的油封结构都要在模型里体现，避免后期做结构验证时遗漏防护设计。中心轴的内部走线孔要做圆滑过渡，避免穿线时划伤线材绝缘层，轴的根部要做圆角加强，这个位置是整车承重的关键受力点，直角过渡容易在长期颠簸载荷下出现应力集中断裂的问题。

选型适配时，除了安装尺寸的匹配，还要注意电机的重量对整车操控的影响，这类直驱轮毂电机因为集成了全部动力部件，重量比带减速的同功率电机稍高，安装在后轮位置时要合理分配整车重心，避免后轮过重导致转向手感发沉。另外，电机外壳的散热结构也要在建模时考虑，扁平壳体的外圈可以增加细微的散热筋结构，车辆行驶时的气流可以直接带走壳体表面的热量，避免长时间大负载运行时电机过热退磁。端盖上的固定螺栓要选用高强度标准件，建模时按照螺栓的实际强度等级校核排布间距，保证车辆在颠簸路面行驶、急加速急减速时，端盖连接不会出现松动。
