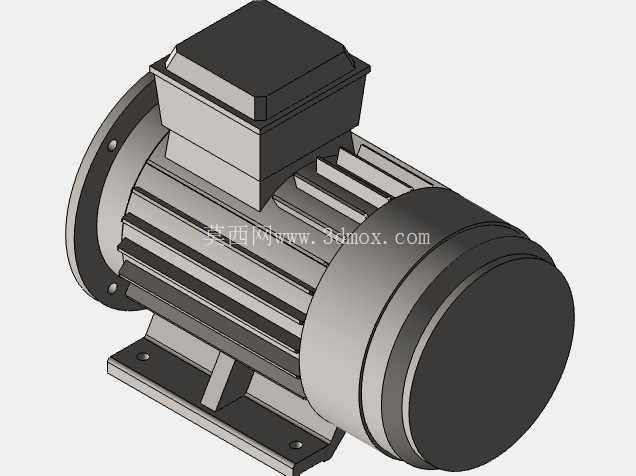

30kW四极B35安装卧式三相异步电机结构

在汽车冲压生产线的配套辅机、车间输送辊道、中型风机水泵类负载的动力配套场景中，30kW功率等级的四极电机是应用占比极高的动力单元，本次呈现的B35安装形式电机结构，刚好覆盖了多数需要兼顾底脚固定与端盖法兰对接的安装需求。做设备结构设计时，很多新手容易忽略安装形式对整机布局的影响，B35安装区别于纯底脚固定的B3、纯法兰固定的B5形式，既可以通过底座的安装孔与设备机架的安装面做螺栓锁紧，承受设备运行过程中径向的载荷，又能通过输出端端盖的法兰止口与被驱动部件的安装基准做同轴定位，抵消部分轴向窜动带来的装配偏差，这种双基准固定的形式，在冲压车间的废料输送线、模具快速更换的驱动单元、车间集中供风的中型风机上适配性极强，不用额外做转接法兰来调整安装接口，能减少整机装配时的累计误差。

从结构设计的逻辑来看，这款电机的机壳采用平行散热筋的布局，散热筋的走向顺着电机轴向排布，当电机输出轴带动自带的散热风叶转动时，气流可以顺着散热筋的沟槽快速流过机壳表面，带走定子绕组运行产生的热量，四极电机的额定转速在1450转左右，相比两极电机转速更低、输出扭矩更大，刚好匹配冲压线上多数需要中速大扭矩驱动的负载，不用额外搭配大减速比的减速机就能直接驱动部分辊道类负载，能缩减整套传动系统的占用空间。接线盒设置在机壳顶部的位置，不管是电机水平安装还是做小角度的倾斜调整，接线盒的进线口都能方便线缆的布设，避免线缆过度弯折导致的绝缘层破损，接线盒内部预留了足够的接线空间，能容纳三相动力线的接线端子、接地端子，不用额外扩容接线腔就能完成常规的接线作业。

做三维建模的时候，安装边界的尺寸是选型阶段最需要关注的部分，底脚的安装孔间距、孔位的公差带、输出轴的轴径、键槽尺寸、法兰止口的配合公差，这些参数直接决定了电机能不能顺利装到设备上，很多设计人员做装配时出现孔位对不上、同轴度超差的问题，往往是建模阶段没有把安装基准的尺寸约束做准确。这款电机的底座采用加强筋结构，在底脚与机壳连接的位置做了加厚处理，避免电机满负载运行时的振动导致底脚出现应力开裂，输出端的端盖采用加厚的轴承室结构，能承载更大的径向载荷，当电机通过皮带轮连接负载时，轴承室的结构强度足够支撑皮带张紧带来的径向力，不会出现轴承过早磨损的问题。

从实际使用的场景来看，30kW四极电机的启动扭矩能达到额定扭矩的2倍以上，在冲压生产线的辅助设备启动时，能克服负载的静摩擦力矩平稳启动，不会因为启动扭矩不足导致电机堵转烧毁。电机的非输出端设置了独立的风罩，把散热风叶完全包裹在内，既避免车间内的冲压废料、铁屑飞入风叶导致风叶动平衡失效，又能引导气流全部顺着机壳散热筋流动，提升散热效率。建模过程中对电机的各个装配间隙做了还原，比如端盖与机壳的止口配合间隙、轴承与轴的配合公差、定子与转子的气隙间隙，这些细节的还原能让模型在做虚拟装配时更贴近真实的装配状态，方便设计人员在做整机布局时提前排查干涉问题，比如检查电机输出轴与联轴器的配合长度是否足够、电机接线盒与周边机架的安全距离是否满足布线要求、电机散热风罩一侧是否预留了足够的维护空间方便后期更换轴承、清理散热筋积尘。

在汽车冲压车间的工况下，车间内难免存在冲压润滑油雾、金属粉尘，这款电机的机壳与端盖的结合面、接线盒的结合面都做了密封结构的设计还原，能避免粉尘和油雾进入电机内部，影响绕组的绝缘性能。做设备选型匹配时，B35安装形式的电机不用额外制作安装转接板，能直接固定在焊装、冲压工位的设备机架上，输出端法兰可以直接对接减速机或者泵体的安装法兰，减少传动链上的连接部件，既降低了整套设备的制造成本，又减少了传动环节的功率损耗。很多做设备改造的项目中，更换同功率等级的电机时，只要安装尺寸匹配就能快速替换，不用重新加工机架的安装孔位，能缩短设备停机改造的时间，这也是B35安装形式电机在工业现场应用广泛的原因之一。建模时对电机的外观圆角、安装孔的倒角、吊环的安装位置都做了准确还原，吊环设置在机壳的重心位置，方便车间吊装作业时平稳起吊电机，不会出现吊装倾斜导致的安装对位困难。
