高尔夫球车用5kW三相交流驱动电机结构

这款驱动电机的核心应用场景聚焦在高尔夫球场的低速乘用车辆上，这类场地车辆对动力单元的要求和工业场景电机有明显区别，既要满足连续爬坡、载具满员行驶的扭矩输出需求，又要适配车载低压供电体系，不能照搬工业工频电机的设计逻辑。从实际用途来看，它作为整车的唯一动力输出源，需要和指定型号的电机控制器配合完成转速调节、扭矩输出控制，直接对接车辆的传动半轴，把电能转化为车轮的旋转动能，覆盖球场内平路巡航、坡道起步、短距离加速等全工况使用需求。

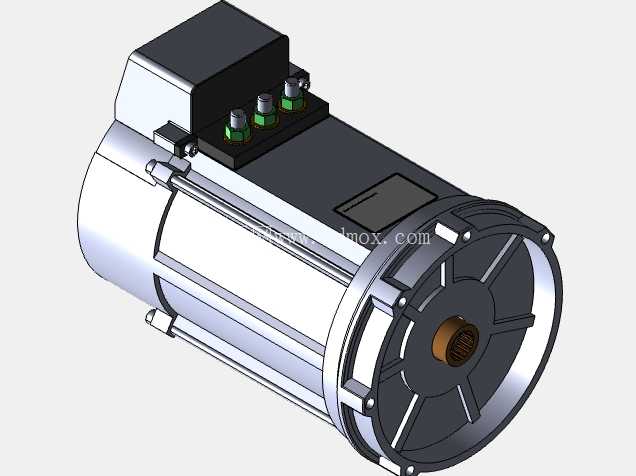

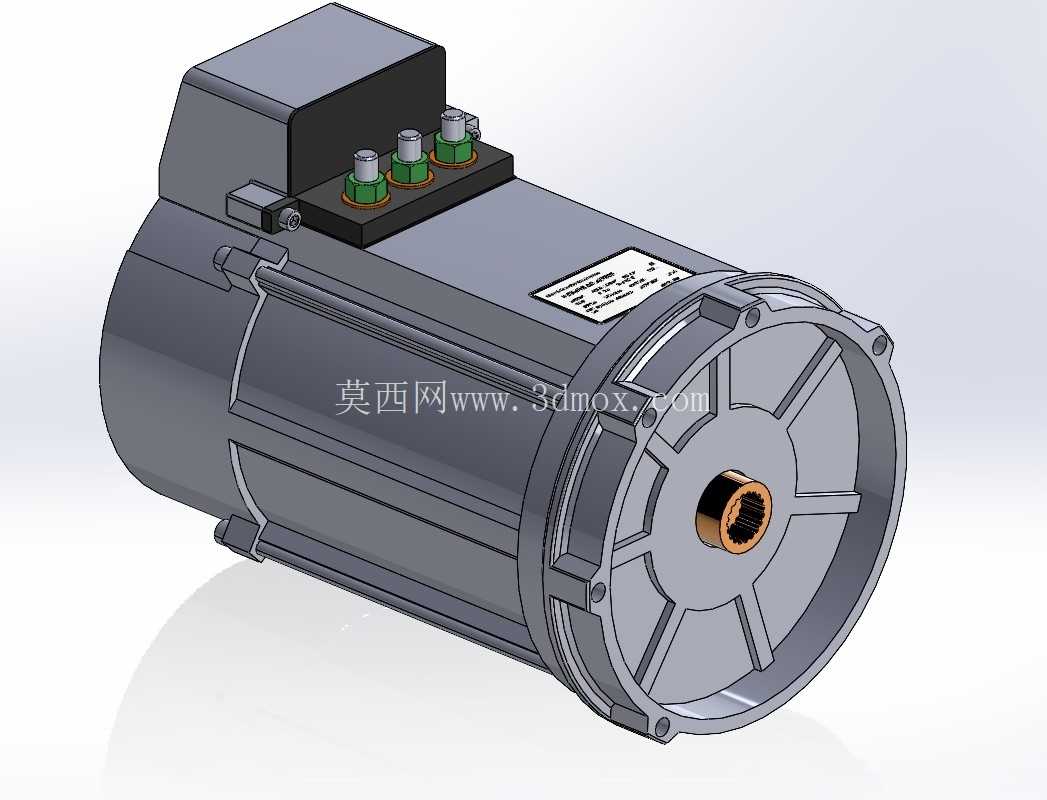

从功能特性上看，这款电机采用48V低压供电体系，额定输出功率5kW，额定转速设定在2932rpm，额定工作电流119A，这个参数匹配是经过整车负载测算的：高尔夫球车通常承载4-6人加球具装备，整备质量加负载接近1吨，48V供电是场地低速车的通用安全电压等级，不会给驾乘人员带来触电风险，同时5kW的功率储备足够应对球场内常见的15%以内坡度，不会出现坡上动力不足溜车的问题。电机输出端采用内花键轴结构，这个设计是为了直接和车辆传动系统的花键套配合，省去额外的联轴器结构，既压缩了动力单元的轴向安装尺寸，又能减少传动环节的功率损耗，花键的齿形参数经过匹配校核，能承受峰值扭矩下的剪切应力，避免急加速时出现花键打齿的故障。接线端采用独立的接线盒结构，三个主接线柱带有绝缘防护套和固定压片，接线盒和电机主体之间做了密封处理，能抵御球场洒水、雨天行驶时的水花飞溅，避免接线柱受潮短路，接线盒的安装位置在电机壳体上方，方便整车布线时的线缆接入，不需要额外弯折大直径动力线缆。电机端盖采用法兰安装结构，端面上的安装孔位按照NEMA标准面板的尺寸布局设计，安装止口的公差控制在过渡配合区间，能直接和车辆的安装支架定位对接，不需要额外做适配转接板，法兰端的加强筋沿着径向分布，既提升了端盖的结构强度，抵抗皮带或者花键传动带来的径向载荷，又能在电机运行时辅助散热，把端部的热量快速传导到周围空气中。

设计思路上，这款电机没有采用工业电机常见的底脚安装结构，完全围绕车载安装的空间边界做布局：电机壳体采用轴向散热筋结构，散热筋的走向和电机轴线平行，车辆行驶时的迎面风能顺着散热筋快速流过壳体表面，带走定子绕组产生的热量，不需要额外加装独立散热风扇，既降低了电机自身的功耗，又减少了风扇运行带来的噪音，适配高尔夫球场需要低噪音运行的场景要求。壳体上的铭牌采用铆接固定，位置选在接线盒侧方的平整区域，方便后期维护时查看参数，不会被安装支架或者线缆遮挡。从安装边界来看，电机的整体轴向尺寸控制在紧凑区间，径向最大尺寸不超过常规车载电机的安装预留空间，接线盒的突出高度也做了限制，不会和车辆的底盘结构、座椅下方的储物空间产生干涉；输出轴的内花键深度经过测算，既能保证和传动花键轴的啮合长度满足扭矩传递要求，又不会因为花键过深导致装配时出现顶轴问题。电机的后端盖集成了轴承安装位，轴承选用密封型深沟球轴承，能承受径向和轴向的复合载荷，适应场地车辆行驶时的颠簸冲击，不需要定期加注润滑脂，降低后期维护的工作量。在绕组设计上，这款电机针对低压大电流的工作特性做了绕组线径匹配，采用多股并绕的漆包线降低绕组内阻，减少大电流工作时的铜损，避免长时间爬坡运行时电机温升过高触发过热保护；定子和转子之间的气隙控制在均匀的合理区间，既保证电机的运行效率，又避免气隙过小导致的扫膛故障，适配车辆运行时的振动工况。
