带自动送料出料结构的工业压力成型设备

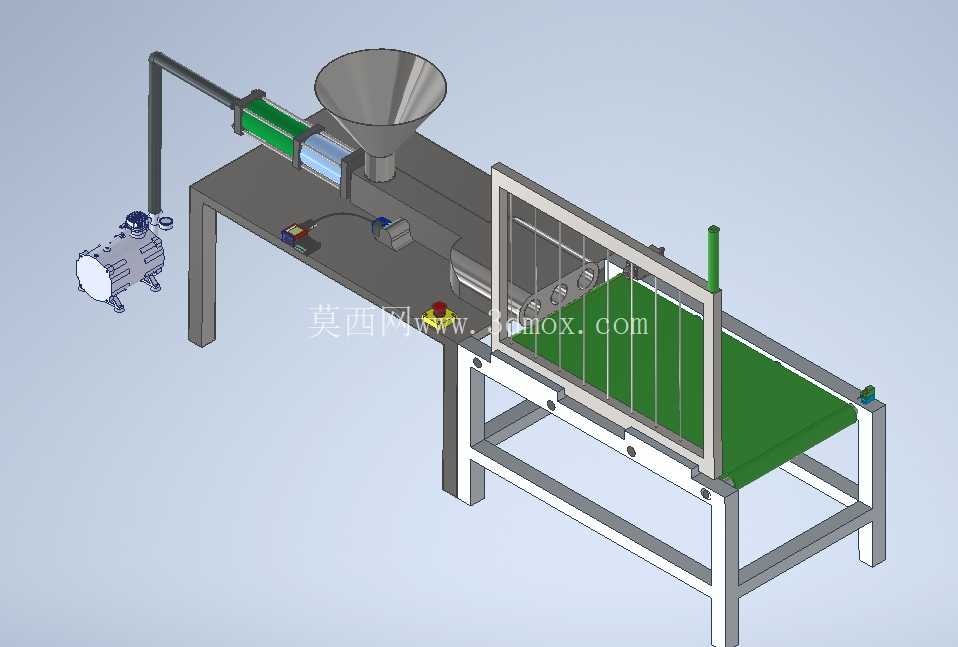

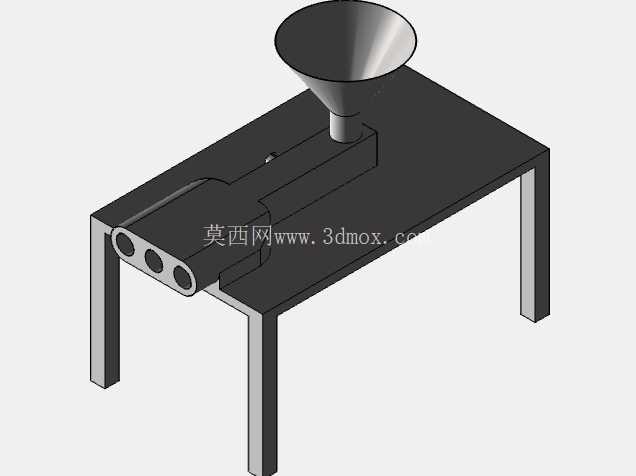

在散料压制成型、小型五金件冲压、塑料件热压定型的中小批量生产场景里，这类集成了送料、压制、出料全流程的压力设备，往往能替代多台分散单机的排布，减少工序间的工件转运损耗。从结构布局来看，设备左侧外置的真空上料单元通过硬管连接料斗，料斗下方衔接水平输送的螺旋给料机构，给料行程的终点正对压制工位，这套送料结构的设计逻辑，是针对粉状、小颗粒状原料的定量输送需求，避免人工投料带来的剂量偏差与安全隐患，螺旋给料的推送速度可匹配压制节拍，不会出现工位缺料或者原料溢出现象。

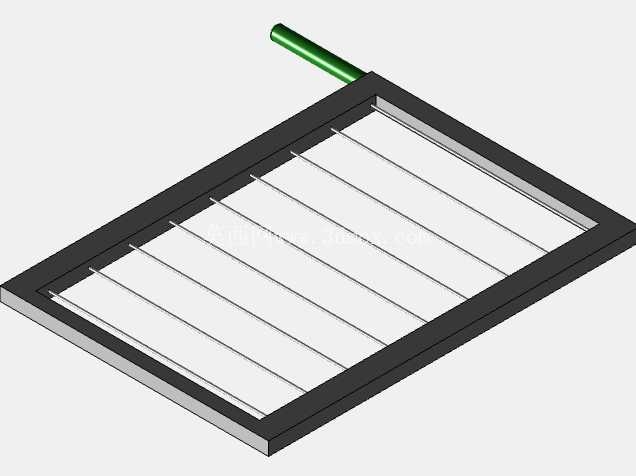

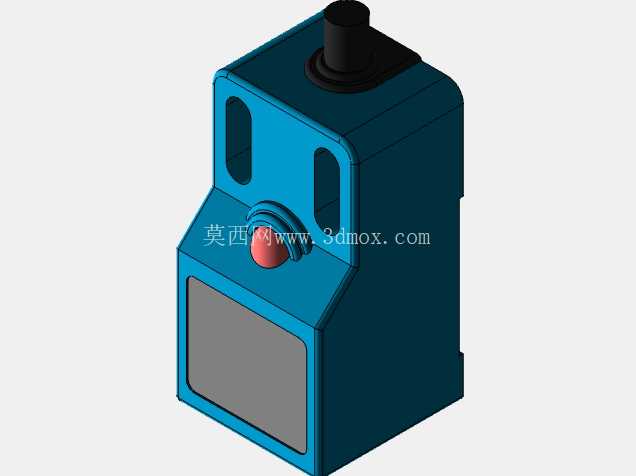

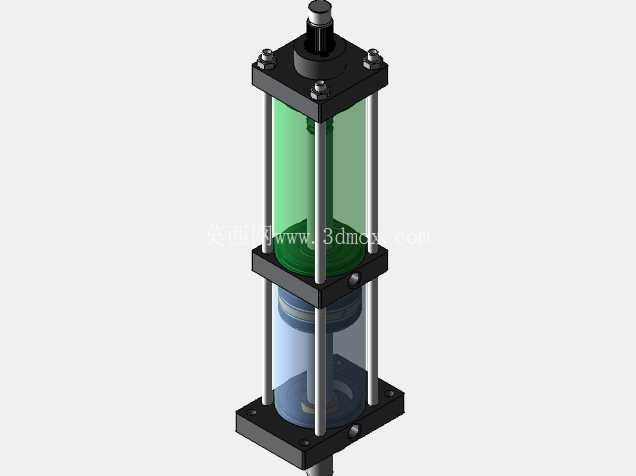

压制区域外围设置了带网格防护的透明安全围挡，围挡高度覆盖整个压头的下行行程，操作侧预留的检修开口配备了安全联锁触发结构，一旦围挡被异常开启，压头的驱动回路会立即切断动力输出，避免误动作带来的操作风险。压头的驱动单元采用气动增压结构，相比纯液压驱动的同吨位压力机，气动回路的响应速度更快，维护时不需要处理液压油泄漏的问题，适合对清洁度有一定要求的塑料成型、食品相关压制成型场景，当然如果需要更大的压制吨位，也可以将驱动单元替换为液压缸，安装接口的尺寸在设计时预留了通用安装位，不需要改动机架主体结构就能完成动力单元的替换。

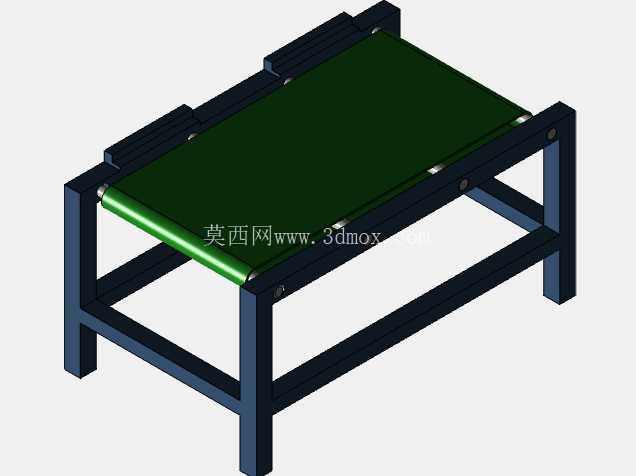

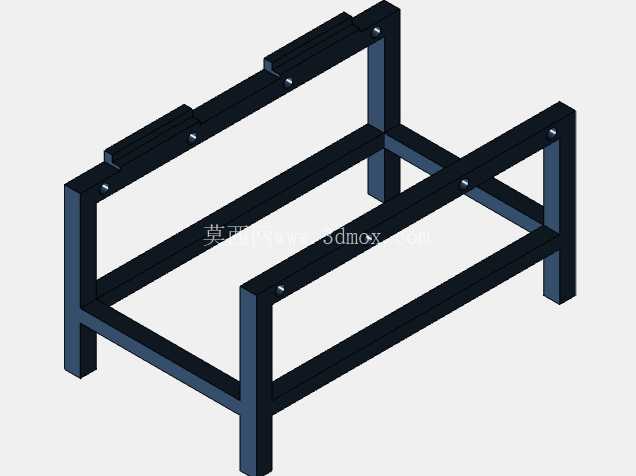

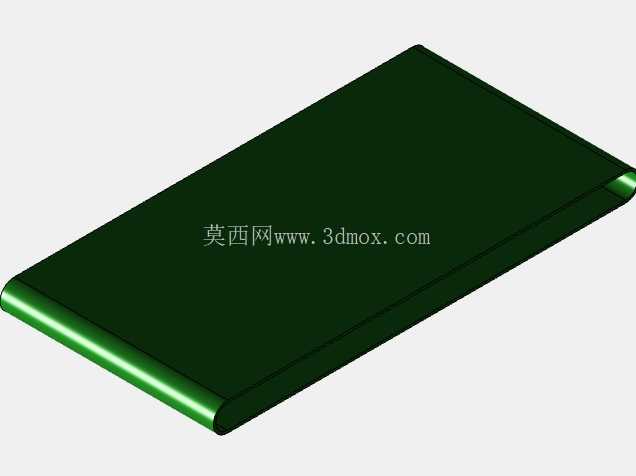

出料部分采用绿色PVC皮带的水平输送结构，输送面高度与压制工位的下模顶面齐平，压制完成的工件被顶出机构抬升后，可直接被推料机构拨到皮带上，顺着输送方向流出作业区域，操作人员只需要在皮带末端收集成品即可，不需要将手伸入压制区域取件，从根源上降低了操作安全风险。机架主体采用标准方管焊接成型，支腿底部预留了膨胀螺栓安装孔，安装时需要保证设备整体水平度偏差不超过千分之二，避免长期运行过程中因为受力不均出现机架变形、压头下行轨迹偏移的问题。

从安装边界来看，设备整体长度方向包含外置真空泵的安装空间，总长度控制在2.8米以内，宽度方向以皮带输送架的外侧为基准，总宽度约1.1米，高度方向最高点为料斗顶面，距离地面约1.8米，常规的工业厂房层高都能满足安装要求，不需要额外做空间改造。设备的气路接口设置在机架左侧靠近真空泵的位置，电路控制箱集成在机架侧面的操作位旁，布线时可以沿着机架方管的预留走线槽排布，避免管线外露被工件剐蹭破损。

在实际生产适配中，这套设备的下模安装板采用T型槽结构，可以快速更换不同形状的成型模具，不管是压制成型煤块、塑料装饰件，还是小型的金属冲压件，只需要更换对应模具、调整压头的下行行程与保压时间，就能快速切换生产品类，适合多品种小批量的加工车间使用。设计时特意将送料、压制、出料三个单元的驱动做了独立控制，既可以联动运行实现全自动生产，也可以单独操作某个单元，方便调试模具或者做设备维护。比如在更换新模具时，可以单独点动压头下行，调整合模间隙，不需要运行整套送料出料流程，能大幅缩短模具调试的时间。

设备的受力框架做了加强筋处理，压头的导向柱采用双圆柱导向结构，导向间隙控制在0.02毫米以内，保证压头下行过程中不会出现偏载，压制出来的工件密度均匀，不会出现局部缺料或者厚度不均的问题。皮带输送机构的驱动辊做了滚花处理，避免皮带长时间运行后出现打滑偏移，皮带两侧设置了可调式挡边，可根据工件的尺寸调整挡边间距，防止工件在输送过程中掉落。料斗内部做了倾斜的导料面，角度大于原料的安息角，不会出现原料搭桥、下料不畅的问题，针对流动性特别差的原料，还可以在料斗外侧加装振动器，安装位在设计时已经预留，不需要额外打孔固定。
