Grasshopper摆式蒸汽机结构三维建模

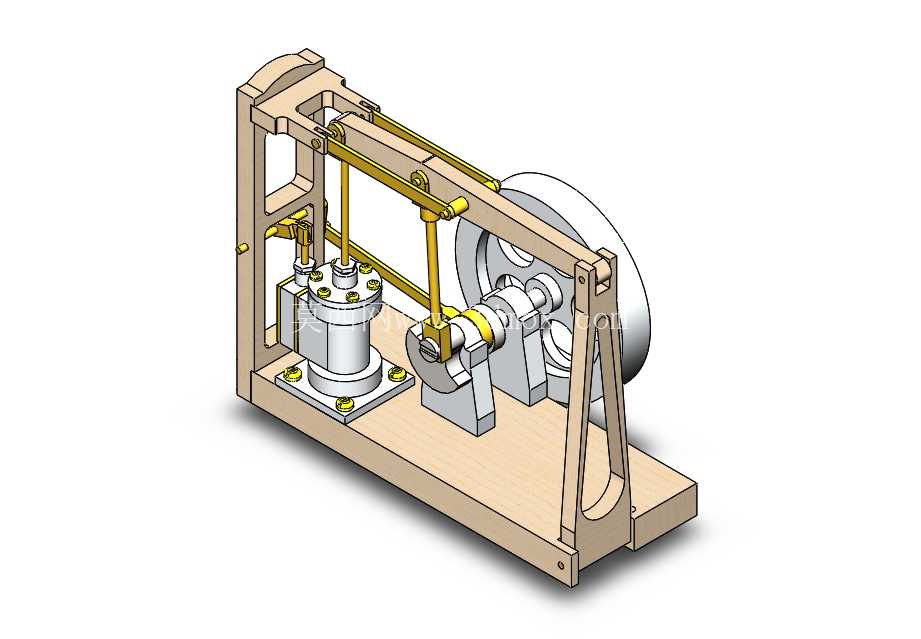

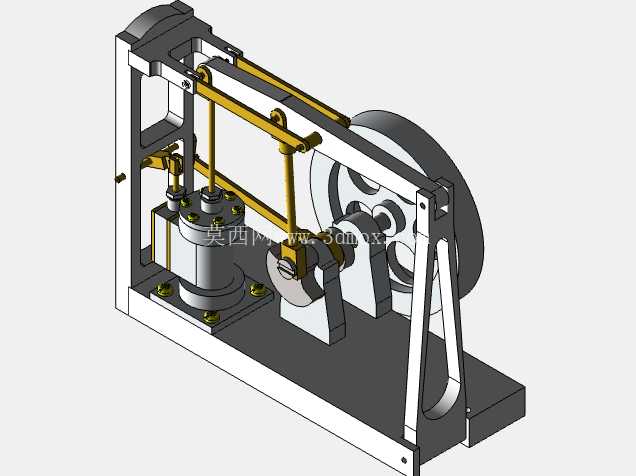

这套Grasshopper摆式蒸汽机结构，是早期卧式往复式动力机械的典型构型，最早应用在小型工厂动力输出、内河小型船舶辅助动力、教学演示教具等场景，区别于常见的立式蒸汽机结构，其采用摆式横梁传动布局，能在有限的安装空间内实现更长的活塞行程，降低整机的垂直方向安装高度，适配低矮的设备安装舱位。从结构设计逻辑来看，整套机构以实木质感的一体式龙门机架作为安装基准，机架两侧的立式支撑臂开设同轴的飞轮安装孔位，保证飞轮轴的回转同轴度，避免运转过程中出现轴系偏磨、卡滞的问题；飞轮采用大直径轮缘结构，依靠轮缘自身的转动惯量储存能量，抵消活塞往复运动的死点冲击，让动力输出更平顺，飞轮轴端集成曲柄销结构，直接与主传动连杆铰接，省去了额外的曲柄盘零件，减少了装配环节的累计误差。活塞缸体采用立式安装布局，通过底部四个带定位凸台的安装螺栓固定在机架底板上，缸体顶部集成气门室结构，配合摆臂控制的进排气阀组，实现蒸汽的定时进排，推动活塞做上下往复运动；活塞顶部的活塞杆与摆式横梁中部铰接，横梁一端铰接在机架上部的固定铰点上，另一端通过连杆与飞轮曲柄连接，这种摆式结构让活塞杆的运动轨迹随横梁摆动做小幅度的弧形偏移，相比严格直线运动的十字头结构，大幅降低了加工精度要求，在早期加工设备精度有限的条件下，能有效减少活塞杆与缸盖密封件的偏磨问题，提升密封件的使用寿命。从安装边界来看，整套机构的底板为长方形平板结构，四个角预留安装固定孔位，可直接通过螺栓固定在混凝土基座或者设备安装平台上，整机的横向宽度由飞轮直径决定，纵向长度覆盖从缸体前端到飞轮后端的全部回转范围，安装时需要预留飞轮外侧的安全操作空间，避免运转时轮缘剐蹭周边设备；所有铰接位置都采用销轴加轴套的配合结构，装配时可通过调整轴套的配合间隙，控制整个传动链的空回量，保证动力传递的效率。这套结构在设计时充分考虑了早期机械加工的工艺特性，没有复杂的曲面加工零件，大部分结构件为型材切割、车削、铣削即可完成的简单零件，非常适合小作坊式的生产加工；在实际运转过程中，蒸汽从缸体侧方的进气口进入，推动活塞下行，通过摆臂带动连杆推动曲柄转过下死点，飞轮储存的动能带动活塞上行排出废气，循环往复实现连续的回转动力输出，可通过调整进汽阀的开度控制蒸汽进气量，实现输出转速的调节，适配不同负载的动力需求。对于三维建模从业者来说，这套结构的建模重点在于各铰接点的运动配合关系，需要严格保证各连杆的长度尺寸、铰接点的相对位置精度，才能在运动仿真时实现无干涉的连续运转，建模时可先搭建机架的基准坐标系，依次确定飞轮轴中心、摆臂固定铰点、活塞缸中心、横梁铰接点的坐标位置，再逐个生成零件模型，最后按照实际装配关系添加配合约束，即可完成整套机构的可动仿真模型，建模过程中需要注意飞轮的动平衡配重设计，轮缘的厚度分布要保证重心与回转轴心重合，避免仿真运转时出现不平衡的振动问题。
