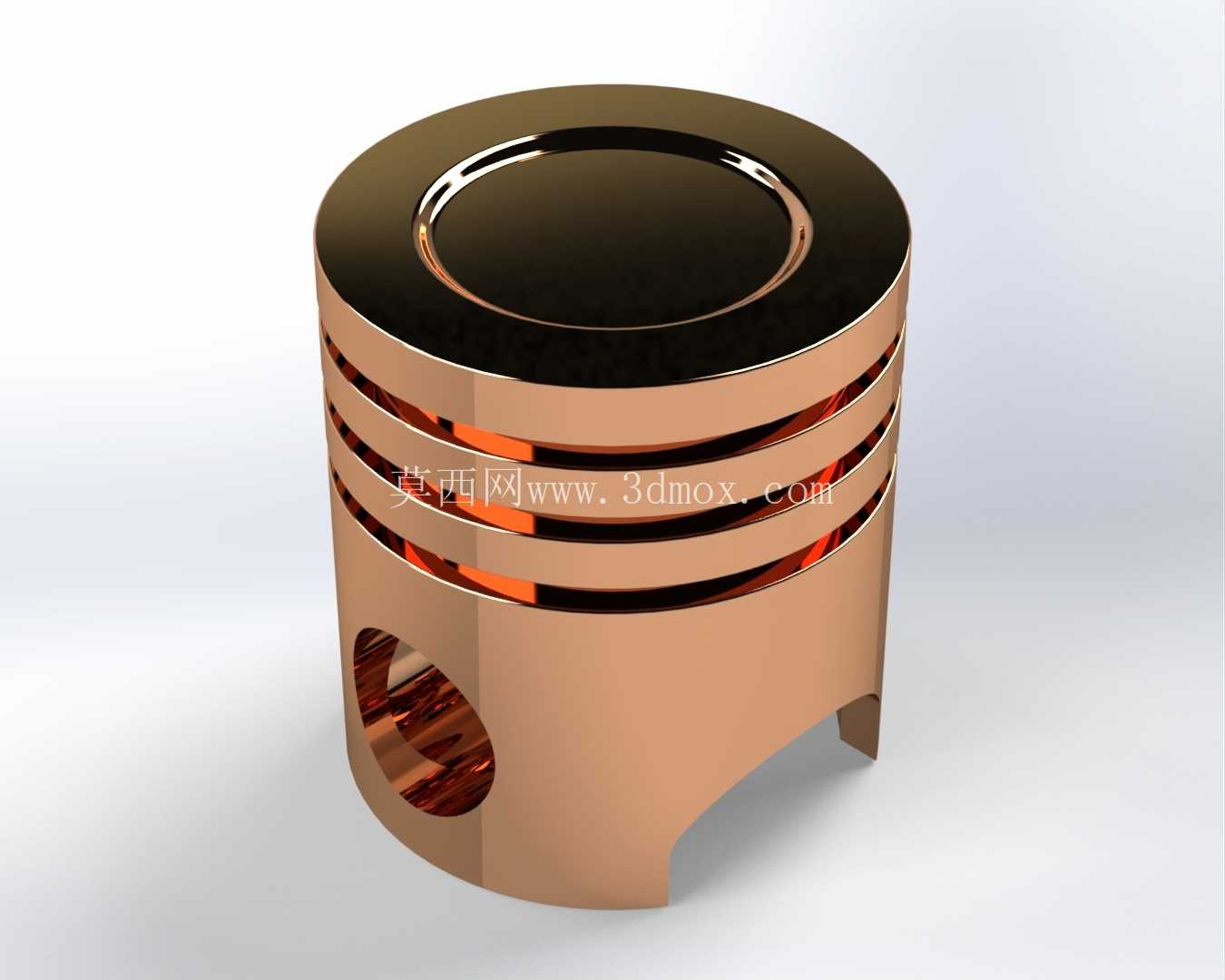

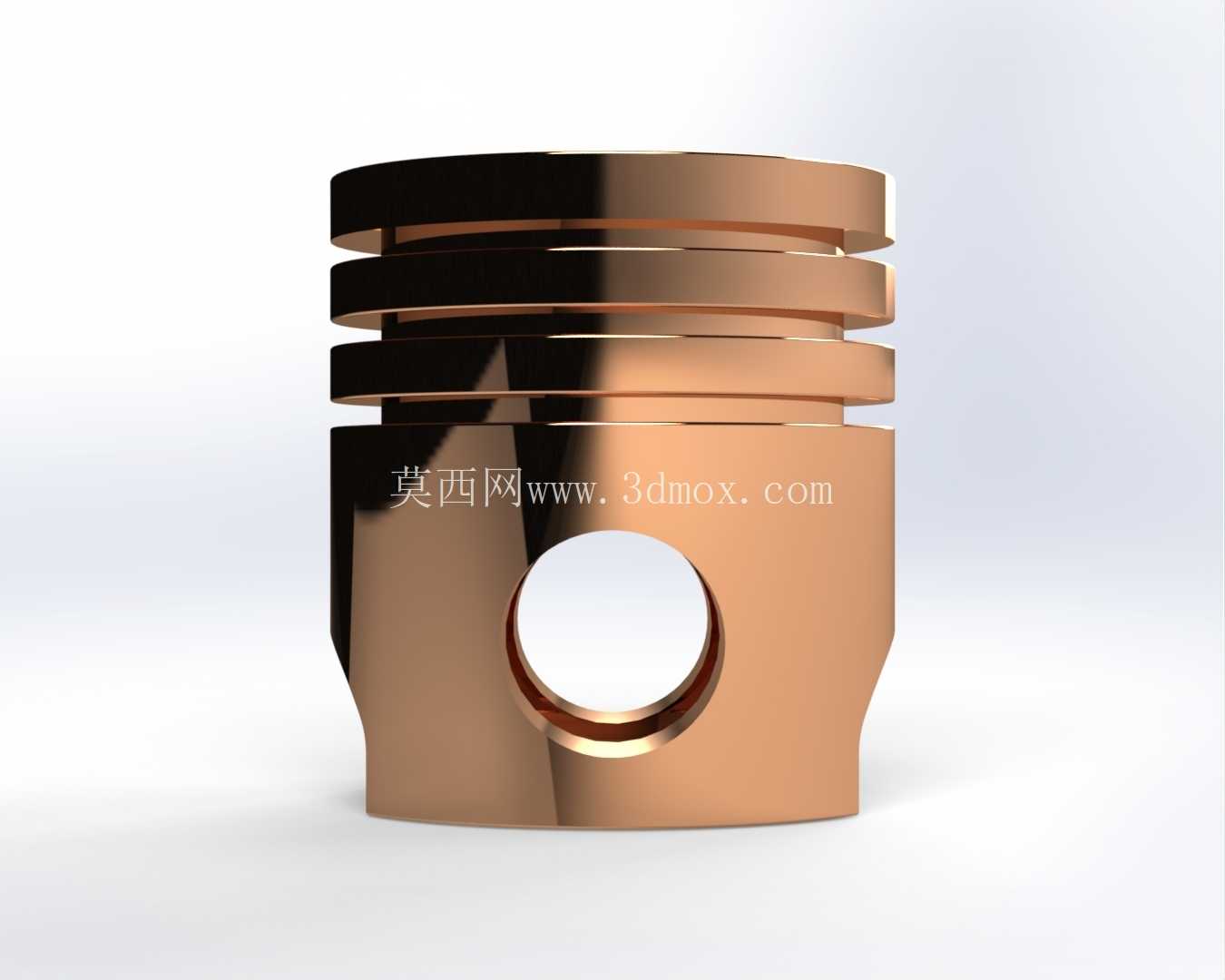

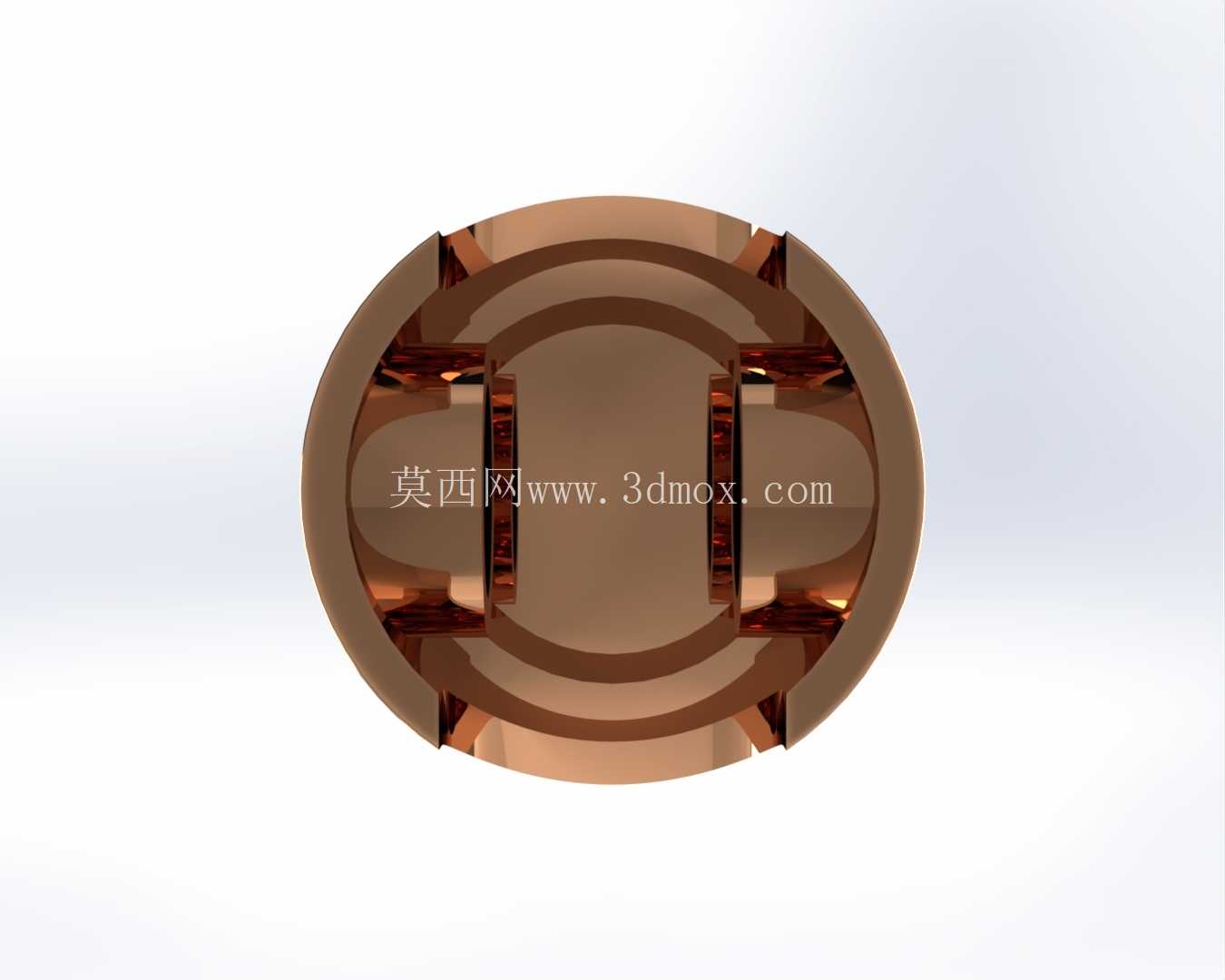

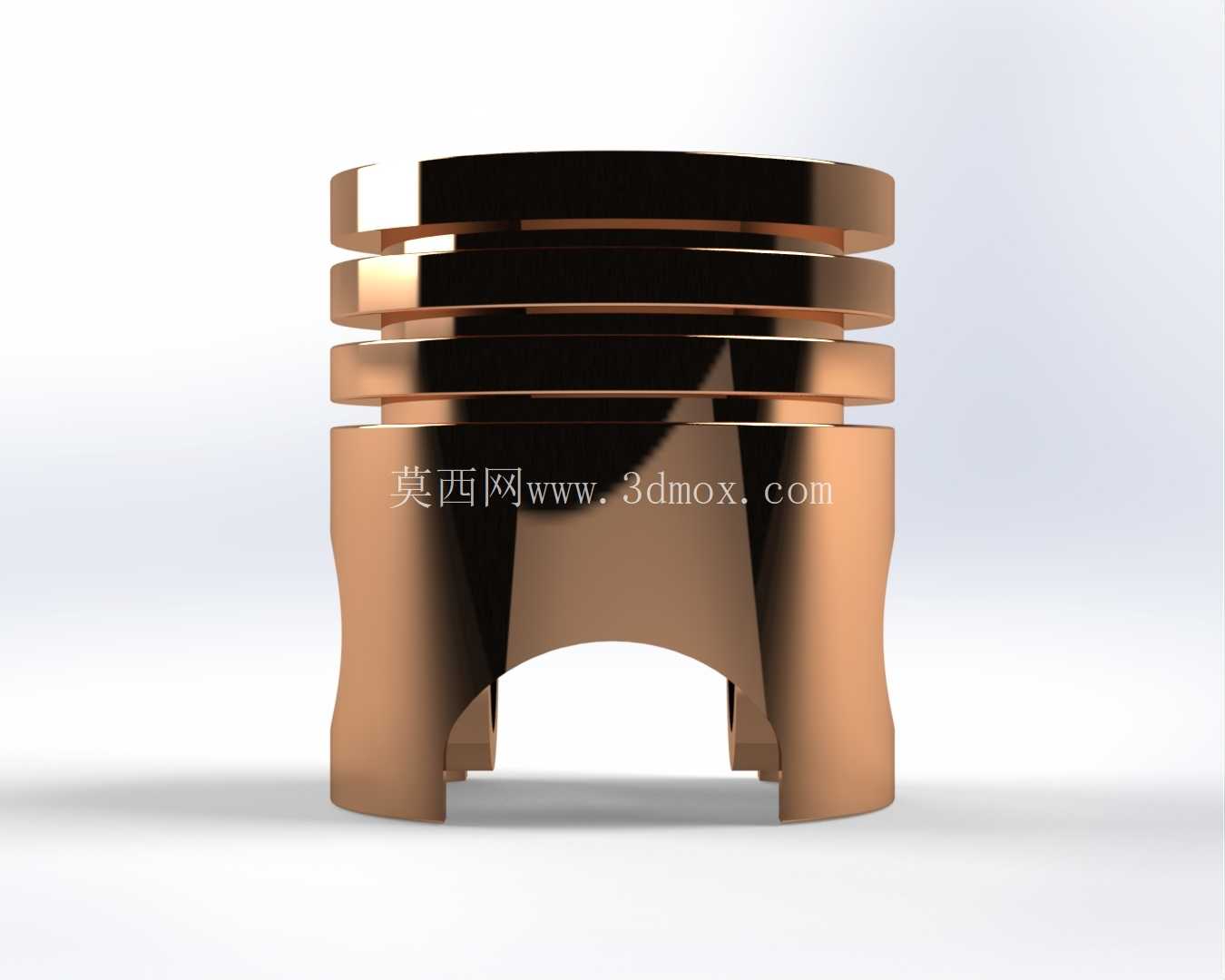

柴油发动机铜质活塞结构三维设计

在柴油发动机的动力输出链路里，活塞是直接承接燃烧爆发力、完成能量转换的核心运动部件，其结构设计合理性直接决定整机的压缩比稳定性、动力输出效率与运行寿命。这款活塞采用铜基合金作为主体材质，区别于常规汽油机的铝合金活塞，铜质基体的高温强度保有率更高，在1200℃以上的瞬时燃烧温度下，仍能维持足够的结构刚度，避免高压缩比工况下出现裙部变形、环岸断裂的问题。从结构布局来看，活塞顶部采用了浅ω型燃烧室凹坑设计，凹坑边缘做了0.8mm的圆角过渡，避免应力集中的同时，能够引导柴油喷射后的油束扩散，让燃油与压缩空气在凹坑内形成更均匀的混合气，适配直喷式柴油机的喷油正时匹配需求，减少后燃现象的发生。活塞头部设置了三道环槽，上方两道为气环安装位，环槽侧面加工有0.02mm的倾斜卸荷槽，能够在活塞往复运动时刮除缸壁多余机油的同时，平衡环背压力，避免气环在高压下出现泵油效应；最下方一道为油环安装位，环槽内均匀分布12个直径2mm的回油孔，能够将油环刮下的机油直接导回曲轴箱，减少机油消耗量。活塞销孔采用了阶梯式变径设计，销孔内侧加工有1.5°的内锥角，能够在活塞受侧压力倾斜时，让活塞销与销孔的接触应力分布更均匀，避免销孔端部出现应力集中导致的开裂问题，销孔中心与活塞中心存在1.2mm的偏心距，能够在活塞越过上止点时减小换向敲击力，降低发动机运行噪声。活塞裙部设计为中凸变椭圆型线，裙部最大直径位于销孔下方15mm处，椭圆度为0.35mm，能够在活塞受热膨胀后，裙部与缸壁始终保持均匀的贴合间隙，避免冷态敲缸、热态拉缸的问题；裙部下端做了缺口避让设计，能够在活塞运行到下止点时，避开曲轴平衡块的运动轨迹，压缩整机的轴向安装尺寸。从安装边界来看，这款活塞的总高度为112mm，头部直径为95mm，适配缸径95mm的四冲程柴油机，活塞销直径为28mm，销孔中心到活塞顶部的压缩高度为52mm，能够匹配17.5:1的压缩比设计要求，环槽宽度分别为2mm、2mm、4mm，对应常规的矩形气环与组合油环安装尺寸，无需额外定制密封配件即可完成装配。在实际应用场景中，这类铜质活塞多用于高负荷的农用机械、工程机械柴油发动机，能够适应长时间满负荷运行的工况，相比普通铝合金活塞，其高温下的抗蠕变性能提升40%以上，在连续作业场景下的大修间隔可延长30%左右。建模过程中，针对活塞的热变形补偿做了专项的尺寸修正，头部直径比裙部直径小0.4mm，预留出头部受热后的膨胀量，避免热态下头部与缸壁间隙过小导致的拉缸故障；环槽的位置度公差控制在0.015mm以内，保证活塞环安装后与缸壁的贴合度，减少压缩压力泄漏问题。裙部表面预设了0.01mm的微观储油纹理建模参数，能够在运行初期形成稳定的油膜，降低磨合期的磨损量。
