车用晶硅太阳能电池板结构设计方案

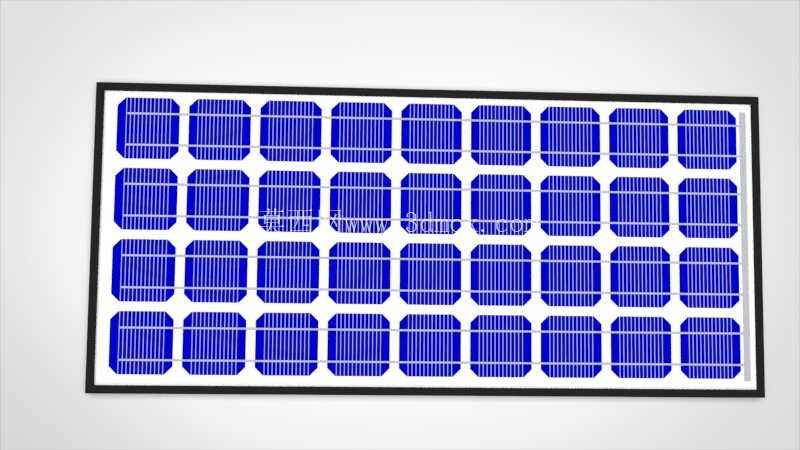

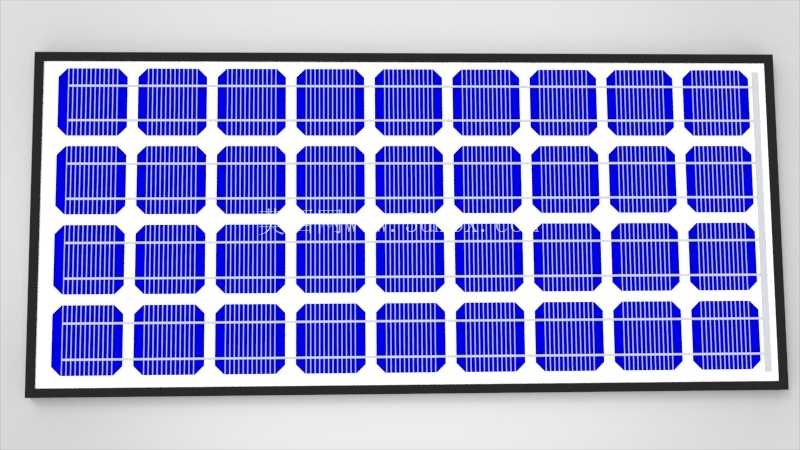

在车载辅助供电系统的配套设计中，太阳能电池板的结构适配性直接决定了整套光伏补能方案的落地可行性，不同于地面电站使用的大尺寸固定式组件，车载场景下的电池板需要兼顾冲压成型的边框强度、组件抗振性能以及与车身曲面的贴合度，这套结构设计正是围绕车载工况的特殊需求展开。从实际应用场景来看，这类组件主要搭载于乘用车车顶、商用车驾驶室顶部以及新能源特种作业车的外覆面，在车辆停放或行驶过程中持续将光能转化为电能，为车载蓄电池补能，降低车载用电设备对原车发电机的功率消耗，也可作为驻车状态下小功率用电设备的独立供电来源，减少怠速供电带来的燃油消耗与排放。设计过程中首先要明确安装边界的约束条件，常规车载组件的外轮廓尺寸需要匹配主流车型车顶的可用安装平面，边框采用冲压成型的铝合金型材，折边角度严格控制在90度±0.2度范围内，既保证层压后的电池片组能够顺利嵌入边框槽位，也能在安装时与车顶行李架或固定支座的安装孔位精准对齐，避免现场安装时出现二次扩孔的问题。电池片的排布采用4行9列的规整矩阵布局，单片电池片的栅线方向统一沿组件短边方向排布，减少车身振动过程中栅线隐裂的概率，每两片电池片之间的预留间隙控制在2毫米，既满足层压过程中EVA胶膜的流动填充空间，也能避免温度变化带来的热胀冷缩导致电池片互相挤压破损。边框的冲压工艺设计是整个结构的核心环节，边框型材的壁厚选取1.2毫米的6063铝合金，经过冷冲压折弯成型后，四个角位采用铆接加密封胶填充的连接方式，相比焊接边框能够减少焊接热变形带来的平面度误差，组件整体的平面度公差控制在1毫米以内，保证层压后的玻璃面板与边框贴合紧密，不会出现长期使用后密封胶开裂渗水的问题。在功能特性的匹配上，组件背面的接线盒位置特意设置在边框短边的居中位置，出线方向沿车身纵向布置，避免车辆行驶过程中气流拉扯线缆导致接线盒脱落，接线盒的安装平面与边框背面齐平，不会在安装时与车顶平面产生干涉，同时边框底部预留了宽度5毫米的导水槽，雨天或洗车时的积水能够顺着导水槽从组件两端排出，减少积水长期浸泡密封胶条带来的老化风险。考虑到车载场景下的长期振动工况，电池片层压结构中特意在玻璃与电池片之间增加了一层加厚的EVA胶膜，胶膜厚度选取0.5毫米，相比普通地面组件的0.3毫米胶膜能够更好地吸收路面颠簸带来的振动冲击，降低电池片隐裂的故障率，同时组件表面的钢化玻璃采用磨砂压花处理，减少行驶过程中阳光反射对其他车辆驾驶员的视线干扰。设计过程中还需要兼顾后期维护的便利性，边框上的安装孔采用长圆孔设计，孔位长度方向预留3毫米的调节余量，能够适配不同车型车顶固定支座的安装误差，不需要在安装现场对车身或组件进行二次加工，组件整体的重量控制在5.8千克以内，不会给车顶带来过大的额外载荷，也符合整车轻量化的设计要求。从结构验证的角度来看，这套设计的边框冲压成型模具采用连续模结构，折弯、冲孔、切边工序在同一套模具上完成，能够保证批量生产时每一件组件边框的尺寸一致性，组件组装完成后经过1000小时的振动测试、高低温循环测试以及防水测试，各项性能指标都能满足车载用电设备的配套使用要求，既可以作为后装车载光伏补能系统的通用组件，也能适配前装车型的定制化安装需求，在不改动原车车身结构的前提下实现快速加装。
