日常做底盘制动系统匹配时,盘式制动器的三维建模是整车项目里绕不开的环节,这套结构的核心应用场景覆盖乘用轿车、轻型载货汽车、两轮摩托甚至高性能电动自行车的轮边制动单元,和早年鼓式结构的应用边界有明显区分——鼓式制动器更多用在重载商用车的后轮或者驻车回路,而盘式结构凭借外露的散热特性,已经成为当前民用车辆行车制动的主流配置。从实际装车用途来看,这套结构的核心作用是把液压管路传递的制动主缸推力,转化为制动片与制动盘接触面的正向压力,通过摩擦副的滑动摩擦把车辆行驶的动能转化为热能耗散掉,最终实现车轮转速的降低甚至完全停转,整个过程的响应速度、摩擦稳定性、热衰退抗性直接决定了整车的制动安全冗余。

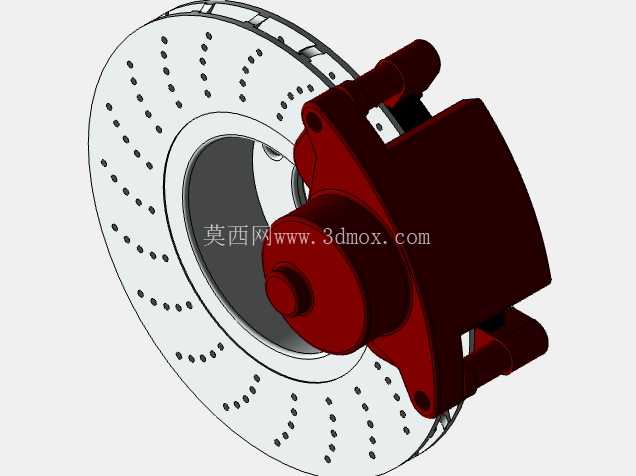

从功能特性拆解来看,这套结构采用钻孔通风式制动盘设计,盘体内部的径向通风道配合盘面的钻孔结构,能在车轮旋转时形成主动的空气对流,把制动过程中产生的热量快速带走,避免长时间连续制动时摩擦片温度过高导致摩擦系数骤降,也就是工程上常说的热衰退现象;相比实心制动盘,这种结构的连续制动工况下的温度能降低15%-20%,尤其适合山区长下坡路段或者高速行驶的紧急制动场景。卡钳部分采用浮动式卡钳结构设计,相比固定式对置活塞卡钳,浮动式结构的零件数量更少,轮边安装占用的轴向空间更小,制动过程中卡钳本体可以沿导向销轴向滑动,自动补偿制动片的磨损间隙,不需要额外设置间隙自动调整机构,后期维护的拆装难度也更低,适配绝大多数前置前驱家用车型的前桥安装空间。

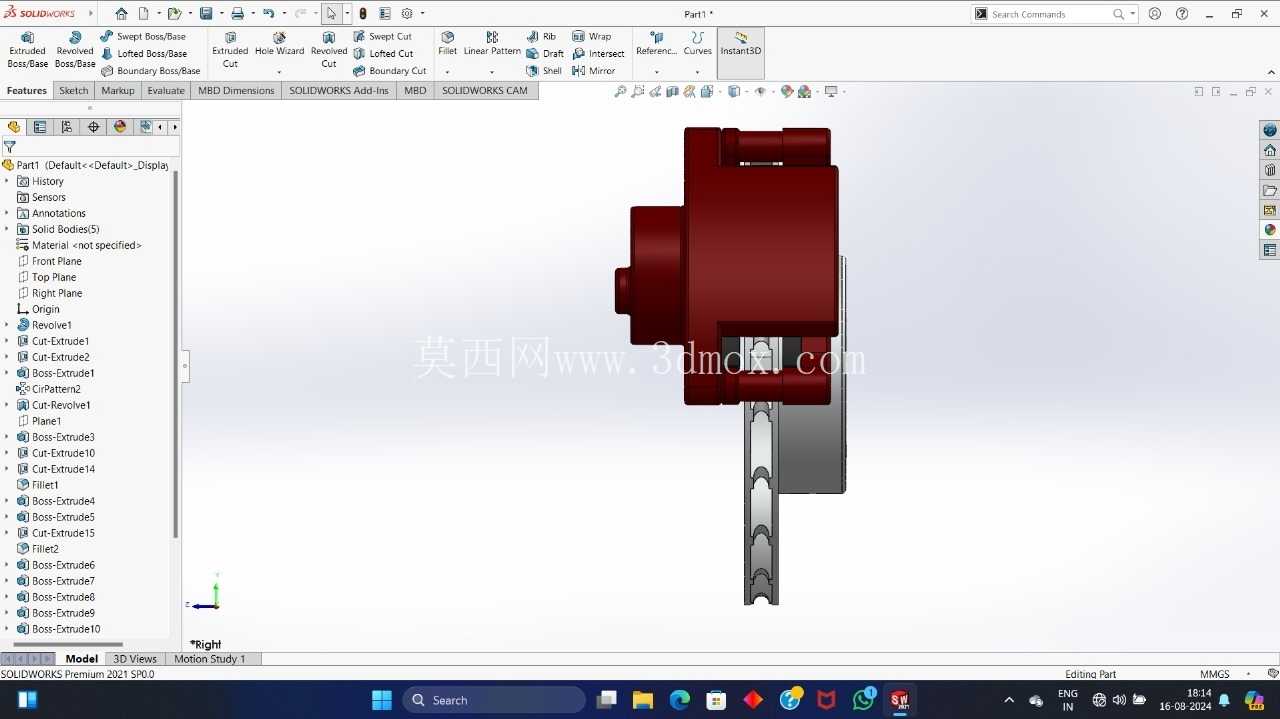

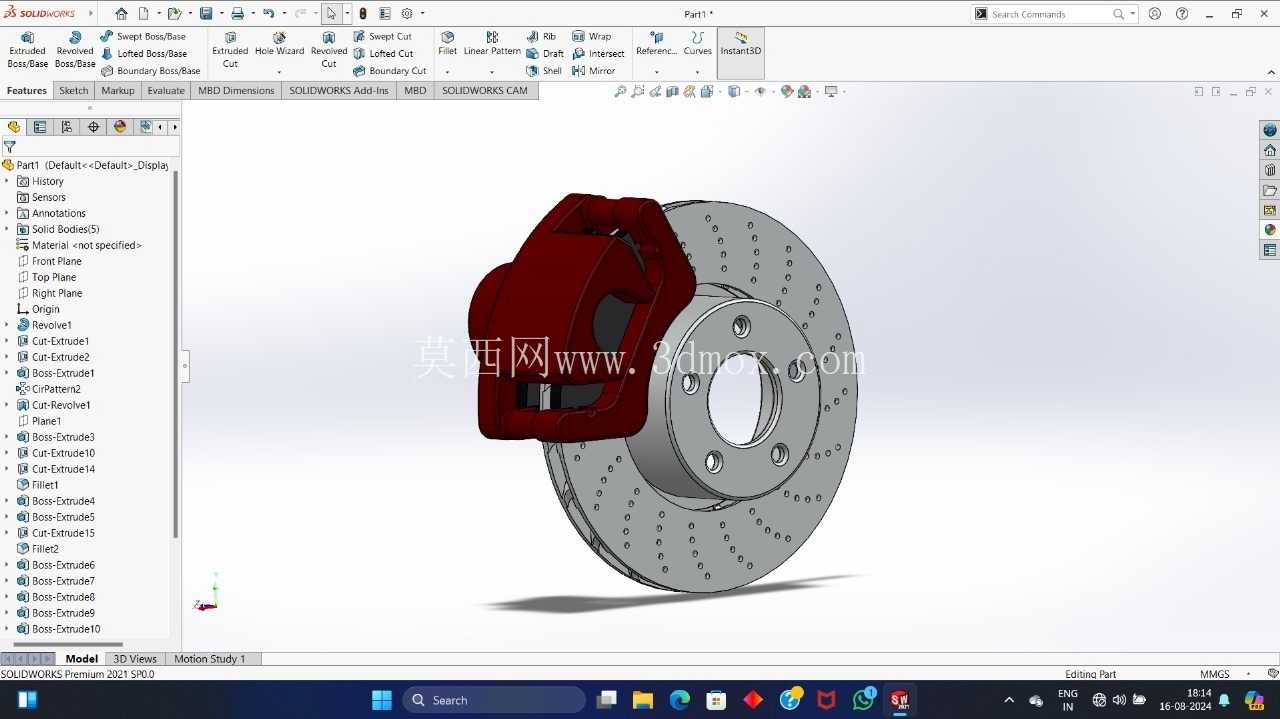

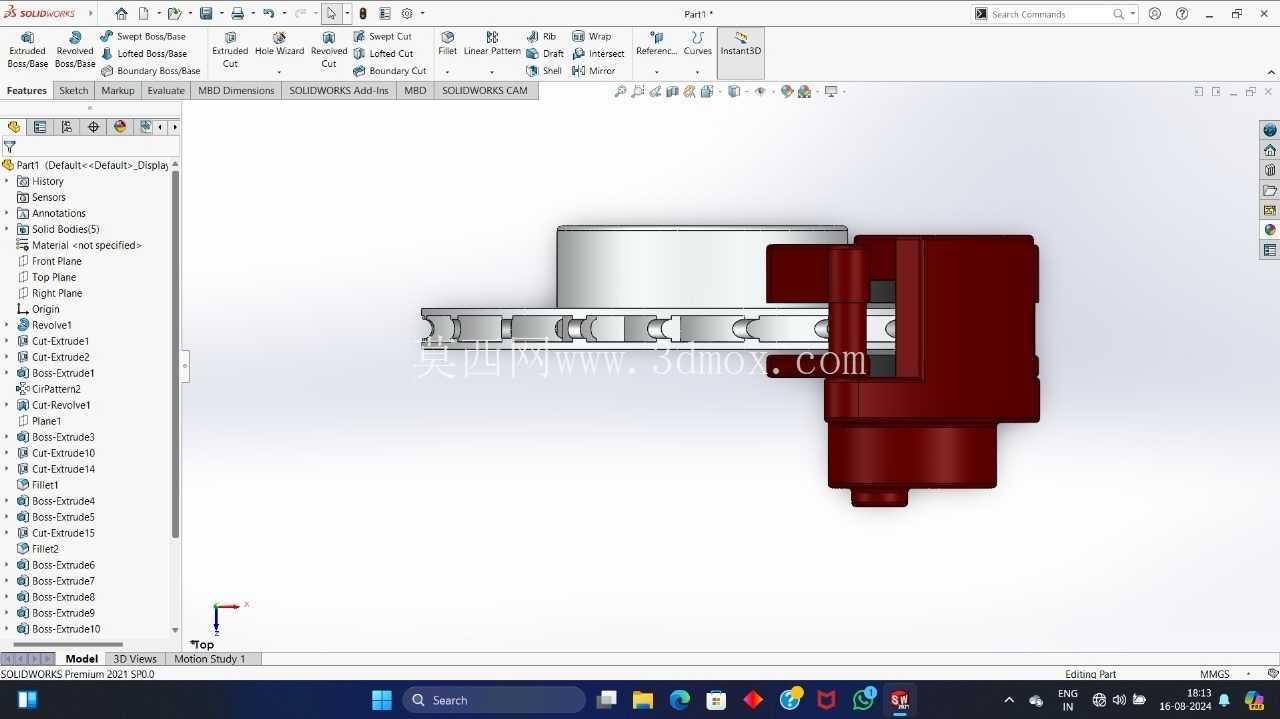

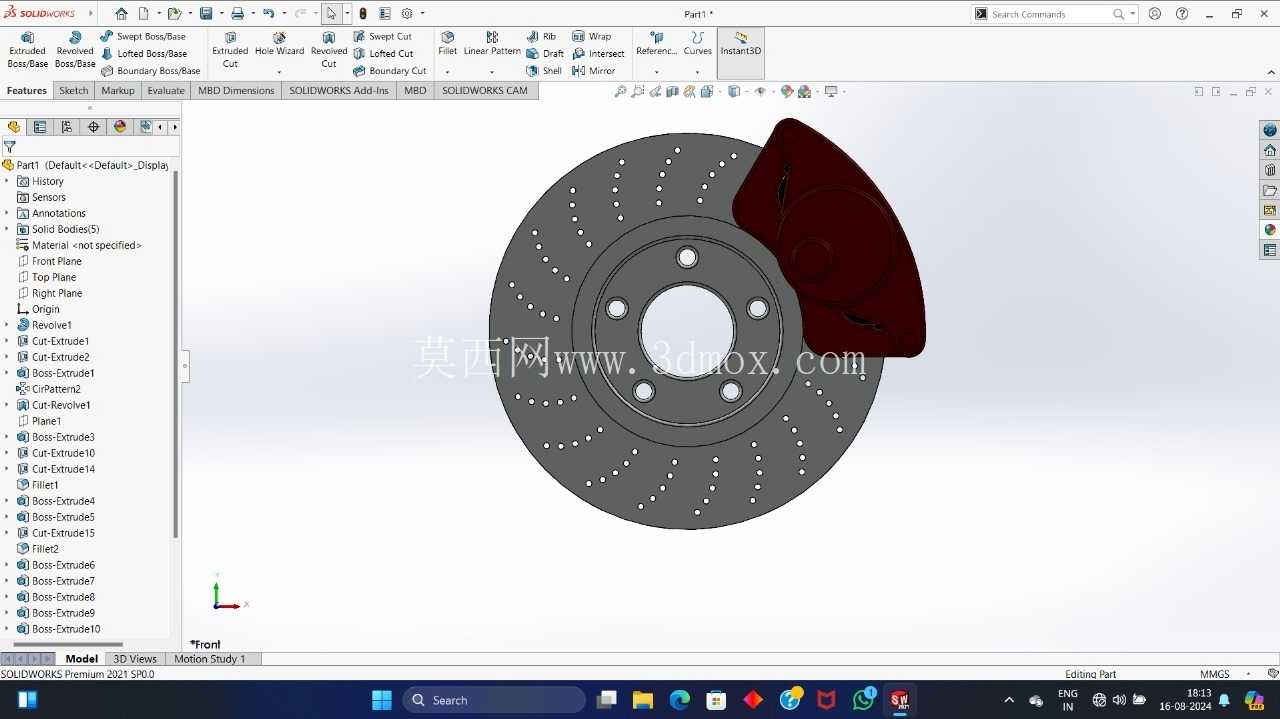

做这套结构的三维建模时,首先要锁定的是轮边安装的边界条件:制动盘的中心安装孔需要匹配轮毂轴承的轴头直径,盘面的螺栓孔分布圆直径要和轮毂的螺栓孔位完全对齐,这部分尺寸直接决定了制动盘能不能顺利装到轮边,不能有丝毫偏差;其次是制动盘的有效摩擦半径,这个参数需要和整车的轴荷分配、最高车速、目标制动减速度匹配计算,摩擦半径过大容易导致制动踏板力不足,过小则会让制动管路压力过高,增加制动总泵和真空助力器的选型负荷。卡钳的安装支架需要固定在转向节的对应安装点上,建模时要预留出制动片磨损到极限位置时的退让空间,避免制动片背板直接刮擦制动盘盘面;同时卡钳的进油口位置要避开轮边的悬架摆臂、转向拉杆运动包络,防止车辆转向或者悬架跳动时液压油管被拉扯断裂。
从外形尺寸的设计逻辑来看,制动盘的外径尺寸受轮辋内径的严格限制,一般来说制动盘外径和轮辋直径的比值要控制在0.7-0.75之间,既保证足够的摩擦力矩,又不会和轮辋内壁发生运动干涉;制动盘的厚度需要根据整车最大制动功率计算,通风盘的内部风道宽度一般占总厚度的40%左右,兼顾结构强度和散热效率。卡钳的本体宽度要避开轮毂的轮辐内侧空间,尤其是铝合金轮毂的轮辐造型比较复杂时,需要提前做运动干涉检查,确保车轮在最大转向角、最大跳动量的工况下,轮辐不会和卡钳本体发生刮擦。另外制动片的摩擦面积设计也要匹配制动盘的有效摩擦环宽度,摩擦片的内外圆弧半径要和制动盘的摩擦环完全贴合,避免出现偏磨现象,延长摩擦片的使用寿命。
实际建模过程中还要考虑生产制造的工艺性,比如制动盘的盘面钻孔要做倒角处理,避免应力集中导致盘面在冷热交替工况下出现裂纹;卡钳的活塞腔要做同轴度公差约束,保证活塞滑动顺畅不会出现卡滞;导向销的安装孔要设置防尘密封圈的安装槽,防止泥水、灰尘进入销孔导致卡钳浮动卡滞,引发行驶过程中制动片拖磨的问题。这套结构的三维模型在做虚拟验证时,还要配合整车的多体动力学模型做制动抖动分析,检查制动盘的端面跳动量、厚薄差是否在公差允许范围内,避免高速制动时出现方向盘抖动的问题。很多新手工程师做盘式制动器建模时,容易忽略制动片的磨损报警片结构,这套结构里在摩擦片的背板边缘设置了金属报警片,当摩擦片磨损到极限厚度时,报警片会直接接触制动盘盘面,制动时会发出尖锐的金属摩擦声,提醒驾驶员及时更换摩擦片,这个细节结构虽然小,但直接关系到车辆使用的安全性,建模时不能遗漏。
