汽车冲压生产线钢结构支撑机架设计

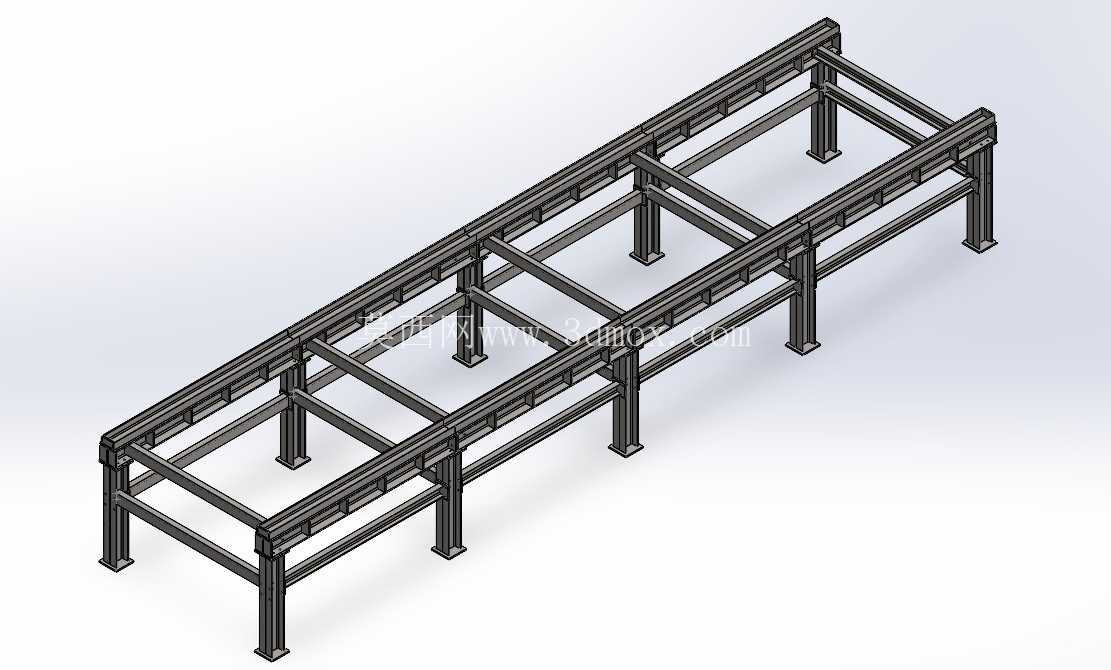

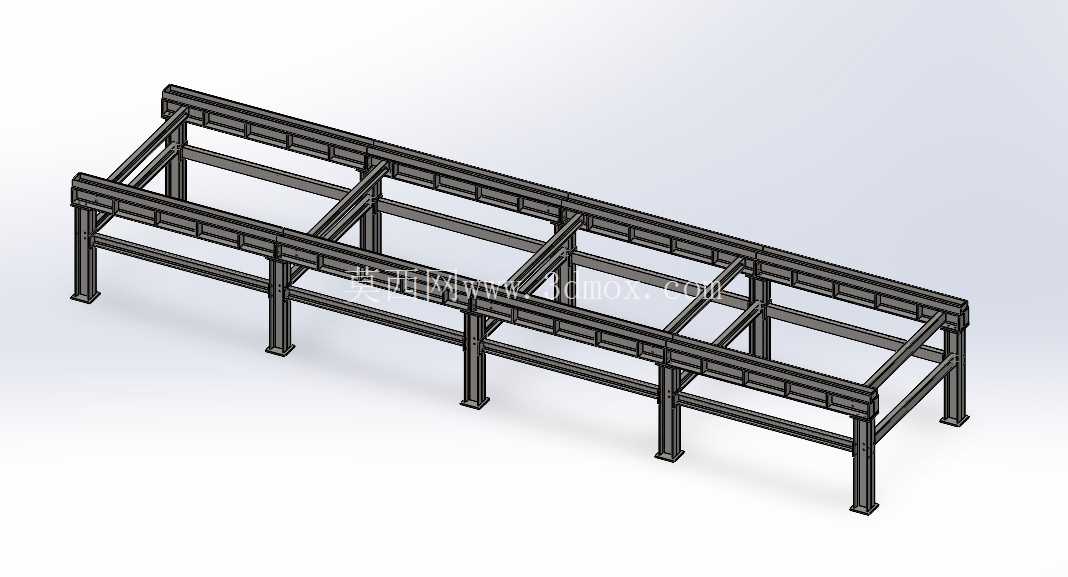

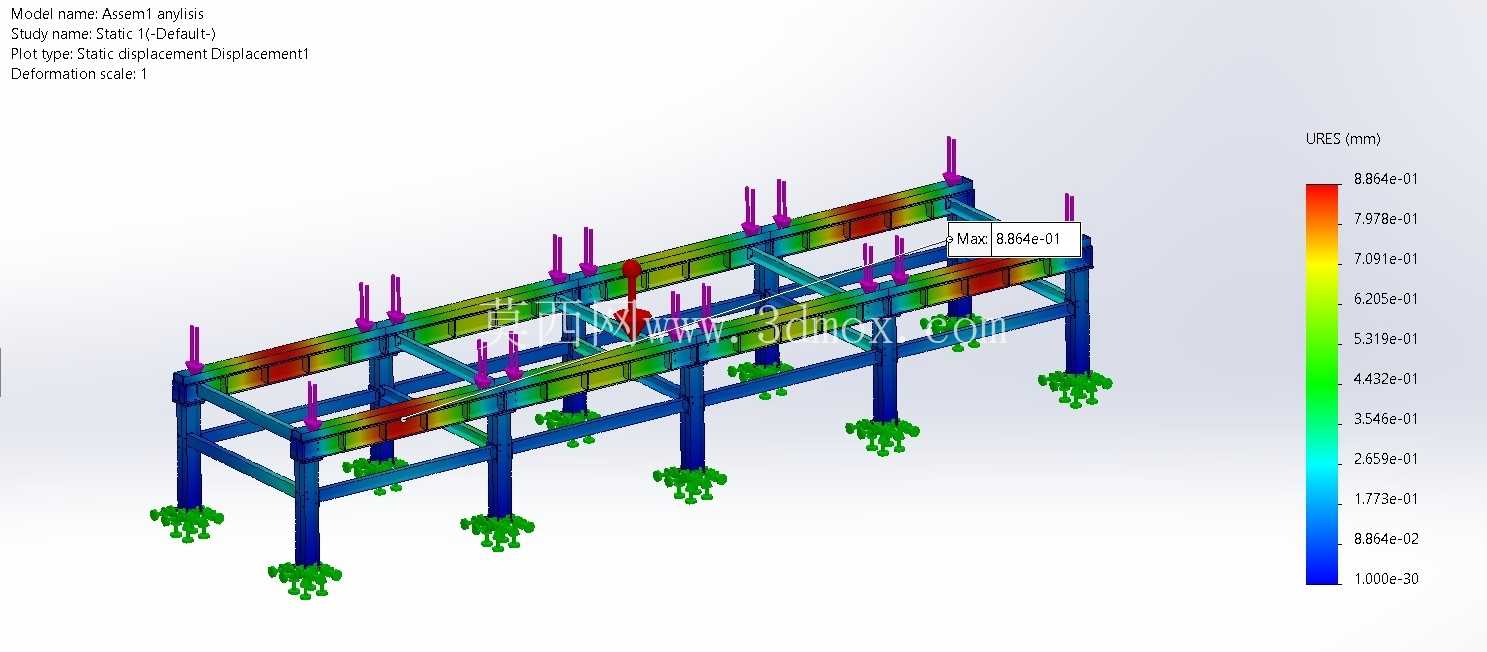

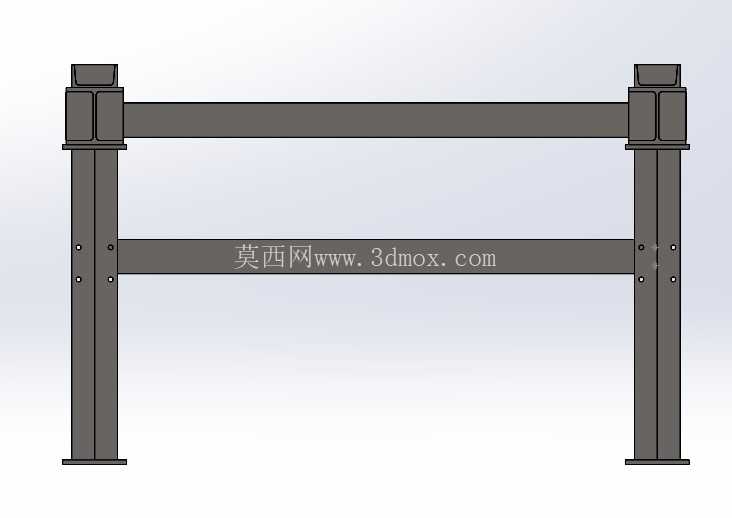

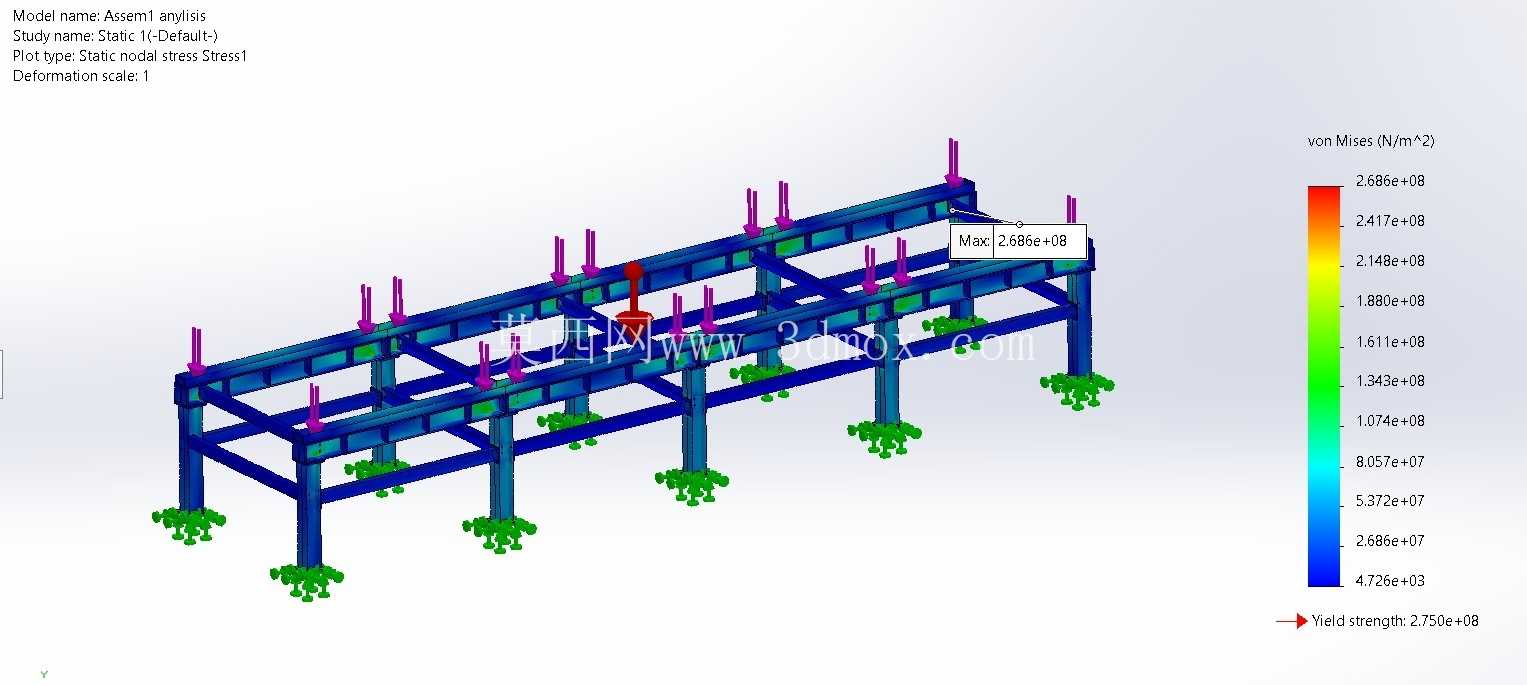

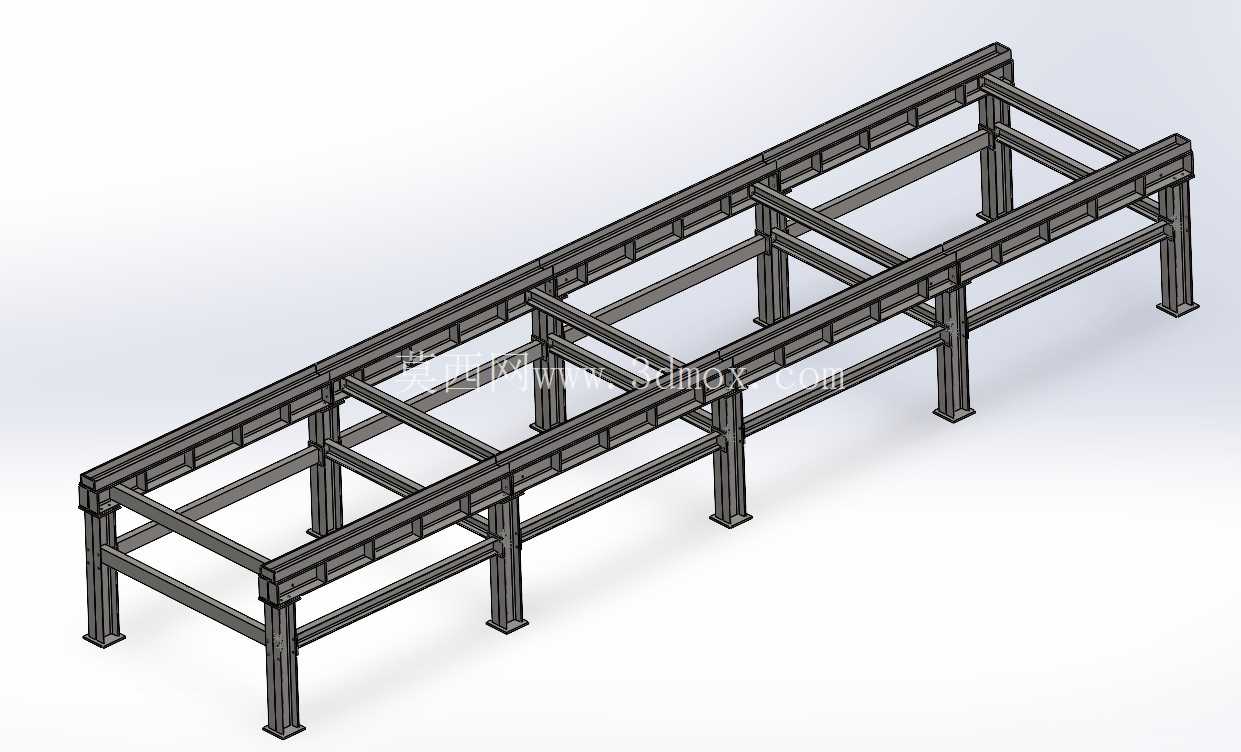

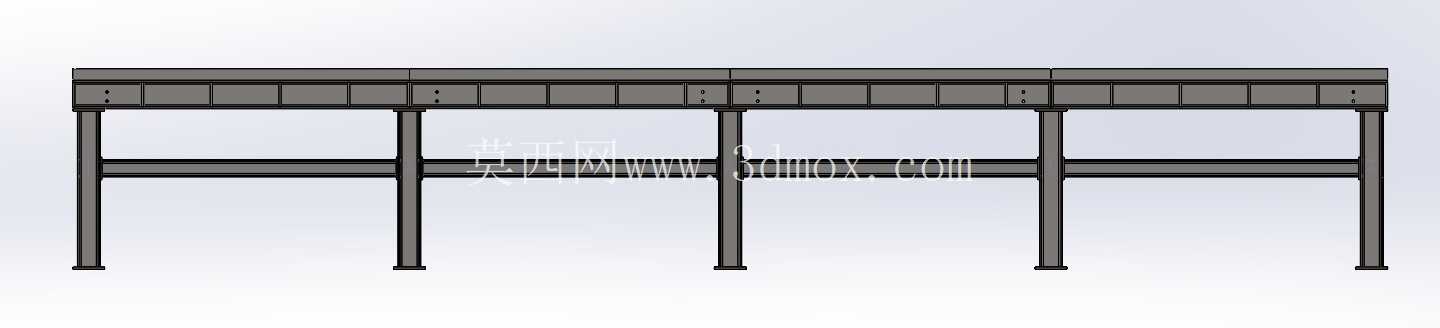

这套钢结构支撑机架主要应用于汽车冲压车间的自动化生产线工位，作为冲压工序间物料输送、工装搭载或者检测设备的承载基础使用，在整车冲压件生产流转环节承担着稳定支撑、定位基准的核心作用。从结构设计逻辑来看，整体采用模块化的型钢拼接框架思路，主承重梁选用矩形截面型钢，沿产线长度方向通长布置，保证长跨度下的整体抗弯刚度，避免冲压车间频繁的设备振动引发机架共振偏移。竖向支撑腿按照等载荷分布原则排布，每根支撑腿底部设计有可调式的安装脚座，能够适配车间地面存在的平整度误差，安装时可通过脚座的调节螺栓微调整体机架的水平度，保证上部搭载的工装或者输送机构运行平面度误差控制在合理范围内。支撑腿与主横梁的连接节点采用加劲肋补强设计，在节点位置焊接三角加劲板，分散竖向载荷传递到横梁时的局部应力，避免长期交变载荷下节点位置出现焊缝开裂的问题。从有限元应力云图的结果来看，整体结构的应力集中区域主要出现在横梁与竖腿的连接位置，最大应力值远低于所选型钢材料的屈服强度，说明结构设计留有足够的安全余量，能够满足冲压车间满负载运行下的长期承载需求。上部的紫色柱状结构是为上部搭载设备预留的安装定位柱，定位柱按照上部设备的安装孔位精准排布，安装时可直接通过螺栓完成上部设备与机架的刚性连接，减少现场配焊、配钻的工作量，缩短产线安装调试的周期。机架侧面预留的横向安装位，可以按需铺设走线槽、气路管道支架，方便产线配套的电气、气动元件布线布管，避免管线外露引发的生产安全隐患。在实际安装边界上，机架的整体长度可根据产线工位的实际需求做模块化拼接，单段机架的长度适配标准冲压工位的间距，多段拼接时可通过端部的连接法兰完成刚性连接，不需要额外做复杂的现场焊接作业，适配不同产能规模的冲压生产线布局需求。竖向支撑腿的高度设计充分考虑了冲压车间操作人员的作业高度以及物料流转的空间需求，底部预留的空间足够布置废料输送滑槽或者现场维护的通行通道，不会因为机架支撑高度不足影响车间日常的生产维护作业。在功能特性上，这套机架除了基础的承载作用外，整体框架的抗振性能经过针对性优化，型钢截面的选型避开了车间压力机工作时的常见振动频率区间，避免生产过程中机架与冲压设备产生共振，影响上部搭载的检测元件定位精度或者输送机构的运行稳定性。框架表面的涂装采用工业防腐耐磨涂层，能够适应冲压车间存在少量油污、金属粉尘的生产环境，长期使用不会出现涂层脱落、构件锈蚀的问题，降低后期的维护成本。设计过程中充分考虑了加工工艺性，所有构件均采用标准型钢下料，不需要定制特殊截面的型材，加工时仅需完成下料、打孔、焊接、涂装几个常规工序，普通的结构件加工厂即可完成加工，不需要特殊的加工设备，能够有效控制构件的加工成本与加工周期。节点位置的焊缝均采用连续角焊缝，焊缝高度按照等强度原则设计，焊接完成后需要对焊缝位置做应力消除处理，避免焊接残余应力影响整体结构的长期使用强度。安装时首先需要在车间地面完成基础划线定位，确定每根支撑腿的安装位置，对于承载要求较高的工位，可在支撑腿底部做预埋钢板处理，将脚座与预埋钢板焊接固定，进一步提升机架的整体稳定性。日常使用过程中，仅需定期检查连接螺栓的紧固状态以及节点焊缝的外观情况，不需要做复杂的维护保养，能够适配汽车冲压车间两班倒或者三班倒的连续生产作业节奏，为冲压生产线的稳定运行提供可靠的结构支撑。
