台式机ATX电源钣金底盘结构设计

该钣金底盘是台式机开关电源的核心承载结构件，作为电源内部所有元器件的安装基体，直接决定电源整体的结构强度、装配精度与长期运行可靠性，在PC电源、工业工控电源、服务器冗余电源的结构设计中属于核心基础部件。从实际应用场景来看，这类钣金底盘需要适配标准ATX电源的安装规范，既要匹配台式机箱电源位的固定孔位，也要兼容电源内部PCB板、散热风扇、EMI滤波组件、功率变压器、输出线材的排布空间，同时还要满足钣金加工的折弯、冲压、铆接工艺要求，避免出现加工干涉、装配公差累积的问题。

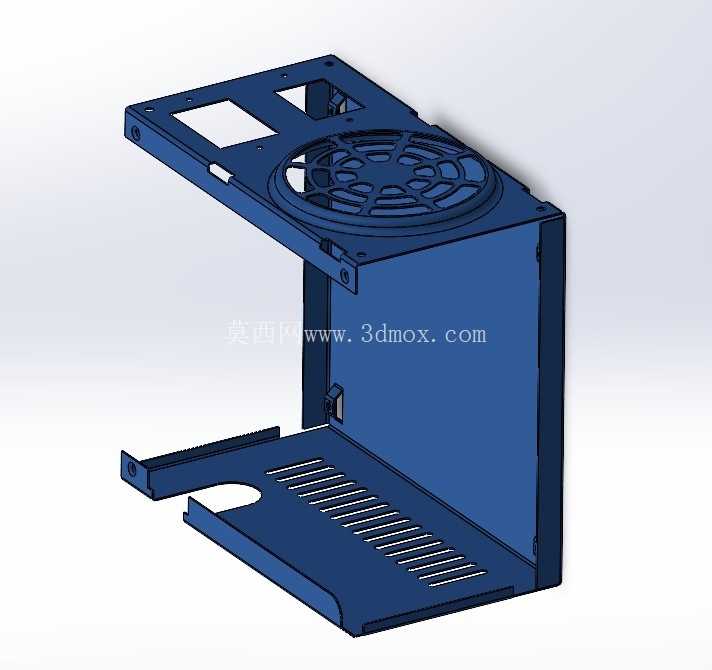

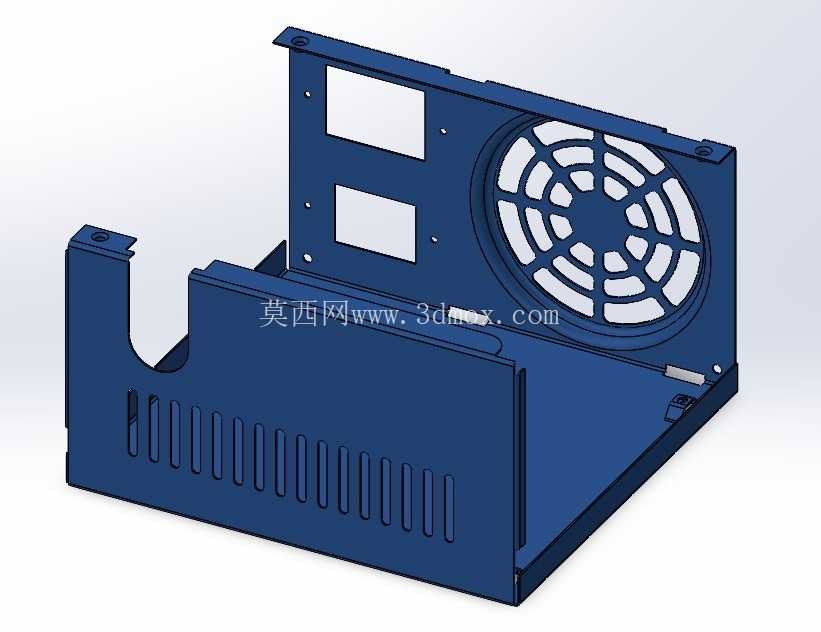

设计过程中首先要明确安装边界尺寸，整体轮廓严格遵循ATX电源的标准外形规范，长宽尺寸控制在150mm×140mm的常规范围内，侧边折弯高度匹配电源上盖的扣合尺寸，保证上下壳体装配后缝隙均匀，无错位翘曲。底盘侧边预留的多组安装孔位，分别对应PCB板的铜柱固定位、风扇的螺丝锁付位、电源输入插座的固定位，所有孔位的位置度公差控制在±0.1mm范围内，避免出现元器件装配时孔位错位无法锁付的问题。底盘上的风扇安装位采用一体化冲压成型的格栅结构，格栅筋条宽度均匀，通风开孔率经过核算，既保证足够的结构强度，不会因为风扇长期运行产生共振异响，也能最大化通风面积，降低风阻，提升电源内部的散热效率，避免功率器件因为积热出现降频或者寿命衰减的问题。

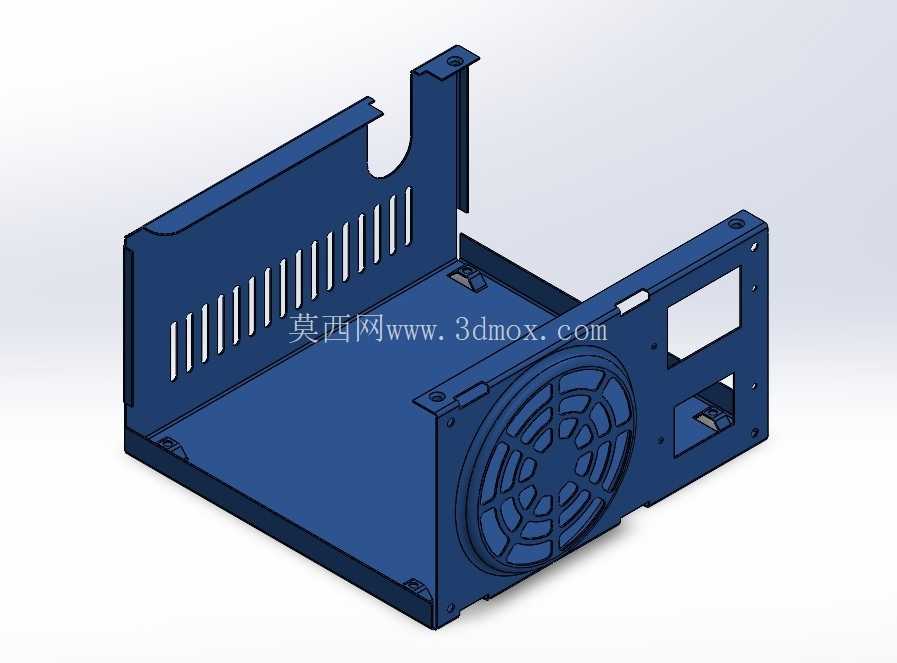

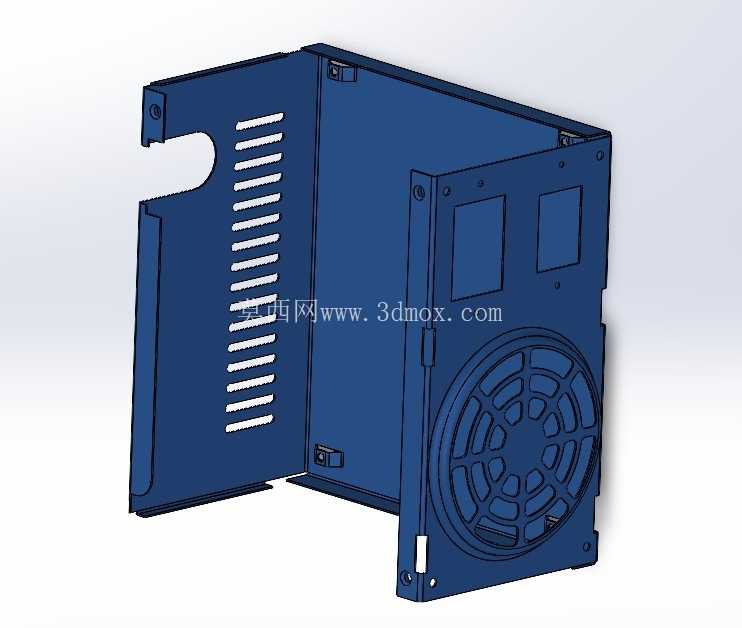

底盘侧边的长条状通风开槽，是针对电源内部功率管、整流桥这类发热器件设置的辅助通风通道，开槽的长度、宽度、间距经过排布，既不会因为开孔过大降低钣金件的整体结构强度，导致底盘受外力出现形变挤压内部元器件，也能形成定向的风道，让风扇带动的气流可以快速带走发热器件表面的热量。侧边预留的缺口结构是为了适配电源输出线材的走位，避免线材装配时被钣金锐边割破绝缘层造成短路风险，缺口边缘在设计时就预留了翻边处理的余量，加工时通过折弯翻边消除锐边，同时也能提升缺口位置的结构强度，避免受外力出现变形。

从功能特性来看，该钣金底盘采用一体化折弯成型工艺，减少了额外的拼接铆接工序，整体结构刚性更好，在电源跌落、震动的工况下，不会出现拼接部位松脱的问题。底盘底部预留的多个凸包定位结构，是为了在PCB装配时起到预定位作用，提升生产线的装配效率，不需要人工反复调整PCB位置就可以快速对准固定孔位。底盘表面采用喷塑处理，既提升了钣金件的防锈耐腐蚀能力，也能起到绝缘作用，避免PCB板焊点与钣金直接接触造成短路风险。

设计时还需要充分考虑钣金加工的工艺性，所有折弯位置都预留了合理的折弯半径，避免出现折弯开裂的问题，所有冲压开孔的毛刺方向都朝向壳体内部，避免装配时划伤操作人员或者损坏线材绝缘层。不同功能区域的折弯高度经过反复校核，既保证内部元器件有足够的安装空间，不会出现元器件与壳体干涉的问题，也能控制整体高度尺寸符合ATX电源的标准规范，能够顺利装入各类标准机箱的电源仓位。针对电源内部较重的变压器部件，对应的底盘位置额外设置了加强筋结构，通过冲压成型的加强筋提升局部承载能力，避免电源在运输或者移动过程中，因为变压器重量较大导致底盘局部变形，影响元器件的固定可靠性。

在实际选型应用中，这类钣金底盘可以直接适配额定功率300W到800W区间的常规台式机电源，也可以通过微调孔位适配小1U、SFX等不同规格的小尺寸电源结构，结构设计的通用性较强，只需要调整局部开孔位置和折弯高度，就可以快速适配不同功率等级、不同元器件布局的电源产品，大幅缩短同系列产品的结构开发周期，降低钣金模具的开模成本。
