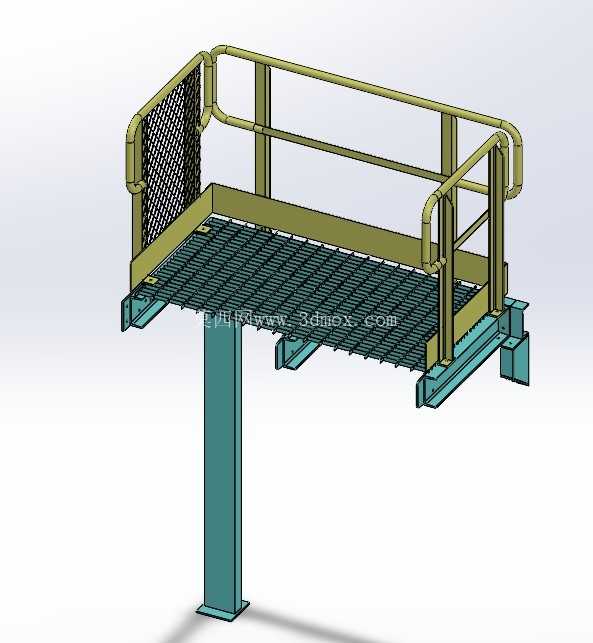

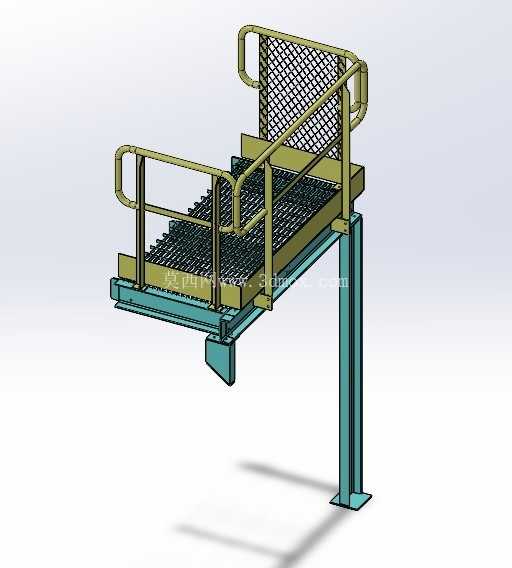

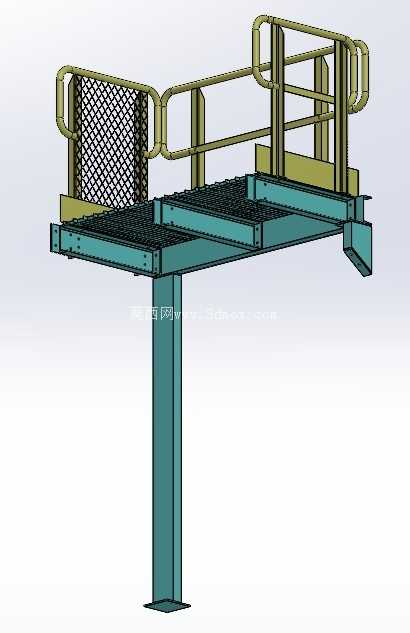

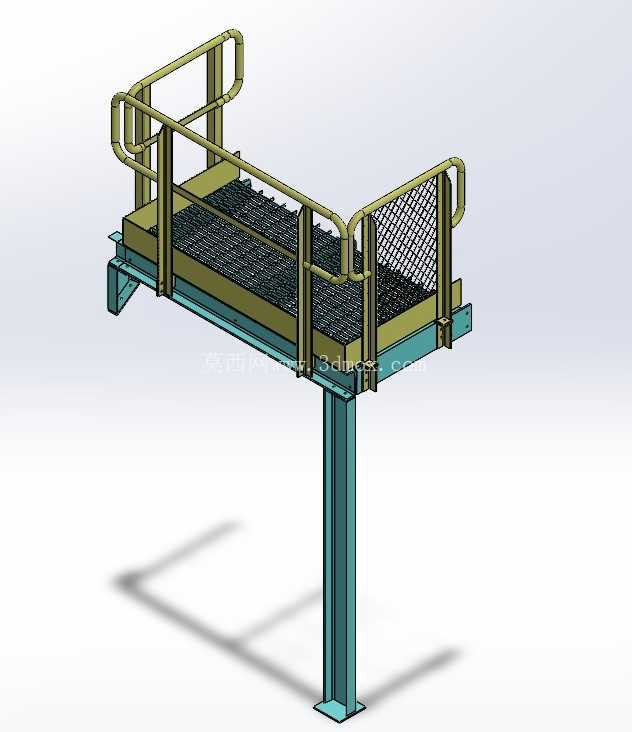

带护栏单立柱支撑检修操作平台结构

　　在工业厂区的设备运维场景里，这类悬挑式单立柱支撑的操作平台，主要解决的是高位设备旁无固定操作站位、常规落地梯台占用通道空间的痛点，常见于生产线旁的阀门操作位、设备侧方的检修口旁、管廊局部的维护点位，尤其是在场地局促、无法落地布置大型操作架的区域，这类悬挑结构的平台能在最小的占地范围内提供稳定的操作站位。从结构受力逻辑来看，单立柱承担整个平台的竖向载荷与侧向弯矩，平台与立柱连接的位置做了加强筋板焊接处理，避免人员站立时平台出现端部下挠，立柱底部的安装法兰预留了足够的螺栓孔位，可直接通过膨胀螺栓固定在混凝土地面，或是焊接在预埋的钢结构基座上，安装时需要保证立柱的垂直度偏差控制在千分之一以内，避免长期受载后出现应力集中。

　　平台的踏面采用钢格板设计，这种结构一方面能减轻平台自身重量，降低立柱的承载负荷，另一方面表面的防滑纹路与镂空结构，能避免运维人员在沾有油污、水渍的环境下滑倒，同时镂空结构不会积留杂物、积液，日常清理维护的成本极低。平台周边的护栏采用圆管弯折成型，扶手高度符合工业操作平台的安全规范要求，护栏中间设置的防护网能防止工具、小零件从平台侧边掉落，避免砸伤下方通行的人员或设备，护栏端部做了圆弧收边处理，没有尖锐的突出棱角，人员上下或操作时不会被剐蹭受伤。

　　平台的悬挑端设置了壁挂连接支座，安装时可将支座与相邻的设备侧壁、厂房立柱做刚性连接，形成两点受力的稳定结构，进一步抵消平台受载时的倾覆力矩，即使平台上同时站立两名运维人员、携带常规检修工具，整体结构也能保持足够的安全余量。从设计细节来看，护栏与平台踏面的连接采用螺栓紧固加焊接的双重固定方式，既保证连接强度，也方便后期出现部件锈蚀损坏时单独拆卸更换，不需要整体切割报废。平台的整体尺寸适配单人或双人并行操作的空间需求，踏面宽度预留了足够的工具摆放位置，人员在平台上转身、传递工具都不会有局促感，护栏的扶手直径符合人手抓握的尺寸，长时间扶靠也不会产生不适感。

　　这类平台相比传统的落地式操作架，不需要在地面铺设大面积的支撑结构，不会占用车间的通行通道，也不会影响地面管线、设备的布置，在老旧生产线改造、现有设备加装维护点位的项目中，这类结构的适配性极强，不需要对现有场地做大规模的土建改造，只需要找准立柱固定点与侧壁连接点，就能快速完成安装投用。在结构建模过程中，所有的型材规格、连接节点都做了等比例还原，钢格板的栅格间距、护栏的管厚、法兰的螺栓孔距都按照实际工程常用参数设置，可直接用于方案展示、结构受力验算的参考，也能根据实际安装场景的空间尺寸，调整平台的悬挑长度、立柱高度、护栏的封闭形式，适配不同高度的设备维护需求。需要注意的是，这类悬挑平台的额定载荷有明确限制，不能作为重型设备的承载基座，也不能在平台上堆放超出设计载荷的重物，日常使用中需要定期检查连接螺栓的紧固状态、焊接位置是否出现开裂、钢格板是否出现变形开焊，及时更换锈蚀严重的部件，保证使用过程中的结构安全。
