台式摇头送风风扇整机结构三维建模

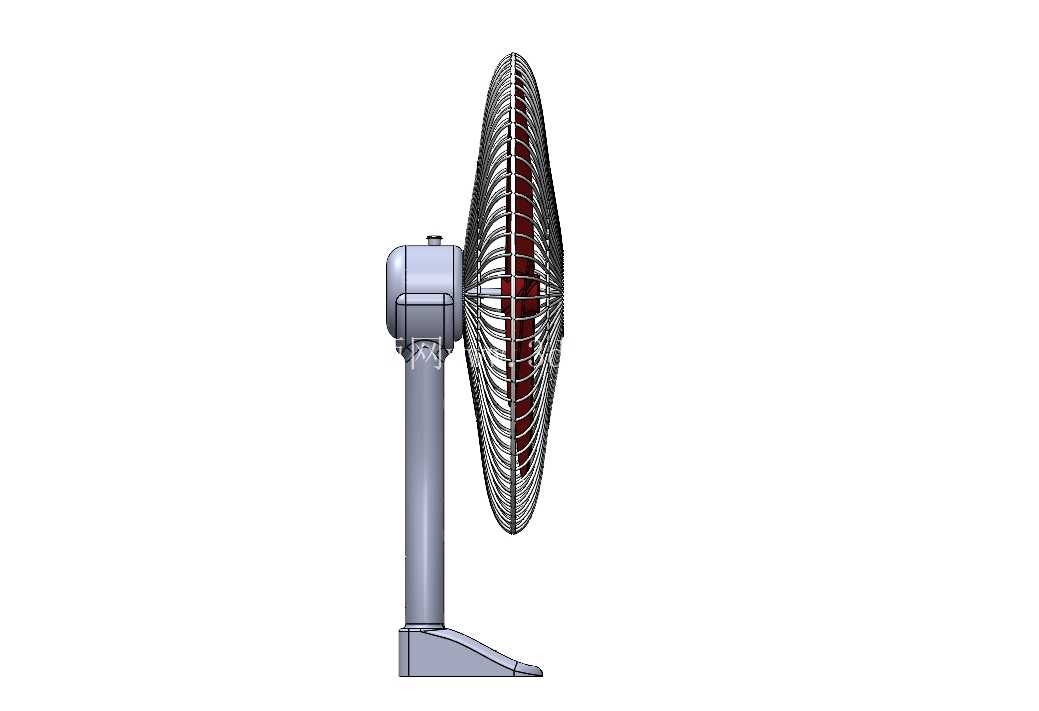

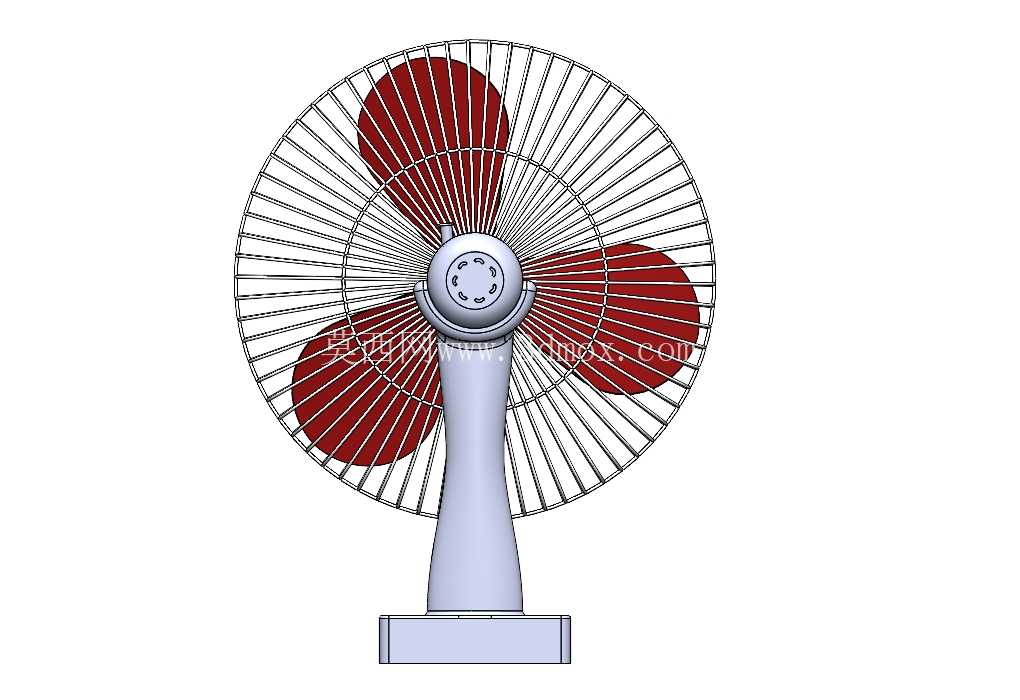

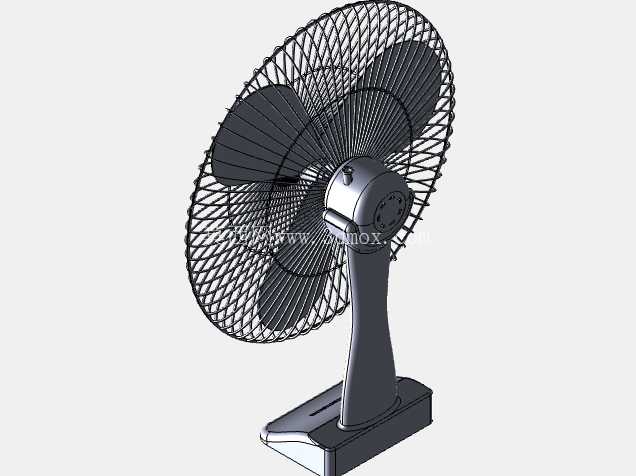

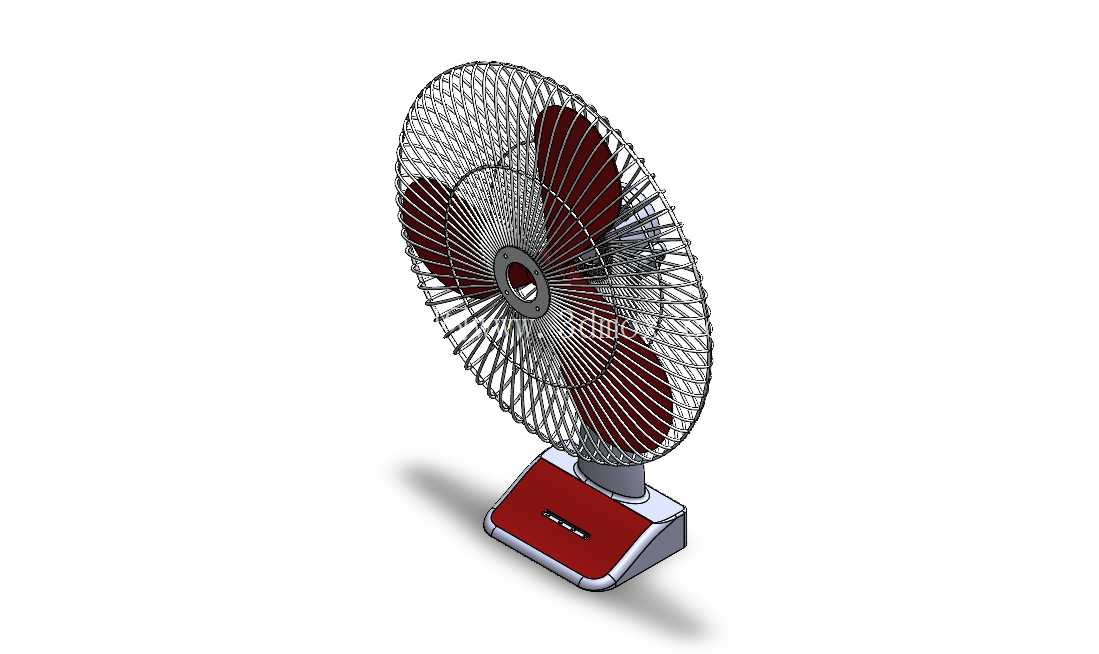

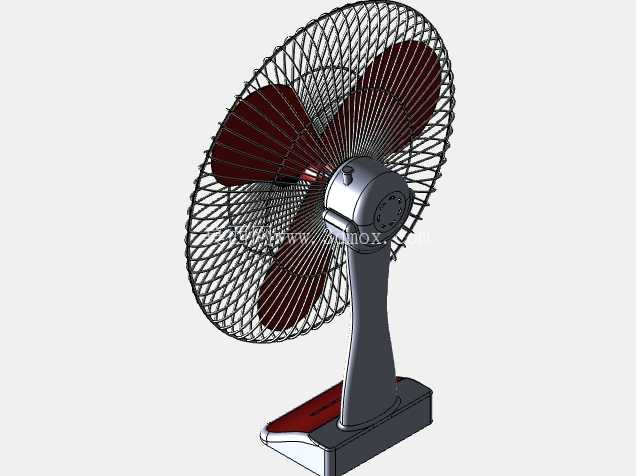

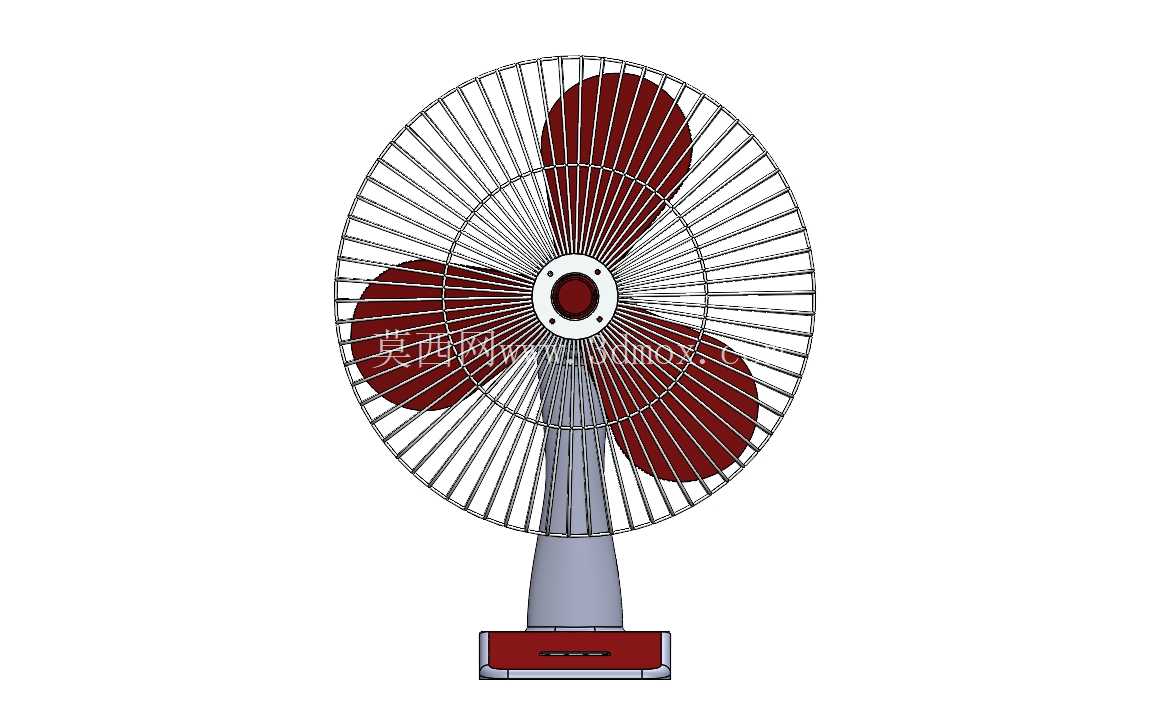

日常民用与小型商用场景里，台式风扇是小范围空气循环、局部降温的核心设备，常见于家庭书桌、办公室工位、小型商铺收银台这类需要定向送风、不占用过多安装空间的区域，相比落地扇它的放置高度适配坐姿人体的上半身送风需求，相比吊扇它无需固定安装、可随意挪动位置，适配临时布置的使用场景。这款台扇的整机结构拆分来看，核心分为底座支撑单元、立柱连接单元、机头摆动送风单元、防护网罩与扇叶做功单元四个部分，建模过程中需要优先匹配各部件的装配干涉边界，避免实际组装时出现部件卡滞、转动受阻的问题。从安装边界来看，底座采用矩形平底结构，底部预留防滑胶垫的安装槽位，整机放置时的接地投影尺寸控制在220mm*180mm范围内，放置在常规书桌边缘不会超出桌面边界，底座内部预留配重块安装腔，确保机头摆动到最大角度时整机重心仍落在底座支撑范围内，不会出现侧翻风险。立柱部分采用渐变锥度结构，从底座连接处的55mm直径逐步收窄到机头连接处的38mm直径，既保证支撑强度，又避免立柱过粗遮挡送风气流，立柱内部预留走线空腔，可将机头的供电线路从内部穿入底座，避免明线外露带来的缠绕、磨损风险。机头部分是核心做功单元，内部集成驱动电机、摇头传动机构、俯仰角度调节锁紧结构，建模时需要预留电机的安装定位孔位，扇叶与电机输出轴的配合采用D型轴连接结构，避免扇叶转动时出现打滑空转，扇叶采用三叶片大弧度曲面设计，叶片前缘做圆角过渡处理，降低转动时的风切噪音，三片叶片的动平衡配重槽位在建模时就做对称布置，减少后续实际生产时的动平衡校准工作量。网罩部分采用前后双层环形钢丝网结构，前网罩与后网罩通过外圈的塑料卡扣锁紧，网丝间距控制在12mm以内，符合家用小电器的安全防护要求，避免手指伸入触碰转动的扇叶，网罩中心预留品牌标识的安装位，同时做加强筋结构提升网罩的整体抗挤压强度，避免轻微磕碰就出现网丝变形。从功能设计逻辑来看，这款台扇支持水平方向90度范围内的往复摇头，俯仰角度可在向上15度、向下10度的区间内手动调节锁紧，适配不同坐姿高度的送风需求，机头与立柱的连接位置设置阻尼转轴，调节俯仰角度时可在任意角度锁止，不会出现自动下坠的问题。建模过程中需要重点关注各运动部件的间隙预留，比如摇头机构的传动齿轮啮合间隙控制在0.2mm，既保证传动顺畅，又避免间隙过大带来的传动噪音，扇叶与后网罩的安全间隙预留不小于8mm，避免扇叶转动时因形变触碰网罩产生异响。底座的控制面板区域预留按键安装位，可集成风速调节、摇头控制、定时功能的按键结构，按键与面板的配合间隙控制在0.3mm，保证按键按压顺畅无卡滞。从实际使用的工况来看，这款台扇的整机高度控制在450mm左右，送风中心高度距离放置面约380mm，刚好匹配成年人坐姿时的头肩高度，送风覆盖范围在机头正前方3米内的扇形区域，可满足1-2人近距离的降温送风需求。建模时所有部件的壁厚都做均匀化处理，塑料结构件的壁厚统一控制在2.5mm，避免注塑生产时出现缩痕、翘曲的问题，连接位置的螺丝柱都做加强筋补强，保证多次拆装后不会出现柱体断裂的问题。网罩的钢丝直径选用1.2mm的冷拔钢丝，外圈采用3mm直径的钢丝做支撑环，保证网罩的整体圆度，安装后与机头的同轴度误差控制在1mm以内，避免扇叶转动时出现偏心抖动。
