直联驱动30000风量工业离心通风设备

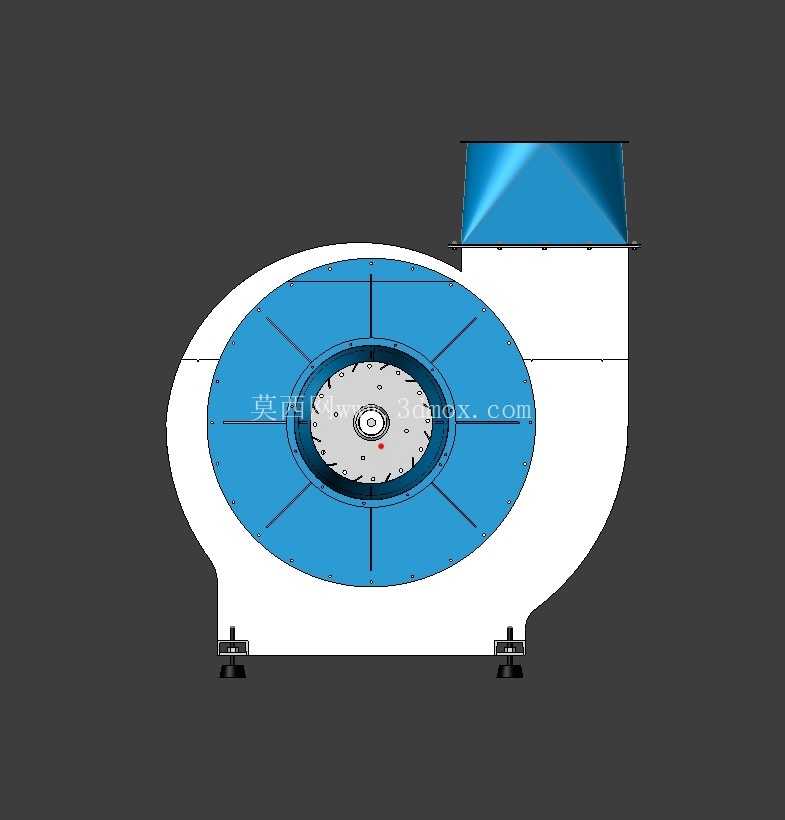

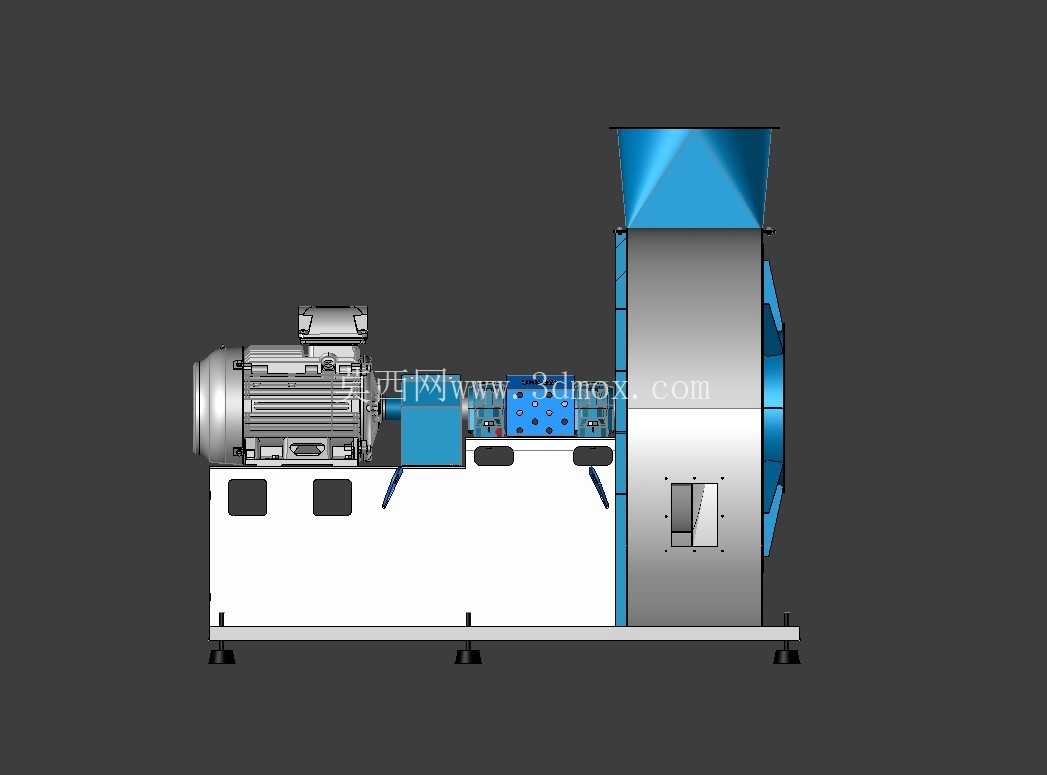

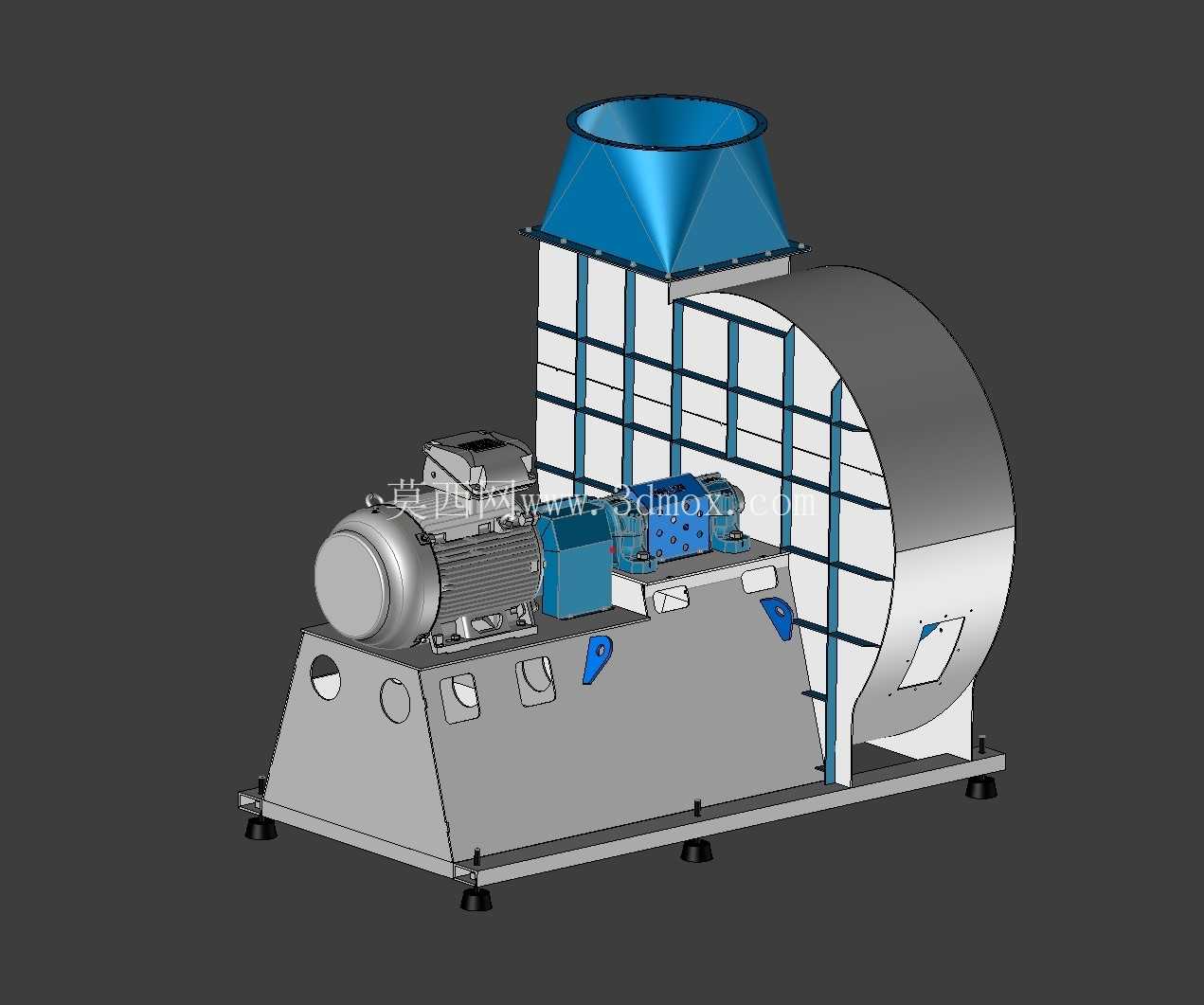

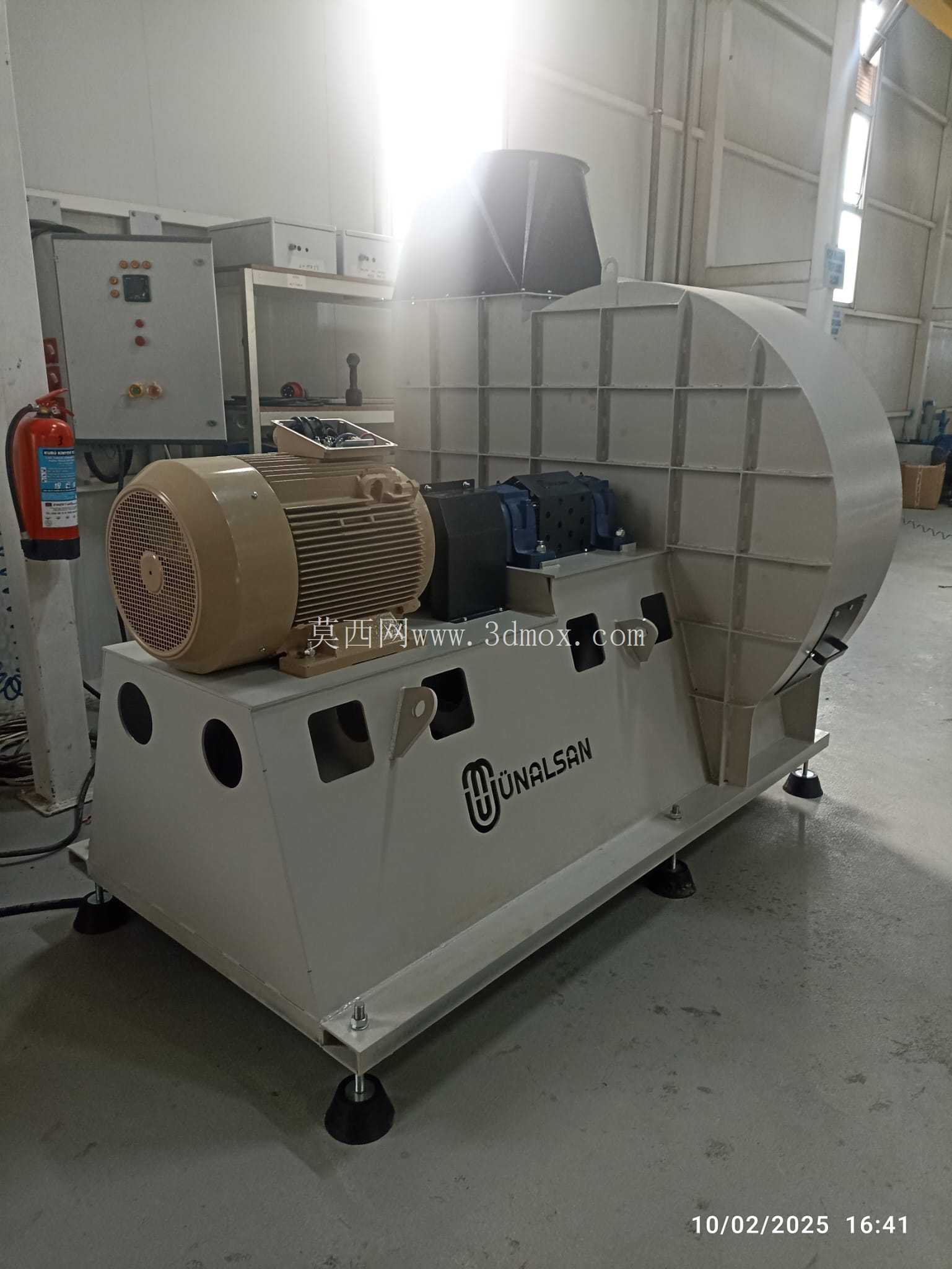

这款直联式离心通风设备，额定工况下可实现每小时30000立方米的空气输送能力，适配1500RPM转速的直联驱动电机，省去了皮带传动环节的能量损耗与日常维护工作量，在工业厂房通风、工艺环节排风、除尘系统送风等场景中都有广泛的适配空间。从结构设计逻辑来看，设备采用电机与叶轮直联的布置方式，将动力单元与风轮壳体集成在同一焊接底座上，底座预留了通用的地脚安装孔位，安装时只需匹配基础预埋螺栓位置即可完成固定，无需额外搭建复杂的传动支架，大幅降低现场安装的校准工作量。进风口采用天圆地方的变径结构设计，上方圆形接口可直接对接标准圆形通风管道，下方方形接口与蜗壳进风端平滑过渡，变径段的导流角度经过空气动力学优化，可减少进风端的湍流损失，降低设备运行时的气动噪音。蜗壳部分采用加厚钢板焊接成型，内部设置了加强筋网格结构，既可以承受高风压下的结构形变，又能避免薄钢板在气流激励下产生的共振噪音，蜗壳侧面开设了检修口，日常运维时无需拆卸整体管道即可检查叶轮积灰、轴承磨损情况。叶轮采用后向式叶片设计，匹配1500RPM的直联转速，在保证大风量输出的同时，运行效率比前向叶片更高，电机运行负载更平稳，不会出现随管网阻力变化电流大幅波动的情况。底座部分采用型钢焊接框架结构，底部配置了可调式减震垫铁，安装时可通过垫铁调整设备水平度，同时吸收电机运行时产生的振动，避免振动传递到通风管道与建筑基础。从安装边界来看，设备整体重心落在底座几何中心范围内，现场布置时只需预留侧面电机接线、检修的操作空间，以及上方进风管道的对接空间即可，无需额外预留侧面传动部件的维护空间，相比皮带传动的同风量风机，占地面积可缩小约15%。在实际工况适配中，这款设备可直接对接车间除尘系统的主风管，为除尘管网提供稳定的负压动力，也可作为厂房全面通风的送风单元，将室外新鲜空气通过管道输送到车间内部作业区域，还可适配工业设备的工艺排风需求，将生产过程中产生的余热、含尘气体通过管道排出室外。设计过程中针对直联传动的特性，对电机轴与叶轮的连接同轴度做了公差优化，叶轮出厂前经过动平衡校准，确保在1500RPM额定转速下运行平稳，不会出现轴系偏磨导致的轴承过早损坏问题。蜗壳的出口方向可根据现场管道布置需求调整角度，适配不同方向的风管对接需求，无需额外定制变向接头。设备的电机安装座设置了微调结构，长期运行后如果出现轴系对中偏移，可通过安装座的调节螺栓微调电机位置，恢复同轴度精度，延长设备整体使用寿命。在气动性能设计上，通过优化蜗壳型线与叶片安装角，让设备在额定风量点的运行效率处于高效区间，降低长期运行的电能消耗，相比同参数的皮带传动风机，传动效率可提升8%左右，长期运行的能耗成本优势明显。
