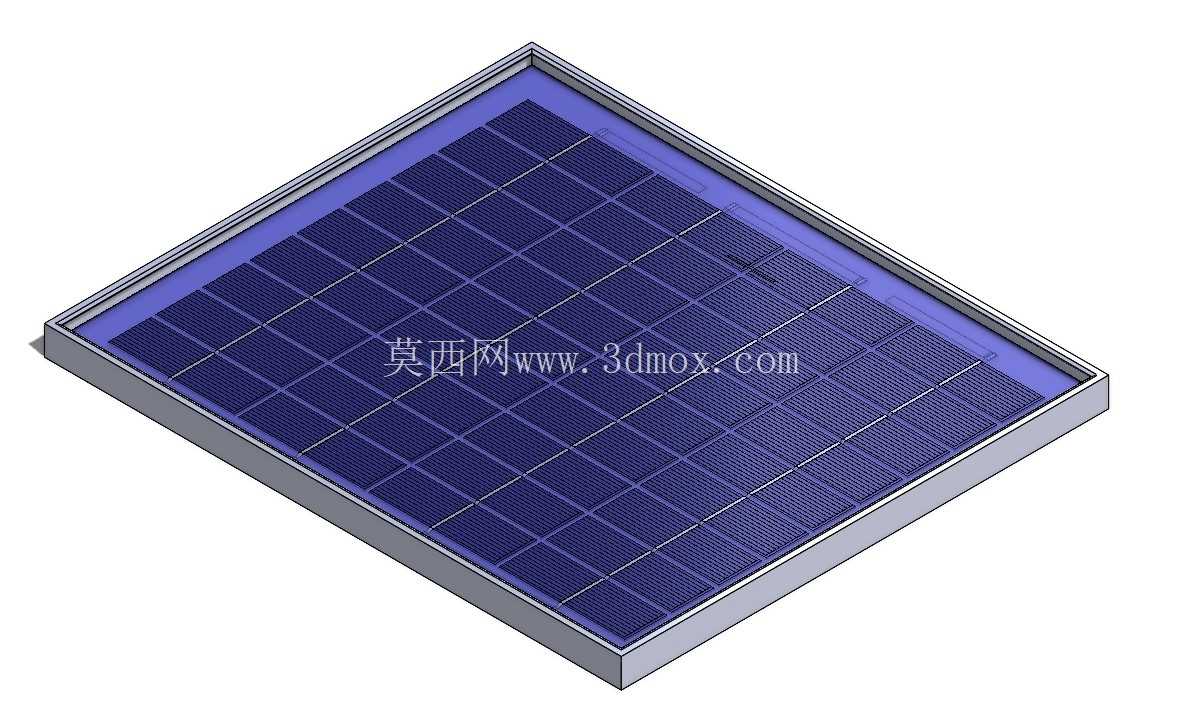

全层结构光伏太阳能电池板组件设计

在分布式光伏电站搭建、户用光伏系统部署、光伏教学实训平台搭建、可再生能源集成项目开发的场景中，光伏组件的结构合理性直接决定整套系统的使用寿命与发电效率，这款全层结构的太阳能电池板三维设计，完整还原了量产光伏组件的真实层叠构造，没有做简化处理，能直接用于结构干涉校验、安装模拟、渲染出图以及教学演示场景。

从实际功能层面看，这款组件的层叠结构完全匹配量产线的工艺逻辑：最上层的钢化玻璃盖采用低铁超白压花材质设计，表面做了微结构处理来降低光线反射率，提升透光效率，同时具备足够的抗冲击强度，能抵御户外冰雹、风沙的侵蚀；上下两层EVA封装胶膜分别夹在钢化玻璃与电池片、电池片与背板之间，加热交联后能把电池片完全密封，隔绝水汽与氧气侵入，避免电池片氧化失效；中间的光伏层按照常规晶硅组件的串并联规则排布电池片，栅线走线预留了足够的汇流带安装空间，不会出现层压后隐裂的风险；最下层的背板采用耐候绝缘材质，配合四周的铝框架形成完整的密封腔体，铝框边框做了导角与安装卡槽设计，既可以通过压块直接固定在光伏支架的C型导轨上，也能匹配嵌入式安装的卡槽尺寸，边框预留的接地孔位、排水槽结构都完全符合户外安装的工程要求，不会出现积水积灰导致的边框腐蚀问题。

设计过程中完全遵循现有量产光伏组件的尺寸规范，单块组件的外形尺寸匹配常规60片/72片晶硅电池的排布边界，安装孔位的间距、边框的截面尺寸都和市售主流组件完全兼容，做光伏系统排布设计时，可以直接调用这个模型做阵列排布模拟，校验组件之间的检修通道间距、阴影遮挡范围，不需要重新核对安装边界。层与层之间的配合间隙完全按照实际层压工艺的公差预留，EVA层的厚度、钢化玻璃的厚度、铝框的咬边深度都和实际生产参数一致，做结构仿真时可以直接赋予对应材质参数，模拟层压过程中的应力分布、户外风载雪载下的形变情况，不会因为模型简化导致仿真结果失真。

不同于很多简化版的光伏组件模型只做了外观面片，这个模型把每一层的结构都做了独立的实体拆分，做产品开发演示时可以单独隐藏某一层展示内部构造，给非技术人员讲解光伏组件的封装逻辑时非常直观；做教学实训时，学生可以通过这个模型清晰理解每一层材料的作用，不需要拆解真实组件就能掌握封装结构的逻辑。在做BIPV光伏建筑一体化项目设计时，这个模型可以直接嵌入建筑屋面、幕墙的装配体中，校验组件与建筑结构的配合间隙，提前排查安装干涉问题，避免现场施工时出现尺寸 mismatch 的问题。铝框的角码连接位置也做了细节还原，边框的拼接缝隙、密封胶的填充位置都有体现，做防水结构设计时可以直接参考这些细节优化安装工艺。
