12串30A锂离子电池硬件保护板结构

在低速电动两轮车、便携式储能电源、小型工业备用电源这类采用12串锂离子电池组的应用场景里，硬件式BMS是保障电池组充放电安全、延长电芯循环寿命的核心配套部件，这款30A容量的硬件BMS，就是针对持续放电电流不超过30A的中小功率锂电场景开发的保护结构。从实际使用需求出发，这类硬件BMS不需要复杂的通讯协议与SOC计算功能，核心是靠纯硬件逻辑触发保护动作，响应速度快、电路结构简单、故障率低，适合对成本敏感、不需要数据交互的锂电配套场景，比如小型电动工具的外挂电池包、家用太阳能储能的低压电池组、电动滑板车的内置电池组等，都能适配这类硬件保护板。

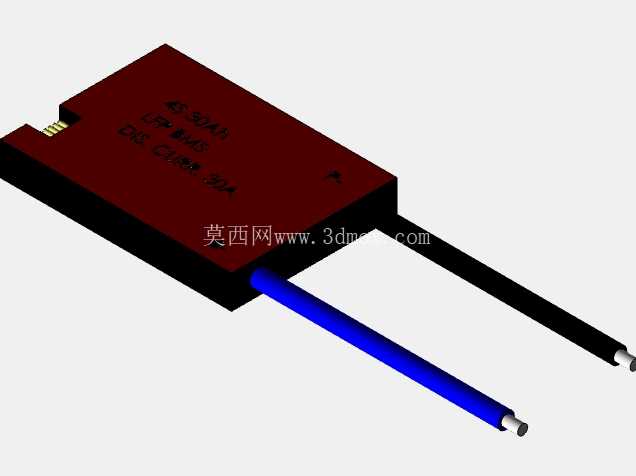

设计这款BMS结构的时候，首先要考虑的是功率回路的载流能力，30A的持续放电电流，要求主功率走线的铜箔厚度足够，功率MOS管的选型要留足余量，避免长时间大电流工作时出现过热降额或者烧板的问题。从结构外形来看，这款BMS采用长条形板基设计，主体板身的宽度适配常规18650或者21700电芯组的排布间隙，不会额外占用电池包的横向空间，板身一端预留了电芯采样的金手指接口，直接对应电池组的串联采样排线，不需要额外飞线，能减少组装时的接线错误率。两根功率引出线分别对应总正总负，蓝色的主功率线做了加粗处理，线径匹配30A持续载流的要求，接线端预留了足够的剥线压接长度，方便组装时和电池包的输出端子、充电接口做可靠连接。

安装边界上，这款BMS的板身厚度控制在常规PCB板加元件的安全高度内，贴装在电池组侧面的时候，不会和电池组的固定支架、外壳内壁产生干涉，板身上的元件布局做了高低压分区，采样回路的小信号元件和功率回路的大电流元件分开排布，减少大电流通断时对采样信号的干扰。硬件保护的逻辑覆盖了锂电应用的核心风险点：过充保护会在单串电芯电压达到上限时切断充电回路，避免电芯过充引发鼓包、漏液甚至热失控；过放保护会在单串电芯电压降到下限时切断放电回路，避免电芯过放导致容量不可逆衰减；过流保护会在放电电流超过30A阈值时快速切断回路，避免外部短路或者负载过载烧坏电芯和板身；还有温度保护的预留位置，可以根据需求加装NTC热敏电阻，监测板身或者电芯温度，超温时触发保护。

从结构设计的细节来看，板身的边缘做了圆角处理，避免组装时尖锐边角划破电芯的绝缘外皮，功率元件的位置预留了散热空间，长时间大电流工作时热量能自然散出，不需要额外加装散热片就能满足30A持续工作的温升要求。采样接口的金手指做了镀金处理，提升接触可靠性，避免长期使用后氧化导致采样电压不准，引发保护误动作。引出线的根部做了应力释放设计，避免组装或者使用过程中拉扯引线导致焊盘脱落。这类硬件BMS的结构设计不需要复杂的外壳，直接贴装在电池组的绝缘层上，通过环氧板或者青稞纸做绝缘隔离，就能满足电池包内部的绝缘要求，整体结构紧凑，能最大化利用电池包内部的有限空间，提升电池包的空间利用率。在实际选型适配的时候，只需要确认电池组的串数是12串、持续放电电流不超过30A，不需要额外调试参数，硬件电路已经预设好所有保护阈值，直接接线就能使用，组装门槛低，适合批量生产的标准化锂电产品配套。
