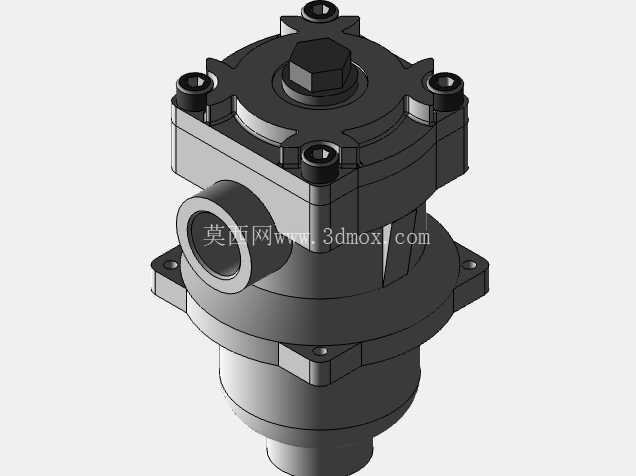

贺德克回油过滤器

先进技术概述：HYDAC 回油过滤器是一种专门的过滤系统，旨在净化返回油箱的液压回路油。 该过滤器属于德国领先的HYDAC系列，代表了液压系统保护和精确油品质量控制领域的技术巅峰。 RF BN/HC 330 D 10 A 1.0│ │ │ │ │ │ └── 版本（1.0：不带旁通阀）│ │ │ │ │ └──── 连接类型（A：管套）│ │ │ │ └──────～ 过滤 等级（10：10微米）│ │ │ └────────～ 滤芯尺寸（330 mm）│ │ └────────── ─ 连接类型（D：二端口版本）│ └──────────── 压力系列（HC：高压）└────────────── 过滤器类型（RF：回油管路过滤器）常见分类：RF BN：法兰安装回油管路过滤器RFCO：紧凑型回油管路 过滤器RFO：带止回阀的回油过滤器RFBO：带独立支架的回油过滤器结构和工程设计： 1． 主体（过滤器外壳）：材料及制造：材质：ST 52-3N 钢或 304/316 不锈钢制造：TIG 焊接，X 射线检测处理：环氧粉末涂层（RAL 5010）打磨：内外均质液压设计：内部设计：┌──────────────────────────────┐│进油→涡流室→初级分离 ││ ↓ ││ 过滤元件 ← 均压 ← │ ↓ │ 出油口 ← 洁净室 ← │└──────────────────────────────┘2. 过滤元件：HYDAC 过滤技术：a． 德

pth 过滤： 材质：经过处理的玻璃纤维 结构：密度分级的多层 特点：容量大，负载分布均匀 效率：β?? ≥ 200b。 表面过滤：材质：细涤纶网结构：平行层特点：精度高，抗堵塞效率：β??≥1000c。 混合过滤：组合：深层+表面过滤优点：结合了两种类型的优点应用：高精度系统3。 密封系统：静态密封：主环：NBR 70 Shore（耐油）辅助环：用于化学品的 FKM 密封设计：多层泄漏测试：1.5 × 工作压力元件密封：设计：橡胶 O 形圈密封材料：NBR 或硅胶压力：高达 10 bar 静态寿命：> 5000 工作小时4。 报警和指示系统：机械堵塞指示器类型：带指示针的 P3i 范围：0-5 bar 压力损失信号：绿色/黄色/红色精度：±0.2 bar
