辐条式BLDC轮毂电机轮组结构设计

这套辐条式BLDC轮毂电机轮组，核心是将无刷直流驱动单元与辐条式车轮做深度集成，省去了传统电驱方案里的传动轴、减速器、链轮等中间传动部件，在两轮电动车、低速电动代步车、特种巡检机器人的行走机构中应用十分广泛。日常做行走机构选型时，这类集成轮组最突出的优势是传动链路极短，动力从定子绕组输出后直接作用于轮辋，没有中间啮合、传动的损耗，整套驱动的传动效率比中置电机加链条传动的方案高出15%以上，同时也省去了后期维护链条张紧、润滑的工作量，适合对维护频次要求低的商用代步设备。

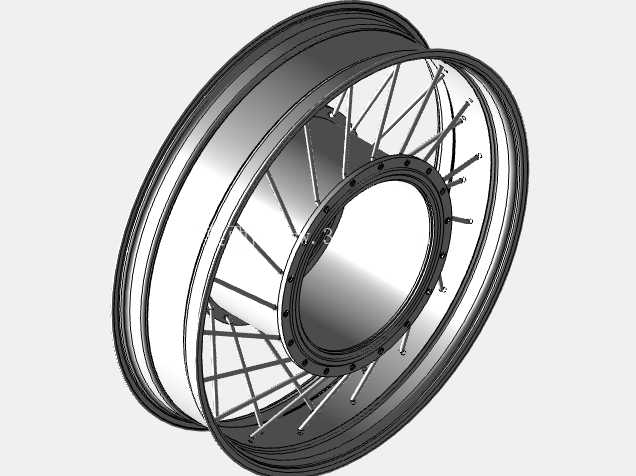

从结构设计逻辑来看，这套轮组把BLDC电机的定子固定在轮轴位置，转子外壳直接和轮辋的安装法兰做刚性连接，辐条采用等强度的放射状排布，每根辐条的端头都做了弯折挂接结构，一端勾住轮辋内侧的挂孔，另一端固定在转子法兰的辐条座上，通过调整辐条的张紧度，可以保证轮辋的端面跳动、径向跳动控制在合理范围内，避免行驶过程中出现轮组偏摆、抖动的问题。设计时特意将电机本体的重心落在轮轴的中心线上，不会因为集成电机导致轮组出现单侧偏重的问题，轮组转动时的动平衡更容易校准，高速运转时的震动量能控制在允许范围内。

安装边界方面，轮组的中心轴为标准台阶轴结构，轴端预留了平键安装位与锁紧螺纹，可直接适配常规代步车的前叉/后平叉安装槽，不需要额外做转接件设计。轮辋的宽度、直径匹配常规的真空胎或有内胎轮胎规格，轮胎拆装的操作逻辑和普通辐条轮完全一致，售后维修不需要特殊工装。电机的出线位置从轴中心的通孔穿出，走线顺着平叉或前叉的内侧排布，不会和轮组的转动部件产生干涉，也避免了走线外露被剐蹭破损的风险。

实际使用场景中，这类集成轮毂电机轮组不需要额外布置传动部件，能给整车留出更多的电池、储物空间，在共享电单车、景区观光代步车、厂区短途转运电动车上的适配性很强。辐条结构相比一体式铸造轮辋，抗冲击韧性更好，在经过路面坑洼、减速带时，辐条可以产生微小的弹性形变吸收部分冲击载荷，不会像一体式铸轮那样遇到强冲击直接出现开裂，更适合复杂的非铺装路面使用场景。设计时对辐条的排布密度做了优化，既保证了轮组的整体径向承载能力，又不会因为辐条过密增加轮组的整体重量，同时辐条之间的间隙足够大，方便日常清理缠绕在轮组上的杂物，也能给电机本体留出足够的散热空间，长时间大负载爬坡时，电机产生的热量可以通过辐条之间的空气对流快速散出，避免绕组过热出现退磁问题。

转子法兰和轮辋之间的同轴度是这套结构的设计核心，建模时所有辐条座的安装孔都采用圆周阵列方式生成，位置度公差控制在0.1mm以内，保证每根辐条安装后的张紧力均匀，不会出现单根辐条受力过大断裂的问题。电机端盖和转子外壳的配合面做了密封槽设计，可加装密封圈满足IP65级别的防护要求，雨天行驶或者经过积水路面时，不会有水进入电机内部造成绕组短路。轮轴两端的轴承选用深沟球轴承，可同时承受径向载荷和部分轴向载荷，应对转弯时的侧向力足够可靠，轴承的安装位做了台阶限位，避免轮组受到侧向冲击时轴承出现窜动。
