汽车冲压模具用深沟球轴承结构

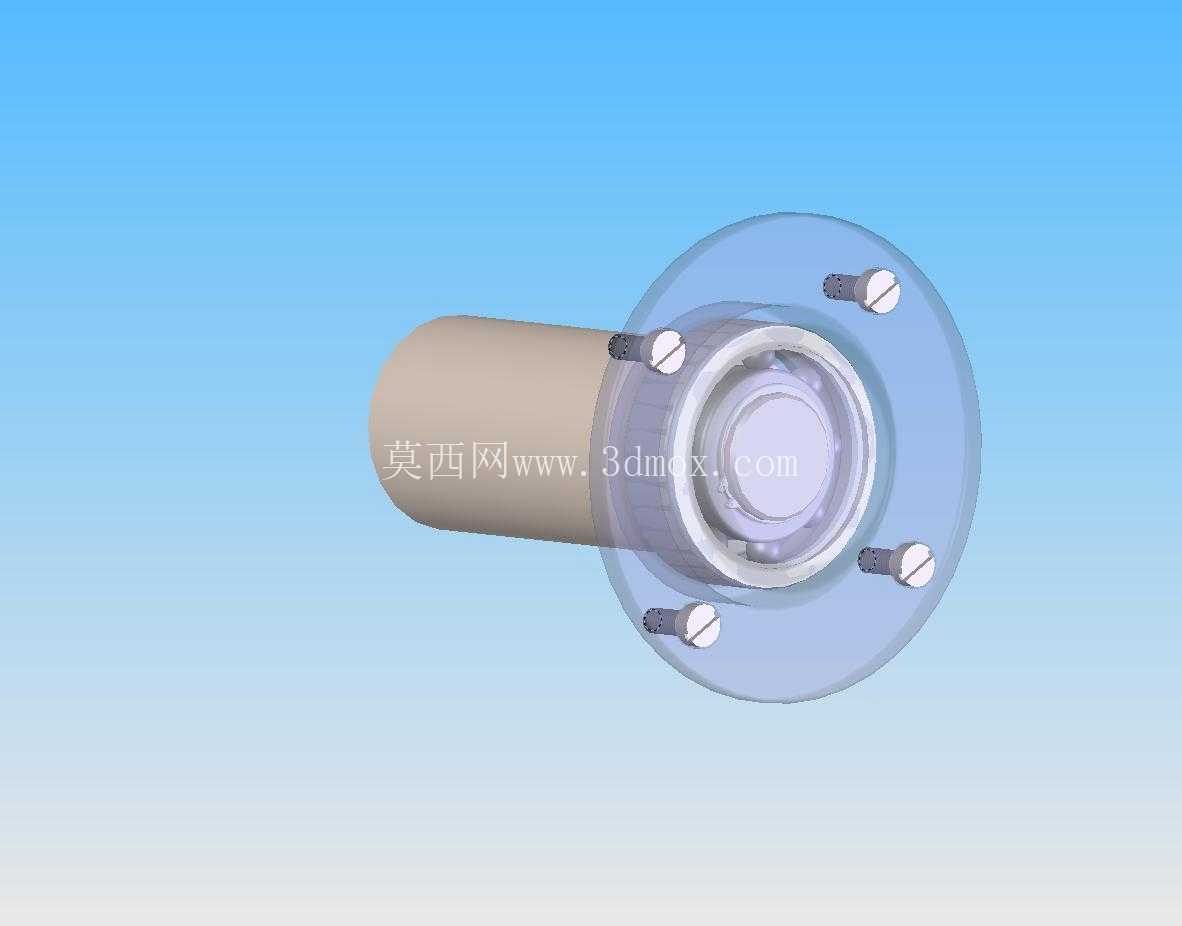

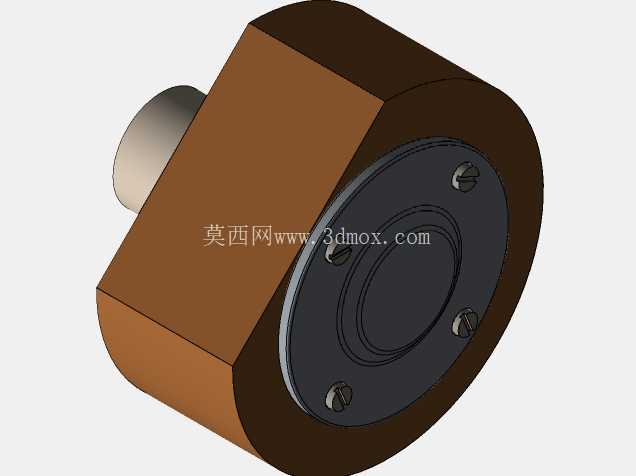

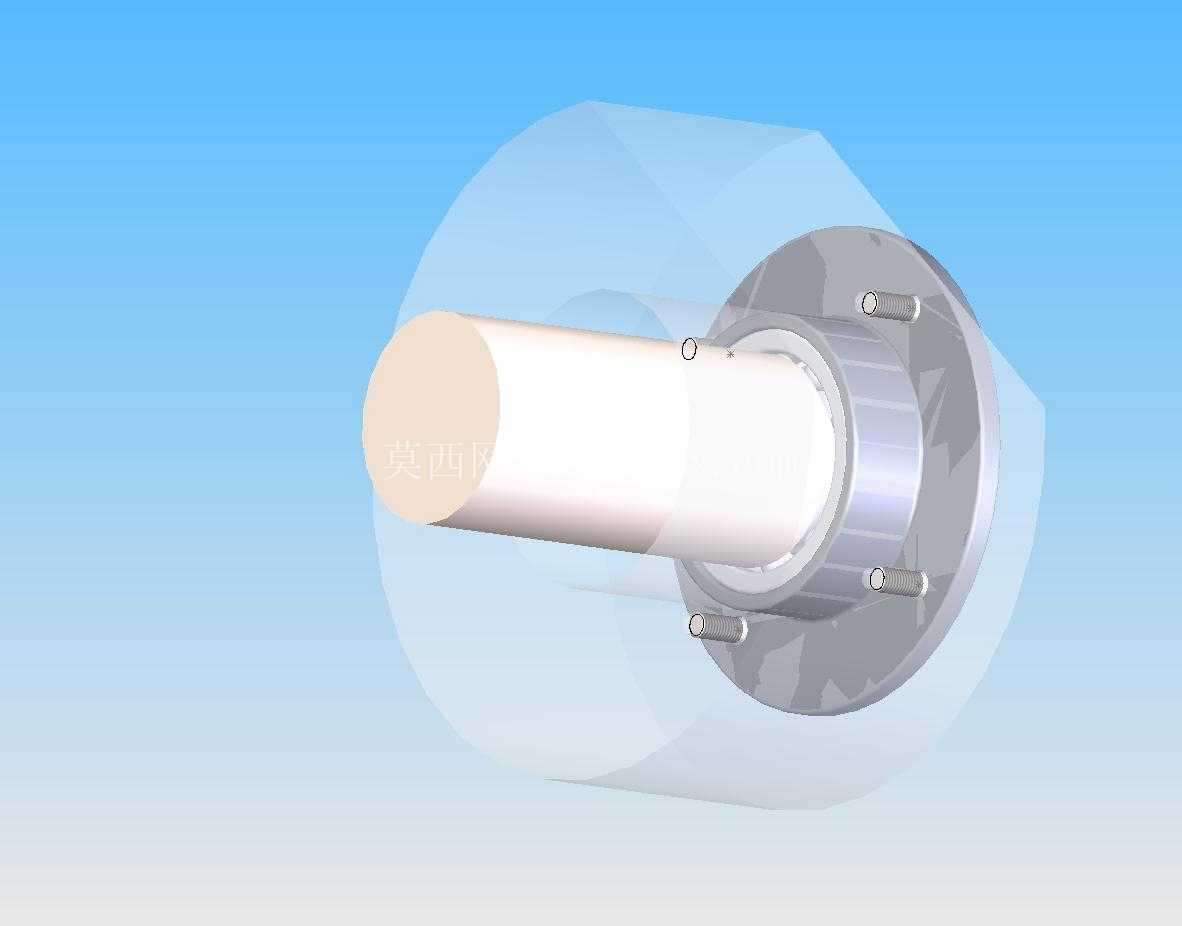

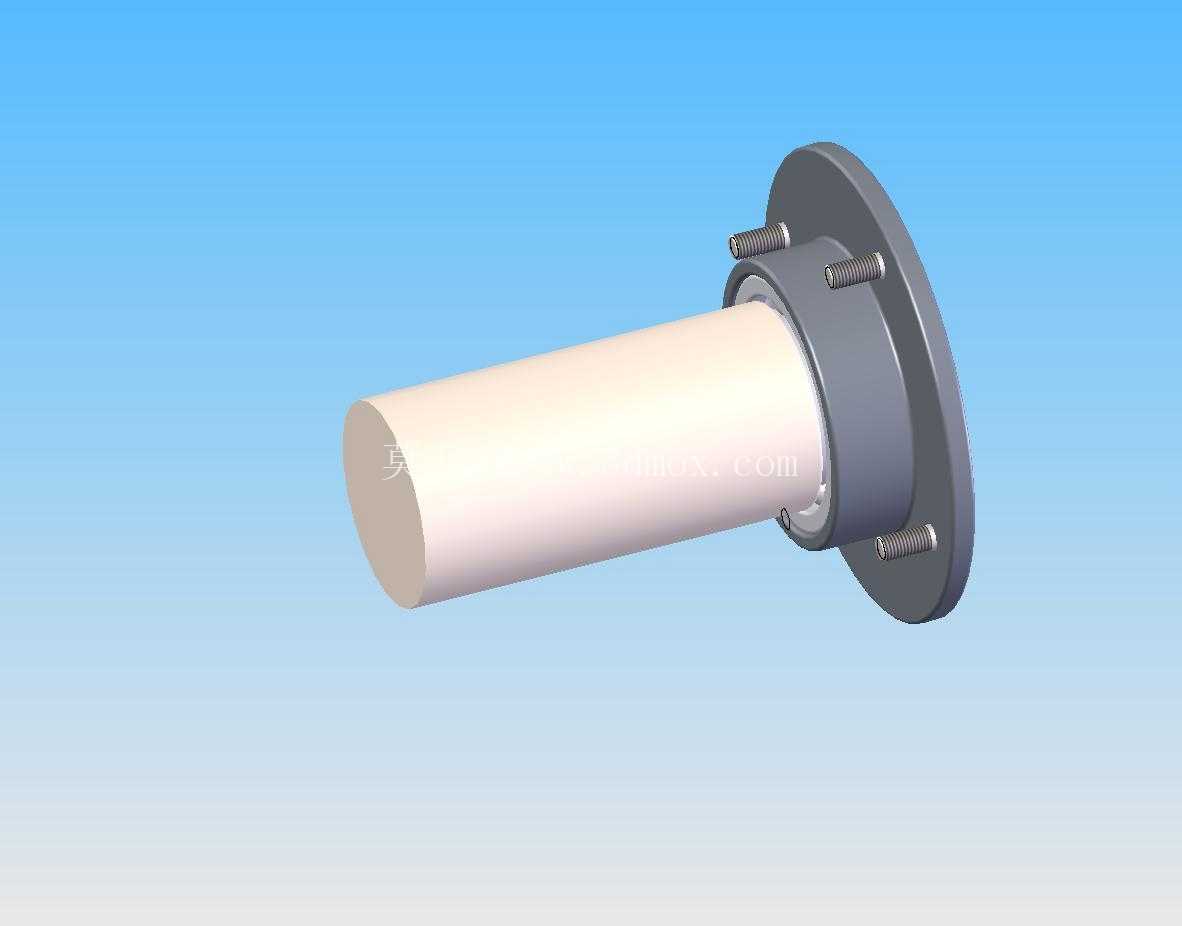

在汽车覆盖件冲压生产线上，模具内部的回转类辅助机构对支撑部件的径向承载能力、回转精度有着极为严苛的要求，这套适配冲压模具工况的深沟球轴承结构，正是针对模具内导轮、送料辅助辊、斜楔复位回转副的实际使用需求完成的结构设计。不同于通用传动场景使用的标准深沟球轴承，这套结构充分考虑了冲压车间多粉尘、交变冲击载荷、间歇式启停回转的工况特点，在轴承外圈与模具安装位的配合段做了适配方形安装座的结构优化，省去了额外设计轴承压盖、定位套的工序，能直接嵌入模具模板的预制安装槽内，通过端面上的四颗紧固螺钉完成轴向锁止，安装时无需额外调整同轴度，方形安装座的直边结构可直接承受冲压过程中传递的径向冲击载荷，避免传统圆形轴承座在冲击下出现转动移位的问题。从功能特性来看，这套轴承的内圈伸出端设计为光轴配合结构，可直接套接模具内的导套、滚轮或者复位摆臂，内圈与轴的配合选用过渡配合公差，既保证回转过程中无相对窜动，又能在模具维护时快速完成拆卸更换，轴承内部的滚道曲率经过优化，能够同时承受径向载荷与小部分轴向载荷，适配冲压模具内斜楔机构工作时产生的复合受力，避免滚道在交变冲击下出现点蚀剥落。设计过程中优先考虑了模具安装的边界限制，整体安装座的外轮廓尺寸适配常见的汽车冲压模具模板厚度，伸出轴的长度控制在不与模具其他运动部件发生干涉的范围内，端盖的密封结构采用接触式橡胶密封，能够阻挡冲压生产过程中产生的金属碎屑、润滑油雾进入轴承滚道内部，延长维护周期。实际应用中，这类轴承结构多用于汽车冲压模具的料架送料滚轮支撑、斜楔机构的回转铰接点、废料滑板的导向滚轮位置，相比直接采购标准轴承再自行加工安装座的方案，一体化的结构设计减少了装配累计误差，轴承的回转同心度可控制在0.02mm以内，能够保证送料过程中板料的定位精度，避免因支撑部件间隙过大导致的板料送进偏差，进而减少冲压件的面品缺陷。在结构细节处理上，安装座的棱角处做了小尺寸倒角处理，避免装配时与模具安装槽的棱边发生卡滞，紧固螺钉选用内六角圆柱头螺钉，螺钉头部沉孔深度与螺钉长度匹配，装配后螺钉头部不高出端盖平面，不会与周边运动部件产生刮擦，轴承的注油通道设计在端盖侧面，可在不拆卸模具的情况下完成定期润滑脂补充，适配汽车冲压生产线快速换模、少停机的生产需求。从安装边界来看，方形安装座的相邻两个侧面设计有定位基准面，装配时可直接贴合模具安装槽的定位侧壁，无需额外打表找正就能保证轴承轴线与模板平面的平行度要求，伸出轴的轴端做了倒角引导，方便配套的滚轮、摆臂部件快速套装，轴端预留有卡簧槽，可通过轴用卡簧对配套部件做轴向限位，防止高速回转过程中部件脱出。不同于通用机械上使用的深沟球轴承，这套结构完全围绕冲压模具的实际安装空间、受力特点、维护需求做了针对性优化，没有多余的结构设计，所有尺寸公差都适配冲压模具的加工精度等级，普通的数控铣床即可完成安装槽的加工，无需高精度磨削工序，能够降低模具的整体制造成本，同时在实际生产中能够承受每分钟15-30次的冲压冲击载荷，使用寿命满足汽车冲压模具几十万次冲次的使用要求，减少生产过程中的停机维护频次。
