三角棱形标识构件结构设计方案

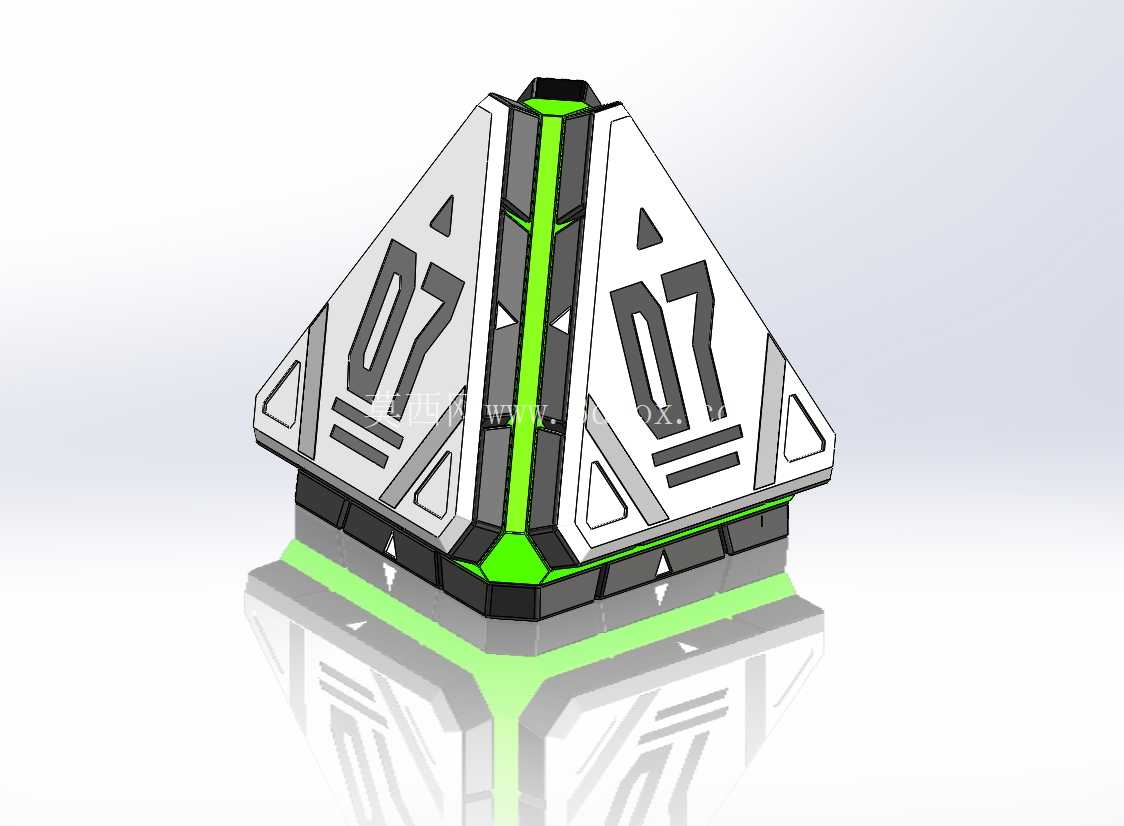

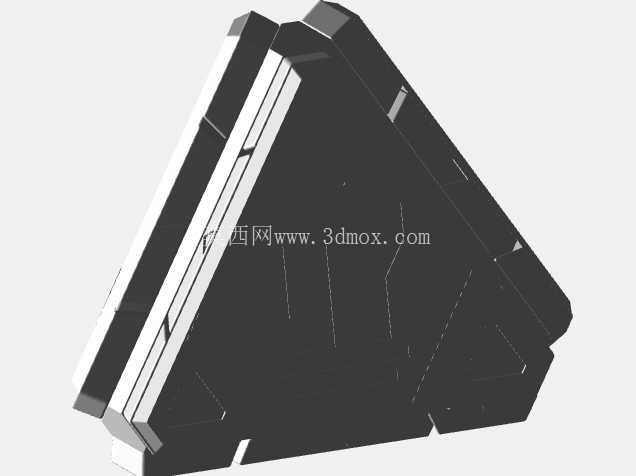

在汽车外饰个性化定制改装、赛事主题展陈装置搭建、工业风文创周边开发的场景中，这类三角棱形标识构件的应用需求正在逐步提升，不同于常规平面标识牌的贴装形式，该构件采用立体棱面结构，可同时适配三个方向的视觉识别需求，在车辆A柱外侧装饰、改装车机舱内标识点缀、线下品牌快闪装置的立体标识单元等场景下，都能实现无死角的标识展示效果，避免平面标识在侧视角度下辨识度不足的问题。从实际功能层面看，该构件并非单纯的装饰摆件，其结构内部预留了标准的卡扣安装位，可直接适配汽车外饰件常用的3mm厚度钣金安装孔位，安装时无需额外打孔破坏原有车身结构，卡扣采用倒钩式设计，安装到位后可承受120N以上的拉脱力，满足车辆行驶过程中振动、风阻工况下的固定可靠性要求，棱面边缘做了R0.8mm的圆角过渡，既避免了尖锐边角带来的安装划伤风险，也符合汽车外饰件的安全法规要求。设计过程中采用混合建模思路完成整体结构搭建，首先以正三棱柱为基础构型，根据实际安装边界确定整体外接圆直径为120mm，总高度控制在85mm，这个尺寸区间既不会因为体积过大遮挡车辆原有灯光、传感器等功能部件，也不会因为尺寸过小导致标识辨识度不足，三个棱面的标识区域做了内凹0.5mm的沉台设计，后续可通过丝印、嵌片粘贴、荧光材质填充等方式完成标识内容的制作，中间的竖向棱边预留了2mm宽度的嵌槽，可嵌入荧光条或者发光导光条，满足夜间场景下的标识识别需求。底部的安装基座做了阶梯式结构，下层基座直径比上层棱体大10mm，形成一圈挡边，安装后可完全遮盖住钣金件上的安装孔，避免孔位外露影响外观整洁度，基座底部做了1.5mm深度的凹槽，可粘贴3mm厚度的EVA泡棉胶条，一方面填补安装面的平面度误差，另一方面起到防水减震的作用，避免车辆行驶过程中构件与钣金面直接接触产生异响。棱体内部做了均匀的筋位加强，筋位厚度控制在1.5mm，既保证整体结构强度，在1.5m高度自由跌落至水泥地面时不会出现开裂变形，也尽可能控制构件整体重量，成品重量控制在120g以内，不会给安装部位带来额外的负重负担。在细节处理上，棱面上的数字标识区域做了微凸0.3mm的立体造型，相比平面印刷的标识更具质感，同时凸起的边缘做了斜度处理，方便后续表面处理时的脱模作业，三个棱面的造型完全对称，生产时可采用一模多腔的冲压或者注塑工艺成型，有效降低单件生产成本，适配批量改装件的生产需求。这类构件除了汽车改装场景外，也可作为工业设备的状态标识单元，安装在设备的棱角位置，从多个操作视角都能清晰看到设备的状态标识，相比粘贴在设备平面上的标识牌，立体棱形结构的抗磕碰能力更强，不容易被设备旁移动的工件、工具刮蹭损坏，在车间设备标识、电竞设备外观装饰、潮玩手办配件等场景下也有较高的适配性。建模过程中优先保证各安装尺寸的公差配合，卡扣的尺寸公差控制在±0.1mm，安装孔位的位置度公差控制在±0.15mm，确保实际生产装配时能够顺利卡入对应安装位，不会出现安装过松或者卡装不到位的问题，各曲面之间做了G1连续过渡，表面没有明显的折痕与棱角，后续做喷漆、电镀等表面处理时能够获得均匀的表面效果，不会出现积漆、镀层不均的问题。
