车载ISO14230与RS232双协议数据转换装置

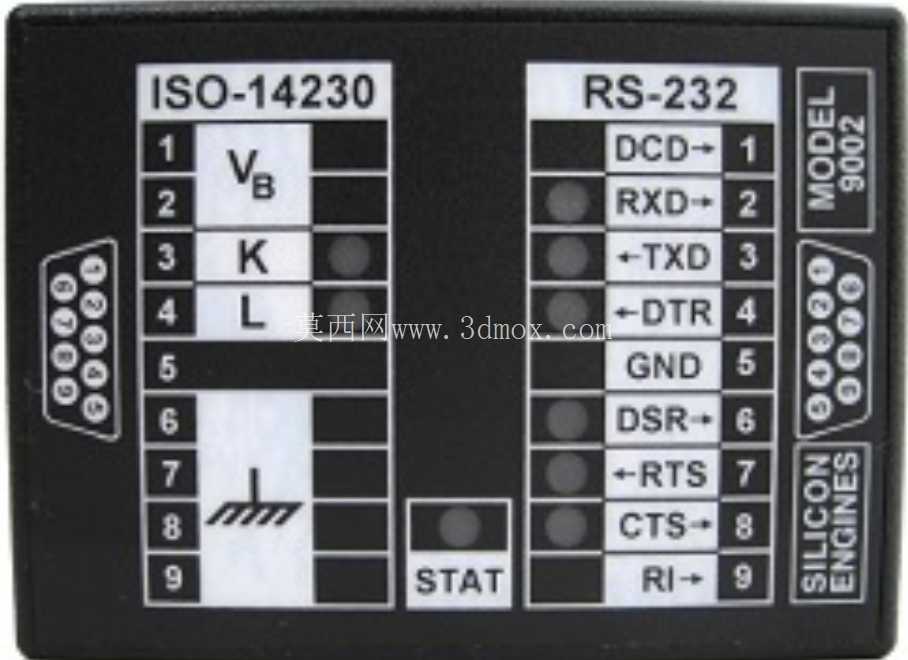

在车载电子测试、整车电控系统调试的现场场景里，不同通讯协议的接口适配一直是一线工程师绕不开的实操问题，这款双协议数据转换装置，正是针对车载诊断链路与传统串口设备的通讯断层设计的硬件适配单元。从接口布局来看，装置正面清晰划分了ISO-14230与RS-232两个独立引脚区域，ISO-14230侧排布9个引脚，定义覆盖电源正极、K线、L线、信号接地等车载诊断协议必备的链路节点，引脚旁预留的状态指示位可直观反馈链路通断状态，方便现场调试时快速排查接线故障；RS-232侧则遵循标准串口引脚定义，覆盖数据收发、流控、信号地等全功能串口信号，可直接对接工控机、串口调试终端等常规工业设备，无需额外做引脚跳改。

设计层面上，这款转换装置采用一体化紧凑壳体，两侧预留的安装固定孔位适配车载测试台架、诊断设备机柜的常规安装间距，壳体表面的引脚标识采用凹印填漆工艺，避免长期插拔摩擦导致标识磨损，适合车间、测试场这类多尘、频繁操作的使用环境。从功能逻辑来看，装置内置的协议转换链路可实现车载K线诊断协议与标准RS232串口信号的双向透传，无需额外外接协议转换网关，在整车下线检测、车载ECU程序刷写、车载电控单元故障诊断场景中，可直接作为诊断设备与车辆OBD接口之间的信号适配节点，减少现场接线的冗余环节。

安装边界上，装置的整体厚度控制在常规车载电子单元的尺寸区间内，可直接嵌入标准DIN导轨安装槽，也可通过侧面固定孔采用螺丝直装的方式固定在测试工装面板上，引脚的插拔方向采用正面直插设计，避免侧面走线带来的线缆弯折应力，长期使用时可降低接口虚接的概率。在实际工程应用中，这类转换装置常被集成在车载诊断测试工装、便携式汽车故障诊断仪内部，作为核心的信号转换单元使用，相比通用的协议转换模块，它的引脚定义完全匹配车载诊断场景的常用接线逻辑，工程师在搭建测试链路时无需反复查阅引脚定义表，可直接按照标识完成接线，大幅缩短测试准备时间。

从结构设计的细节来看，装置正面的STAT状态指示灯位置正对操作人员的常规观察视角，无需侧身即可查看链路通讯状态，RS232侧的流控引脚全部引出，可适配带硬件流控的高精度串口调试设备，满足高波特率下的稳定通讯需求；ISO14230侧的接地引脚与壳体屏蔽层直接连通，可降低车载环境下的电磁干扰对通讯信号的影响，在发动机运转、车载电器大功率工作的复杂电磁环境下，依然能保证诊断信号的稳定传输。壳体的边角采用圆弧过渡处理，避免在工装安装、设备搬运过程中划伤操作人员或线缆绝缘层，整体结构无突出的易损部件，适合在工业现场长期可靠使用。
