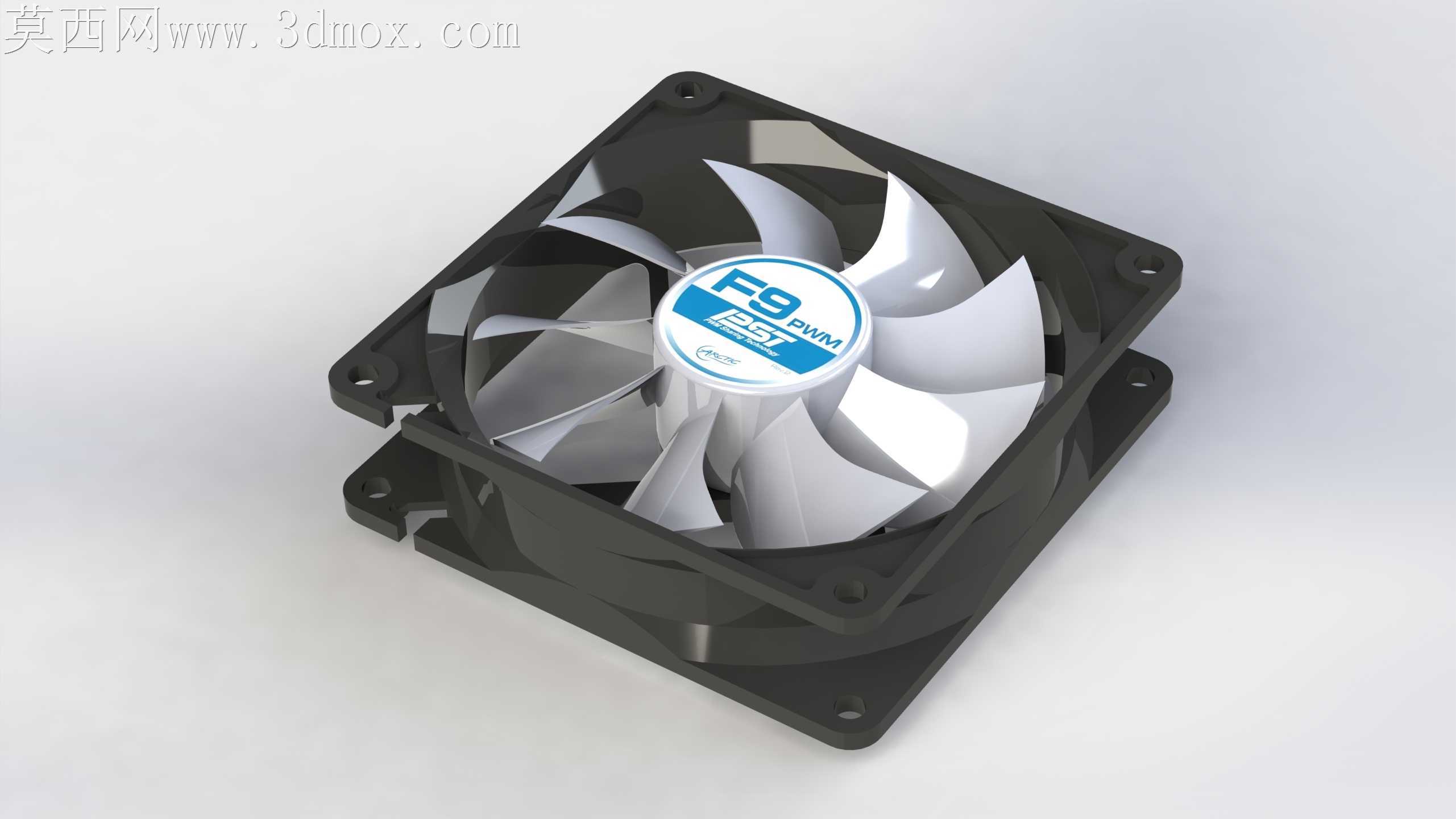

92mm规格北极冷F9PWM机箱散热风扇

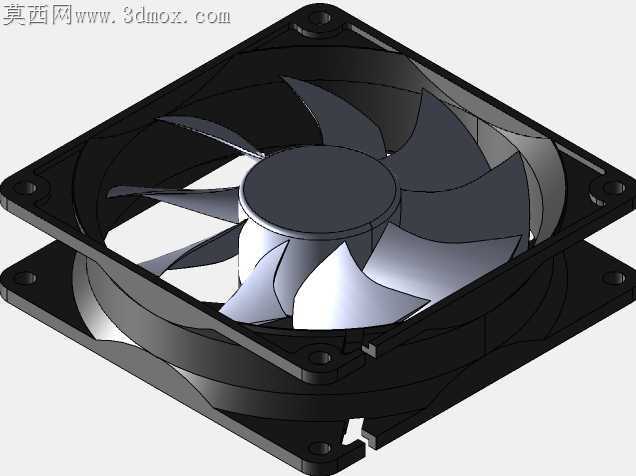

小尺寸机箱风扇的注塑成型环节，最容易出现扇叶动平衡偏差与框体安装孔位同轴度超差的问题，这也是很多市售92mm风扇运行时出现高频共振、转速拉满后异响明显的核心诱因。这款风扇的外框采用边角加厚的方形结构，四个安装沉孔做了0.1mm的拔模斜度预留，既适配M3规格的机箱固定螺丝，也能避免注塑脱模时孔位边缘出现飞边、缺料的瑕疵，安装时螺丝拧入的阻尼感均匀，不会出现滑牙或者框体被顶裂的情况。扇叶部分采用七片大曲率后倾式设计，每片扇叶的前缘做了微小的锯齿状切边，不是为了视觉造型做的装饰，而是切割气流时打散叶尖涡流，降低风切噪音的关键结构，建模时每片扇叶的曲面曲率偏差控制在0.05mm以内，做动平衡仿真时，扇叶根部与轮毂连接的位置做了渐变加厚处理，既保证高速旋转时的结构强度，不会因为长期离心力作用出现扇叶形变，也不会因为局部重量差导致转动时的偏心震动。轮毂中心的标签位做了下沉0.2mm的环形凹槽，贴标后不会因为标签凸起蹭到外框的防护网，中心轴孔的位置预留了含油轴承的安装公差，轴孔与外框安装面的垂直度公差控制在0.02mm，避免轴承安装偏斜导致的转动卡顿、寿命缩短。框体侧面的走线槽做了圆角过渡处理，不会出现尖锐棱角割破供电线绝缘层的隐患，供电接口的卡位凸点尺寸精准，插接到主板针座时卡扣能牢固卡合，不会因为机箱震动出现接触不良导致风扇停转。扇叶与外框内壁的径向间隙预留了0.8mm，既不会因为间隙过大漏风降低风压，也不会因为注塑收缩导致扇叶蹭到框体内壁，出厂前的动平衡校准只需要在扇叶根部加极小的配重块就能达标，减少了生产环节的校准工时。框体四个角的安装位背面预留了减震胶钉的安装槽，胶钉嵌入后不会突出框体安装面，安装到机箱时胶钉能充分吸收风扇转动的微幅震动，避免震动传递到机箱钣金产生低频共振噪音。
