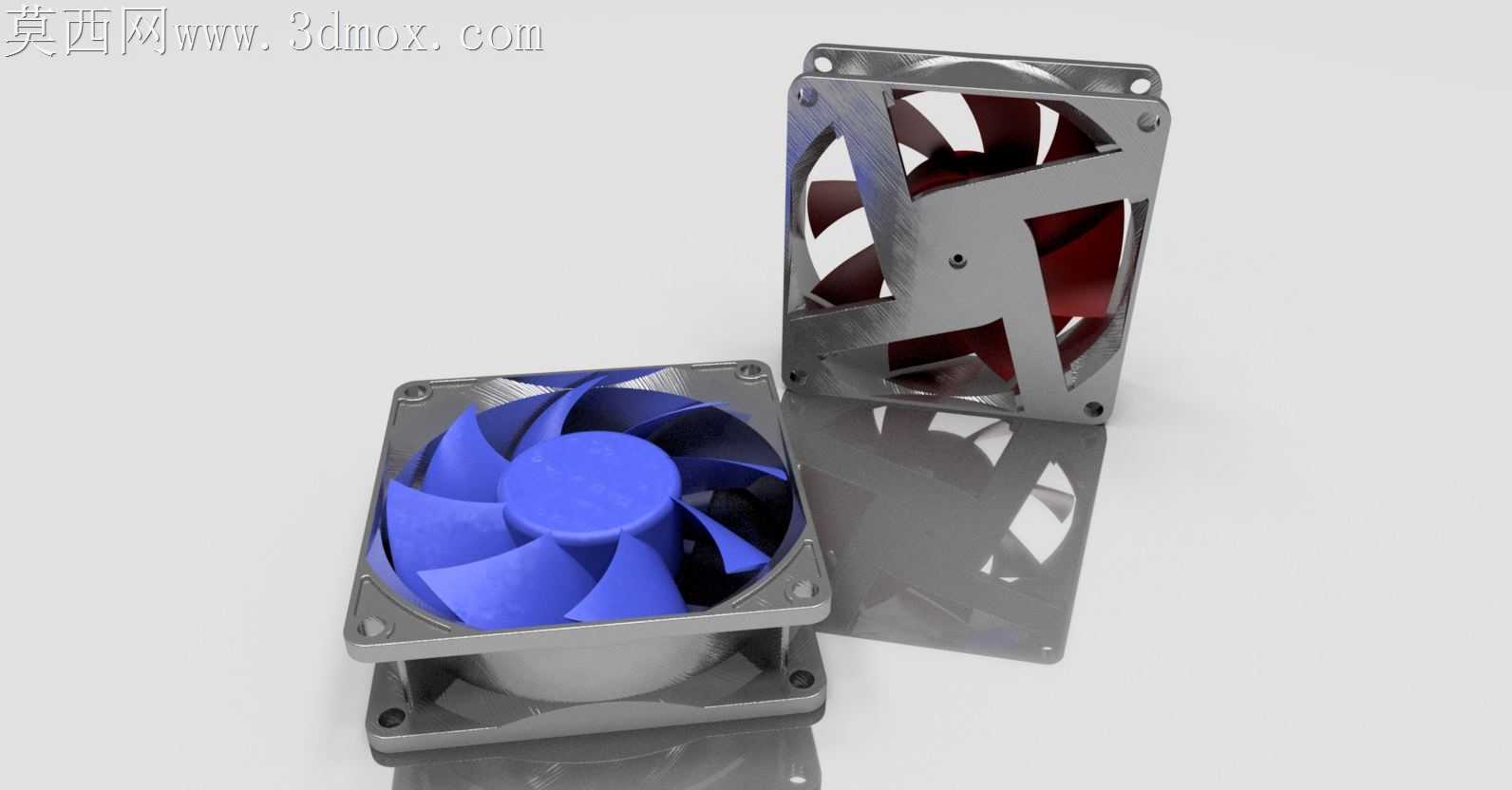

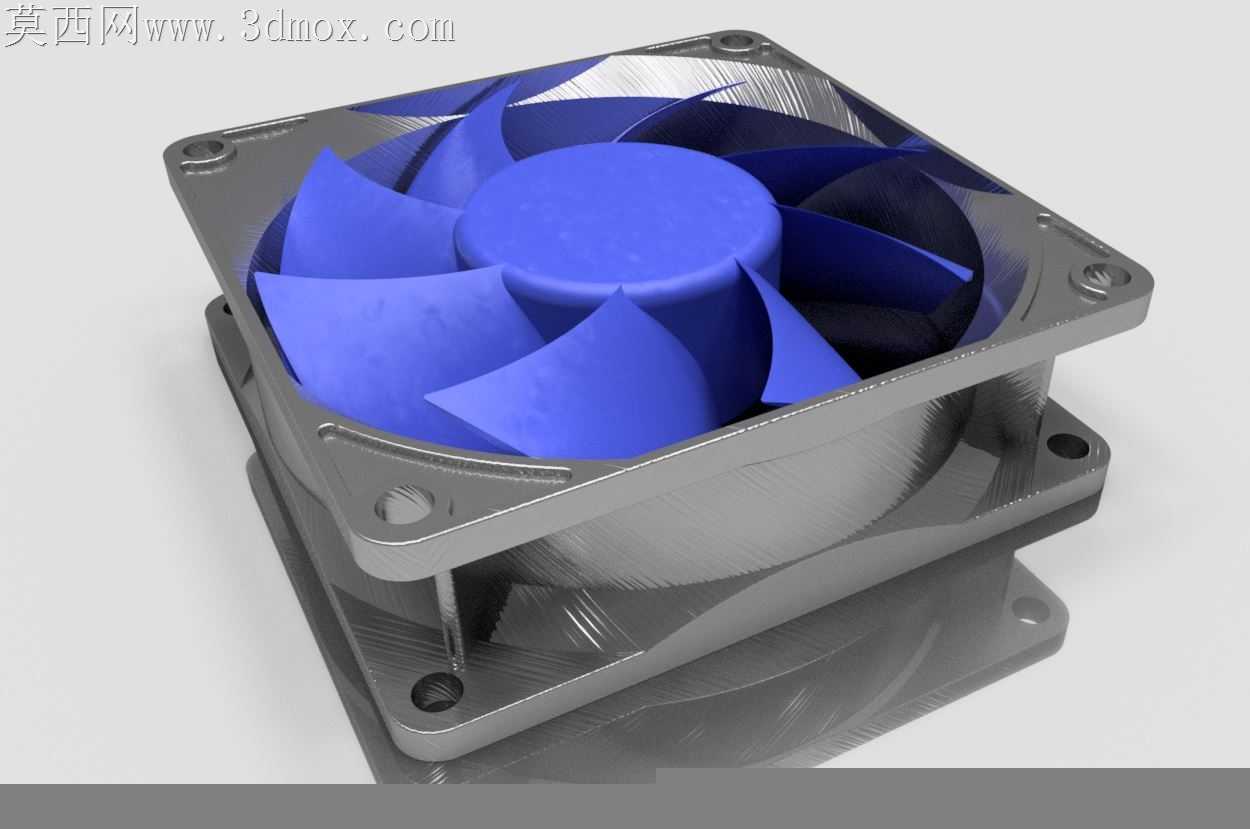

电脑主机用轴流散热PC风扇结构设计

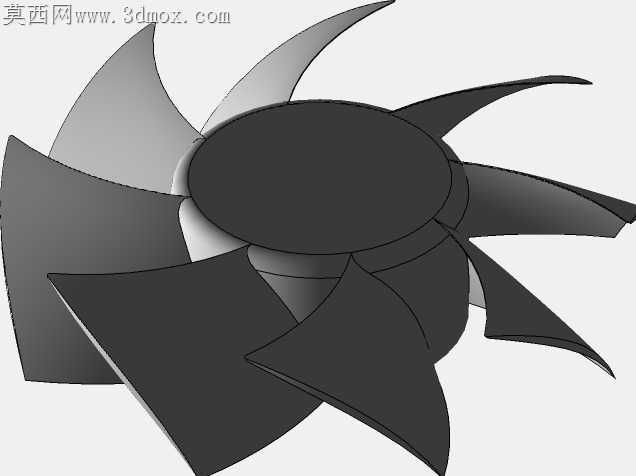

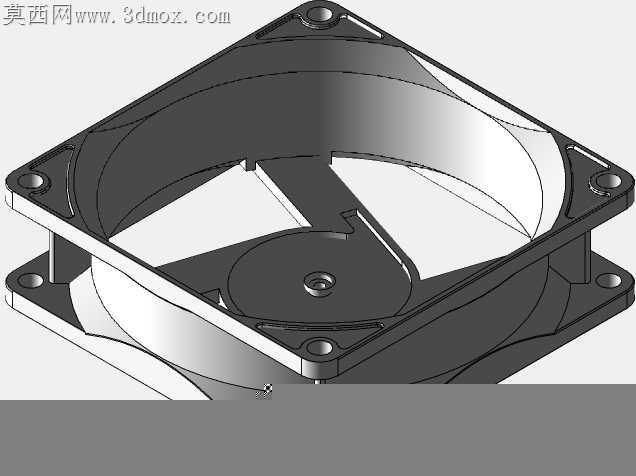

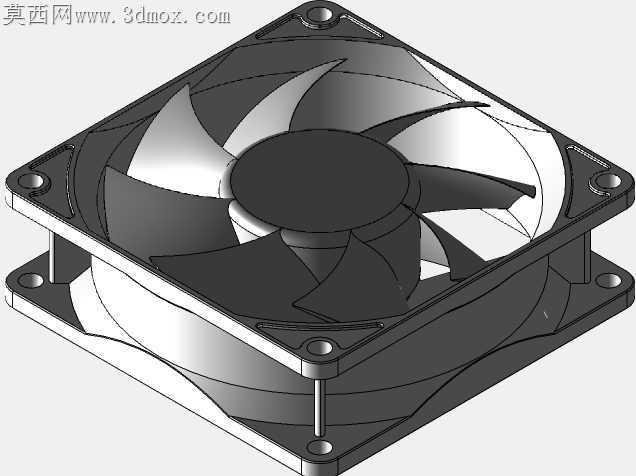

常规PC散热风扇量产时最容易出现的边角漏风、扇叶动平衡偏移问题，在这套结构设计里都做了针对性的落地调整。外框四个角的安装孔位做了0.2mm的沉台深度差，避开螺丝锁附时框体受挤压产生的形变拉扯，不会因为安装应力把扇叶外圈的配合间隙挤偏，扇叶转动时不会蹭到框体内壁产生异音。扇叶的曲面弧度没有盲目追求大倾角的风量参数，每片叶片的前缘做了微小的切角处理，打散高速转动时叶片边缘产生的涡流，降低风切噪音的同时，不会损失核心散热区域的直吹风压。中圈的轮毂位置做了加厚的环形加强筋，刚好对应内部电机转子的安装位，塑料注塑成型时不会因为厚薄不均产生缩水凹痕，转子压装进去的时候配合面贴合度更高，长时间高转速运转也不会出现转子松脱的晃动感。框体底部的走线槽做了隐藏式的卡扣结构，电源线从槽内走的时候不需要额外打胶固定，装配时工人直接把线卡进卡扣就能完成固定，不会出现线材飘到扇叶转动区域被打断的隐患。扇叶和外框之间的径向间隙控制在0.3mm，这个数值是反复调整过的，间隙太大边角漏风会让风压损失15%以上，间隙太小注塑件的成型公差累积很容易出现卡滞，0.3mm的间隙既能覆盖普通注塑工艺的尺寸波动范围，又能把漏风率控制在可接受的区间。外框的侧边做了细密的防滑纹理，徒手安装的时候不容易打滑，不需要借助工具就能把风扇卡进机箱的安装位。扇叶的表面做了哑光的纹理处理，不会因为长时间积灰附着在光滑表面改变扇叶的动平衡，日常使用时清理灰尘也更方便，用毛刷轻轻一扫就能把浮灰带掉。中圈和外框之间的连接筋做了流线型的修形，不会阻挡进风的气流路径，气流经过连接筋的时候不会产生乱流，出风的方向更集中，能精准吹到CPU散热鳍片的核心区域，不会出现气流散溢导致的散热效率下降。这套结构没有用复杂的异形结构，所有的加强筋、卡扣、沉台都是适配常规注塑模具的结构，开模时不需要做复杂的抽芯结构，量产时的良率能提升不少，装配环节也减少了打胶、额外固定件的工序，整体的生产和装配成本都能控制在合理区间，完全适配消费级PC散热风扇的量产需求。
