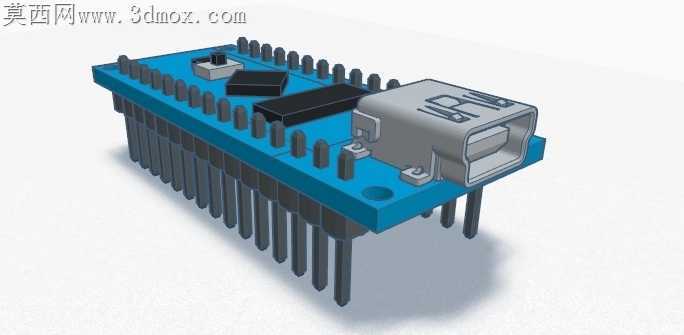

带迷你USB接口的Arduino Nano开发板结构设计

电子开发板的实物打样环节，最容易被忽略的就是接口与板载元件的空间干涉问题，很多新手绘制的PCB在贴片回流焊后，会出现USB接口金属外壳与周边电容、复位按键刮蹭的情况，轻则插拔USB时卡滞磨损外壳镀层，重则挤歪周边贴片元件造成虚焊脱落。这款Arduino Nano的三维结构在设计时，特意给迷你USB接口的金属屏蔽壳预留了0.3mm的周边安全间隙，接口固定焊盘与板边的距离严格匹配常用迷你USB公头的插入深度，不会出现公头插到底后仍有部分触点外露的接触不良问题。板上两排直插排针的间距严格控制在15.24mm的标准面包板兼容尺寸，每根排针的根部都预留了0.15mm的焊盘凸起空间，避免波峰焊时焊锡顺着排针缝隙流到排针插接段，造成后续插接到面包板或扩展板时接触电阻过大。板载的复位按键特意避开了USB接口的插拔操作路径，手指插拔USB线时不会误触复位键造成程序意外重启，按键的帽顶高度比USB接口金属外壳顶面低0.2mm，开发板叠放收纳时不会被上层板压到按键触发复位。主控芯片的摆放位置避开了排针的正上方区域，后期给芯片加装散热片或者烧录夹时，不会被两侧的排针挡住操作空间，芯片周边的贴片电阻电容都顺着排针方向排布，给后期飞线调试预留了足够的烙铁操作空间。PCB板角的安装孔做了0.2mm的沉台设计，用铜柱固定开发板时，螺丝头不会突出板面对上层叠加的扩展模块造成刮蹭，板边的走线离板边距离大于0.5mm，不会因为V-Cut分板时的应力扯断表层走线。USB接口的金属外壳预留了接地焊盘，三维结构里特意把接地焊盘的位置做了加厚处理，焊接时焊锡能充分包裹固定脚，频繁插拔USB线时不会出现接口松脱的问题，接口内部的胶芯定位槽和金属外壳的卡扣位置完全对齐，公头插入时不会出现胶芯偏移造成的针脚短路。排针的长度做了精准匹配，插入标准面包板后露出的长度刚好够搭杜邦线，不会因为排针过长造成相邻针脚的杜邦线短路，也不会因为排针过短造成插接不牢固一碰就掉。
