多工位工业超声波清洗设备结构设计

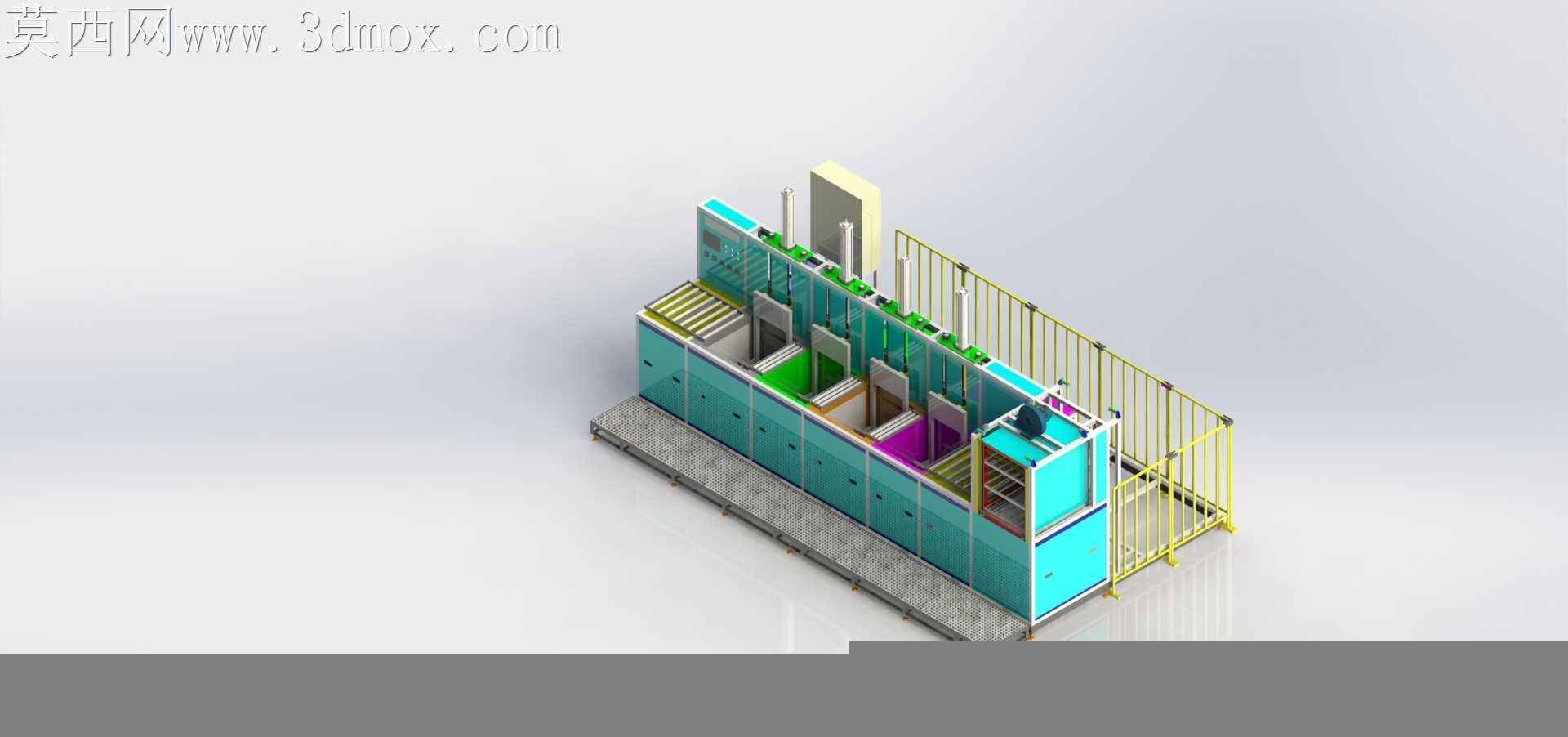

车间里传统单槽清洗设备常出现工件磕碰、清洗液飞溅、工位衔接卡顿的问题，这套多工位清洗结构在落地适配时，先把防护围栏的安装基准做了偏移调整，没有沿用常规的底座外沿齐平设计，而是向内收窄12mm，给侧边维护通道留出足够操作空间，避免日常更换过滤芯时肢体磕碰围栏立柱。槽体之间的衔接过渡板没有做整面平直设计，靠近下料端压出3°的微小倾角，清洗完成的工件随工装篮移动时，表面残留的清洗液会顺着倾角回流到末级漂洗槽，不会顺着板缝滴落到地面造成湿滑隐患。

柜体侧板的拼接处没有采用外露螺丝固定，在板件内侧预压了隐形卡扣槽，安装时对准卡槽推入即可锁定，既避免了螺丝孔位藏污纳垢，也减少了后期清洁柜体表面的工作量。顶部的管路排布特意避开了电气舱的正上方，所有水管接头都做了下倾15°的角度处理，即便出现密封件老化渗液，液体也会顺着管身滴落到接水托盘里，不会渗入下方电气元件造成短路风险。

观察窗的玻璃嵌槽没有做等宽设计，底部槽宽比顶部多2mm，嵌入密封胶条后玻璃的压紧力更均匀，长期受清洗槽温度变化影响也不会出现胶条脱开、玻璃松动的问题。侧边的检修门铰链选用了阻尼可调款式，根据门板实际配重调整阻尼力度，开门时不会出现门板猛砸侧边框架的情况，关门时也能缓慢贴合，减少金属碰撞产生的噪音。

工装篮的导轨对接处特意留了0.8mm的间隙补偿量，长期使用导轨出现轻微磨损偏移时，工装篮移动也不会出现卡滞，不需要频繁调整导轨安装位置。底部接水盘做了分段式抽拉设计，不同工位对应的接水盘可以单独抽出清理沉积的污垢，不用拆开整段柜体就能完成日常维护。围栏的网格间距经过反复核对，控制在80mm以内，既不影响观察内部清洗状态，也能避免操作人员误伸入运行区域造成安全隐患。

槽体内部的超声振子安装位做了加厚凸台处理，振子锁紧后凸台能分散振动传导的应力，不会因为长期高频振动导致槽壁板材出现疲劳开裂。每个工位的溢流口高度做了梯度差设置，前道清洗槽的溢流口比后道高5mm，清洗液逆流时不会出现交叉污染，保证末级漂洗的洁净度。
