CSWA实训用夹持类机械装配结构

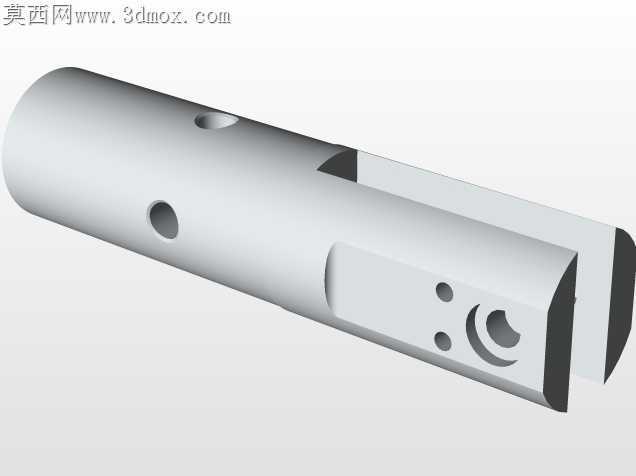

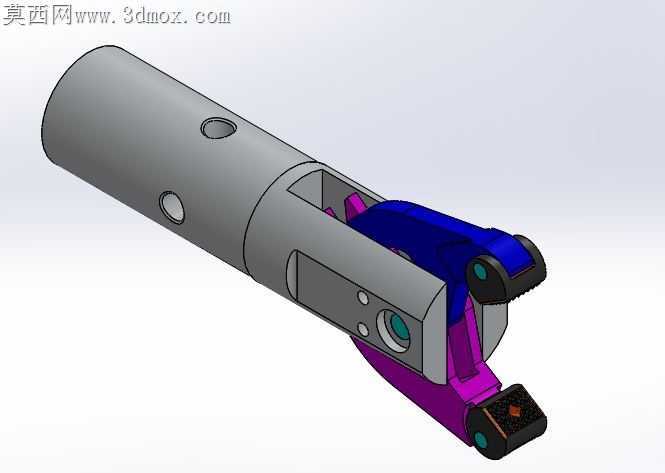

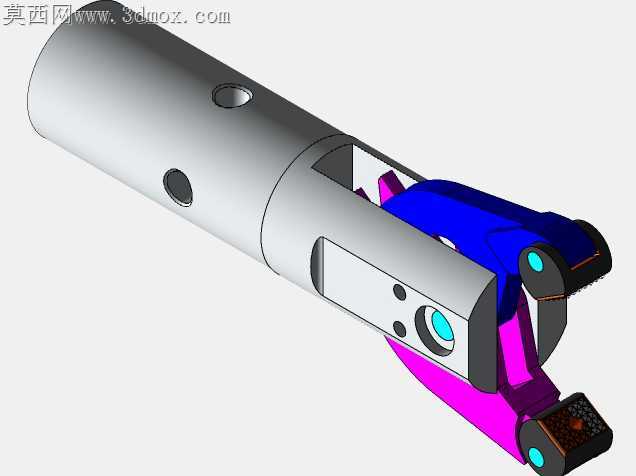

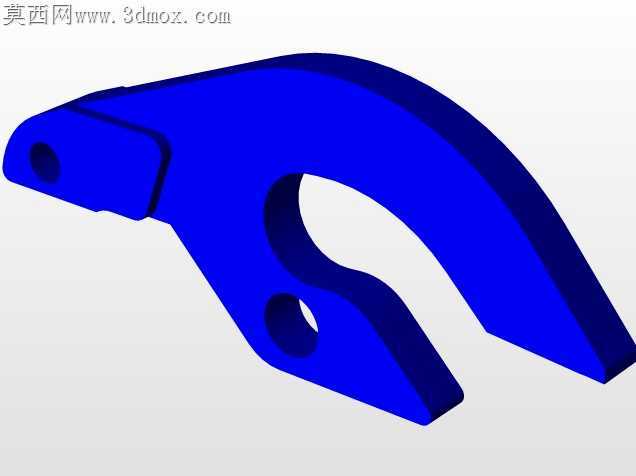

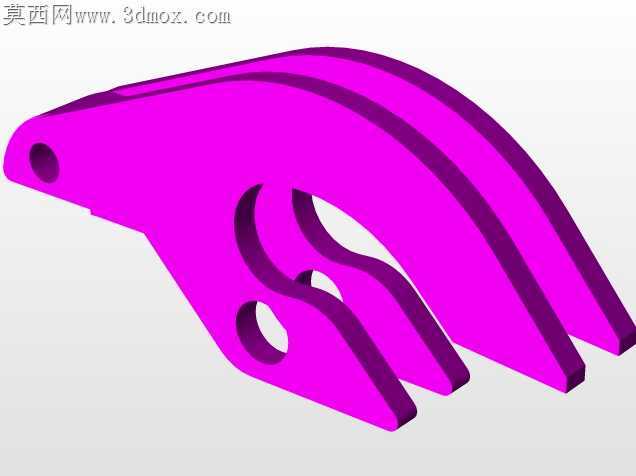

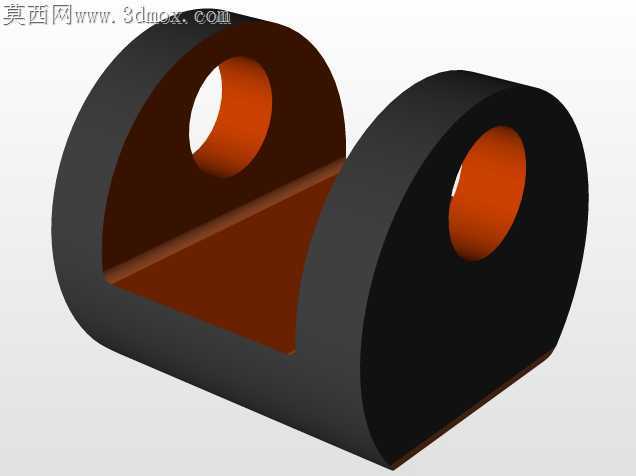

机械技能考核场景里，夹持类装配的公差配合偏差，一直是实训学员最容易踩的坑——稍不注意就会出现钳口开合卡滞、销轴窜动、复位弹簧偏载的问题，这套装配结构正是针对这类实训痛点设计的考核参考样件。筒身主体的两个径向定位孔，孔位同轴度公差控制在0.02mm以内，孔边做了0.2mm的倒角去毛刺处理，避免销轴装配时刮伤配合面，也能减少反复拆装带来的孔口磨损，适配实训场景下多次拆装练习的需求。蓝色摆臂与紫色钳架的铰接位置，特意预留了0.03mm的间隙配合量，既不会因为间隙过大出现钳口摆动旷量，也不会因为过盈配合导致开合阻尼过大，学员装配时能直观感受到间隙配合与过渡配合的实际差异。钳口末端的防滑齿做了等距排布，齿尖倒钝处理避免应力集中，铰接处的衬套采用耐磨材质嵌装，不用更换整个摆臂就能单独更换易损衬套，降低实训耗材的损耗成本。筒身端部的开槽位置，槽宽尺寸与钳架的配合段做了适配，槽壁的平面度公差控制在0.015mm，避免钳架摆动时出现侧向偏移，保证两个钳口的对中精度。整套结构没有多余的装饰性特征，所有特征都服务于装配逻辑的考核点，学员在组装过程中需要依次完成销轴定位、弹簧预压、钳口对中、摆臂阻尼调试多个环节，每一步的配合精度都会直接影响最终的机构动作流畅度。筒身侧面的观察孔，能让学员直观看到内部弹簧的压缩状态，不用拆解就能判断预压量是否合适，也方便考核时快速校验装配是否到位。铰接位置的注油孔预留了足够的操作空间，装配完成后可以直接加注润滑脂，模拟真实设备的维护流程，让实训内容更贴近实际工业场景的装配要求。不同颜色的零件区分，也能帮助学员快速理清零件间的装配层级，不会因为零件外观相似出现装错顺序的问题，降低入门阶段的认知门槛，同时又保留了足够的公差配合考核点，能有效检验学员对装配公差、零件约束、机构动作逻辑的掌握程度。
