卧式自动进料燃煤热水锅炉结构

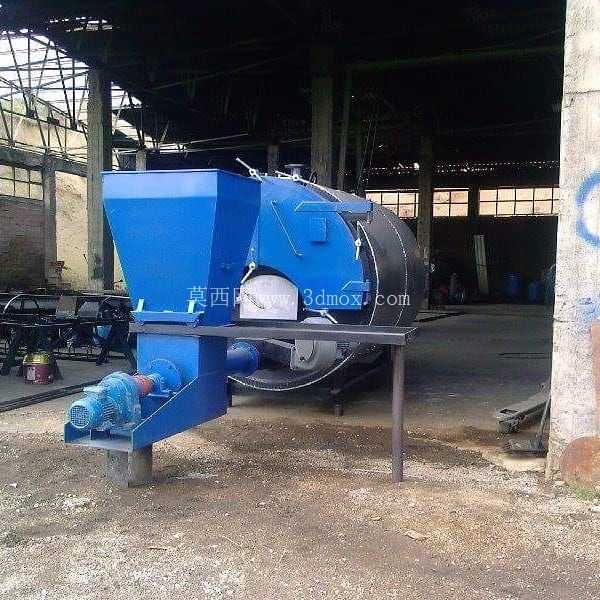

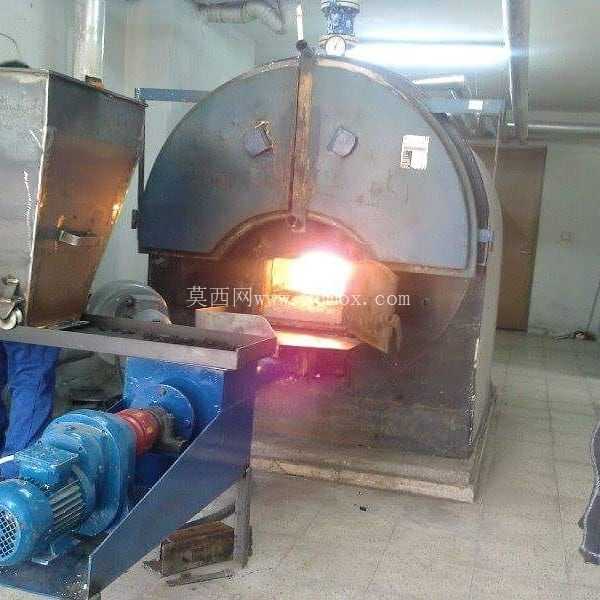

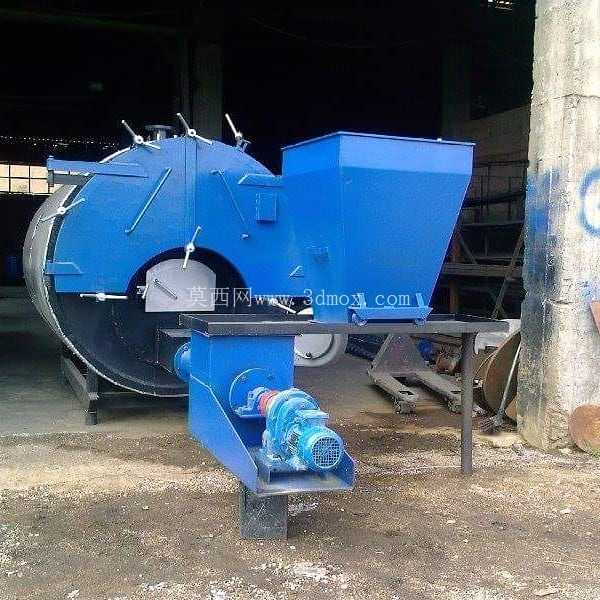

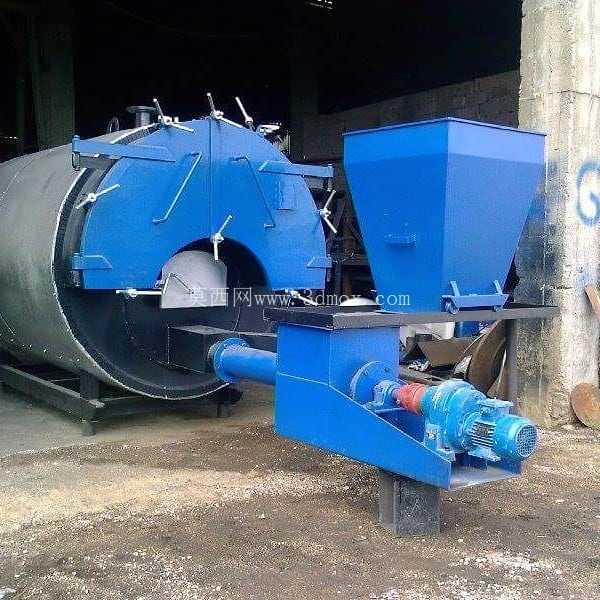

这款卧式布置的自动进料热水锅炉，主要面向中小型工业厂区供暖、生产工艺热水供给、集中式商用建筑采暖场景设计，区别于传统立式手烧锅炉的结构逻辑，整体采用卧式圆筒承压炉体搭配前置斜置进料仓的布局，能在有限的厂房安装空间内实现更长的烟气换热流程，提升燃料燃烧的热利用效率。从结构设计逻辑来看，前置进料仓采用上宽下窄的漏斗式结构，仓壁倾斜角度设置为62度，刚好适配碎煤、生物质颗粒等散状燃料的自然滑落角度，避免燃料在仓内搭桥卡料，进料仓下方衔接螺旋给料机构，配套的减速传动组件直接布置在进料端下方，通过可调速的螺旋轴将燃料匀速推送至炉排燃烧区，给料量可根据出水温度需求动态调整，无需人工频繁添料，能大幅降低值守人员的劳动强度。炉体部分采用标准卧式圆筒承压结构，内部布置多回程烟管管束，高温烟气从燃烧室出来后依次经过二回程、三回程烟管，与炉壳内的水介质充分换热后再从尾部烟道排出，相比单回程炉体，排烟温度可降低近80摄氏度，热效率提升明显。炉体底部设置鞍式支撑支座，两个支座分别布置在炉体总长的1/4和3/4位置，其中靠近进料端的支座为固定支座，远离进料端的为滑动支座，可适配炉体受热后的轴向膨胀位移，避免热应力拉扯焊缝造成渗漏。安装边界方面，整套设备的进料端到炉体尾部的总长度控制在6.2米以内，炉体最大外径1.8米，进料仓顶部最高处距离地面2.7米，配套的传动电机功率为1.5kw，安装时仅需在对应位置浇筑200mm厚的混凝土承重基础，预留出进料端的上料操作空间、炉体侧面的检修清灰通道即可，不需要额外搭建高位操作平台。设备的燃烧区布置在炉体前端靠近进料口的位置，炉排采用轻型链带式结构，燃烧后的灰渣可通过炉排末端的落灰口自动排出，炉体侧面设置有多个观火孔和清灰门，运行过程中可直接观察火焰燃烧状态，定期打开清灰门清理烟管内积灰即可维持换热效率。在实际应用场景中，这类锅炉可直接对接厂区的热水供暖管网，也可配套换热器为生产工序提供恒温热水，相比电加热锅炉运行成本更低，相比燃气锅炉对配套管网的要求更低，适合在没有通燃气管道的城郊厂区、乡镇集中供暖点使用。设计过程中充分考虑了日常维护的便利性，螺旋给料机构的端盖采用快拆式结构，检修时不需要整体拆解进料仓即可更换螺旋叶片或检修传动轴承，炉体的排污口设置在筒体最低处，可定期排出炉内沉积的水垢杂质，延长炉体使用寿命。从三维建模的结构细节来看，所有法兰连接位置均预留了标准螺栓孔位，烟管与管板的连接采用胀接加焊接的工艺结构，进料仓与炉体的连接位置设置有耐火隔热衬层，避免高温直接烘烤进料仓造成燃料提前自燃，传动部分的防护罩采用薄钢板折弯结构，既可以防护传动部件避免杂物卷入，也方便拆卸检修。整套设备的重心高度控制在1.2米以内，运行过程中稳定性较好，配套的给料传动组件与炉体采用一体化底座安装，现场安装时不需要二次找正同轴度，仅需对接进出水口、烟道和电路即可完成调试。
