圆柱轴装式正齿轮键连接传动组件

这套传动组件的核心是通过平键实现齿轮与轴的周向固定，在车间做设备改造时经常碰到这类结构的选型与复刻，尤其是输送线辊道、小型齿轮箱的输入输出端，这类带键槽的正齿轮轴组是最常见的动力传递单元。先从安装边界说起，组件的轴段为等直径圆柱结构，齿轮轮毂的内孔与轴采用基孔制间隙配合，装配时可通过压装或者铜棒敲击就位，键槽的位置对称分布在轴的圆柱面，平键嵌入后完全填充键槽间隙，不会出现周向窜动，能保证启停、正反转工况下的扭矩传递稳定性，不会因为冲击载荷出现键的滚切失效。

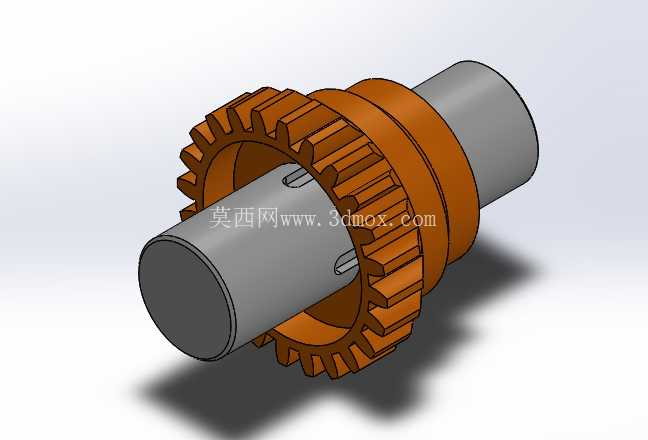

实际应用场景里，这类组件不会单独使用，往往是作为传动链的中间环节，比如轻型输送机的驱动端，电机输出的扭矩通过联轴器传递到该轴段，再通过正齿轮啮合把动力传递到下一级传动辊，带动输送带运行；或是小型台式机床的进给箱内部，通过不同齿数的同类型齿轮滑移啮合，实现进给转速的档位切换。设计的时候首先要考虑的是齿宽与轴径的匹配，图中齿轮的轮毂宽度略大于齿宽，两侧的凸台结构一方面是对齿轮进行轴向定位，另一方面可以避免齿轮啮合时的轴向力直接作用在轴肩或者挡圈上，减少支撑轴承的轴向载荷。

齿形采用标准渐开线正齿，加工时可以用滚齿机一次成型，不需要额外的螺旋角调整，加工成本低，装配时不需要考虑轴向对位的问题，只要保证两个啮合齿轮的中心距符合公差要求，就能实现平稳传动，适合转速不超过1500rpm、传动功率在10kW以内的中低速传动场景。键槽的尺寸是按照轴径的标准规格选取的，不需要单独定制非标平键，现场维护时如果出现键的磨损，可以直接采购标准件更换，降低运维成本。

从结构细节来看，齿轮的齿根做了小圆弧过渡，避免热处理时出现应力集中导致的齿根断裂，轮毂的内孔两端做了倒角，方便装配时轴的导入，不会刮伤轴的配合表面。轴的外伸段长度预留了安装轴承、联轴器的空间，安装时不需要额外对轴进行二次加工，只要按照轴肩的定位位置依次装入轴承、齿轮、锁紧挡圈即可完成组件的装配。在做三维建模的时候，这类结构需要重点注意键槽的对称度公差，要是键槽偏斜，装配后平键会出现单侧受力，运行一段时间就会出现键的压溃，甚至导致齿轮内孔和轴的配合面磨损，出现传动异响。另外齿轮的齿向公差也要控制在合理范围，不然啮合时会出现齿面偏载，加速齿面磨损，缩短组件的使用寿命。

很多刚入行的设计人员在做这类结构的时候，容易忽略轮毂长度与轴径的比例，要是轮毂太短，齿轮在轴上的固定稳定性不足，受径向力的时候容易出现倾斜，导致啮合不良；要是轮毂太长，又会浪费材料，增加组件的整体重量，这套结构的轮毂长度大概是轴径的1.2倍，刚好平衡了固定稳定性和结构紧凑性的要求。在输送线的应用场景里，这类组件往往需要长时间连续运行，所以齿轮和轴的材质一般选中碳钢调质处理，齿面做高频淬火，硬度达到HRC45-50，既能保证芯部的韧性，承受冲击载荷，又能保证齿面的耐磨性，满足长期运行的寿命要求。要是用在齿轮箱内部，还会在齿轮啮合位置预留润滑通道，运行时齿轮油可以直接带到齿面，减少齿面的摩擦损耗。
