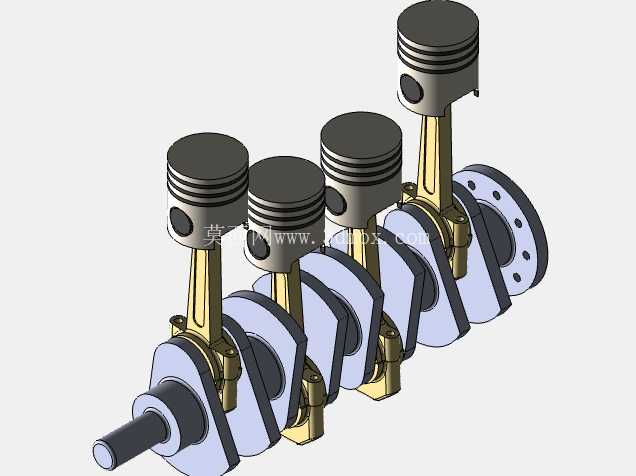

四缸直列发动机曲柄活塞装配结构

这套装配结构是直列四缸往复式内燃机的核心运动单元，直接决定了发动机的动力输出平顺性、机械效率与运转可靠性，广泛搭载于家用乘用车、轻型商用车、小型工程机械等搭载四缸汽油或柴油动力的设备中，是将燃料燃烧产生的热能转化为旋转机械能的核心执行部件。

从实际工况来看，这套组件需要承受燃烧室点火瞬间的爆发压力，通过活塞的上下往复运动，经连杆将直线作用力传递给曲轴，最终转化为曲轴的旋转扭矩输出给飞轮与传动系统。四缸直列的布局采用1-3-4-2或者1-2-4-3的做功间隔角设计，相邻缸的做功行程错开180度曲轴转角，相比三缸机型能大幅降低一阶二阶往复惯性力带来的振动，不需要额外加装平衡轴就能实现不错的运转平顺性，是目前民用动力领域应用最广泛的结构形式。

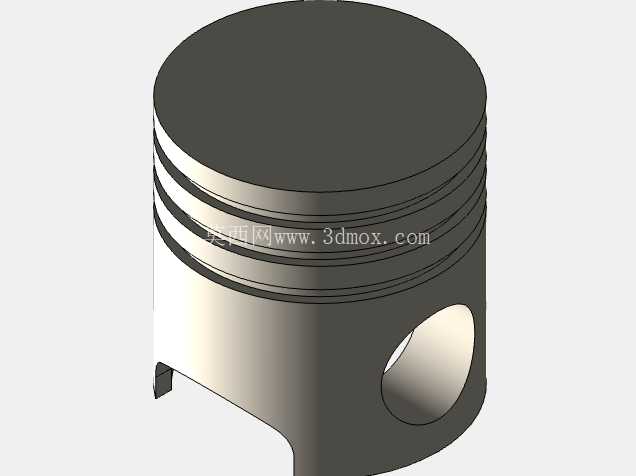

设计过程中首先要匹配整机的排量与压缩比参数，活塞的顶面形状需要和燃烧室造型匹配，预留合适的气门避让坑，避免活塞运行到上止点时与进排气门发生运动干涉。活塞上的三道环槽分别安装两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免压缩压力泄露导致动力下降，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油消耗异常。活塞销采用全浮式设计，工作状态下可以在活塞销座与连杆小头衬套之间自由转动，保证磨损均匀，两端通过卡簧限位防止销子轴向窜动刮伤气缸壁。

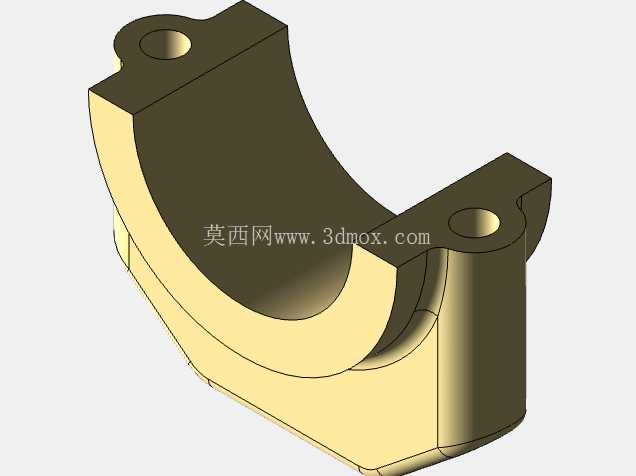

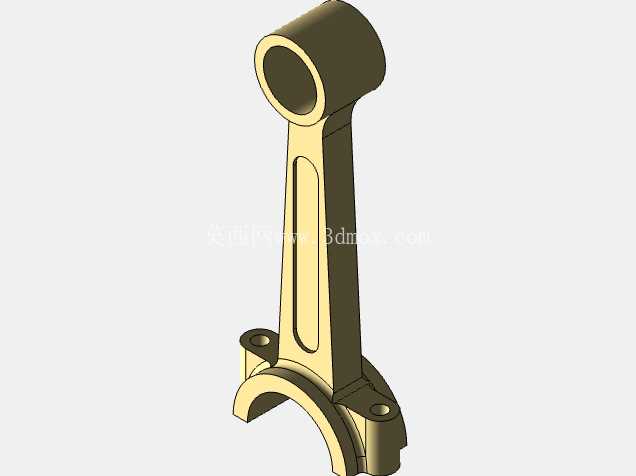

连杆作为连接活塞与曲轴的传力部件，杆身采用工字形截面设计，在保证足够的抗拉、抗压强度与抗疲劳性能的前提下尽可能降低往复运动质量，减少高速运转时的惯性载荷。连杆大头采用分体式设计，通过连杆螺栓与连杆盖紧固在曲轴的连杆轴颈上，轴瓦安装在大头与轴颈之间，表面的油槽与油孔负责导通润滑油，在摩擦副之间形成稳定的油膜，减少运转过程中的磨损。

曲轴的设计需要严格计算各曲拐的夹角与平衡重的配置，四个连杆轴颈分别对应四个气缸的活塞连杆组，平衡重的作用是抵消曲轴旋转时产生的离心力与活塞连杆组往复运动产生的惯性力，降低曲轴主轴承的载荷，减少运转振动。曲轴的主轴颈支撑在缸体的主轴承座上，前端通过正时齿轮或链轮连接配气机构，后端连接飞轮与输出端，整体的轴向定位通过止推片实现，控制曲轴运转时的轴向窜动量在合理的装配公差范围内。

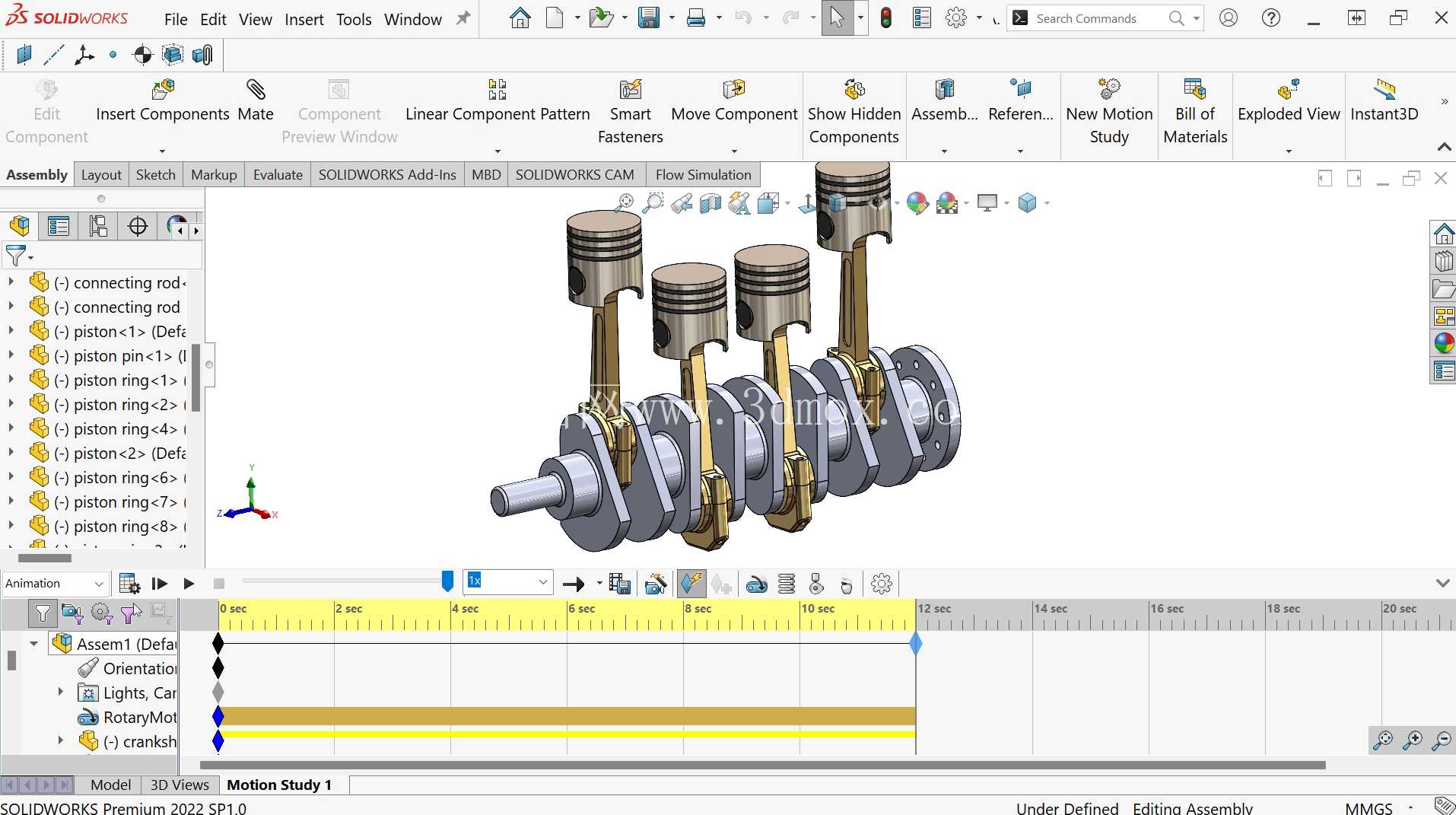

安装边界方面，整套组件的外形尺寸需要匹配对应缸体的缸径、中心距、冲程参数，活塞的裙部设计有椭圆型线与热膨胀补偿结构，冷态装配时保留合适的配缸间隙，避免热机状态下活塞膨胀卡滞在气缸内。曲轴的轴向窜动量、连杆大头的侧隙、活塞环的开口间隙与端隙、侧隙都需要严格按照装配公差要求调整，各摩擦副在装配前需要预涂润滑油，保证初次启动时的润滑条件。组件的运动轨迹需要提前做运动仿真校核，确认活塞在上止点、下止点位置时与气缸盖、曲轴平衡重、缸体下部不存在运动干涉，连杆在摆动过程中不会与缸体的缸筒下沿发生碰擦。

在实际维修与装配场景中，这套组件的配合精度直接影响发动机的使用寿命，活塞连杆组需要按重量分组装配，同一台发动机上的各缸活塞、连杆重量差需要控制在公差范围内，避免因质量不均导致运转振动增大。曲轴的动平衡精度需要满足高速运转的要求，平衡重的去重位置与去重量需要严格计算，防止高速旋转时产生额外的振动载荷传递给缸体与整机。
