单缸发动机横截面剖切结构展示

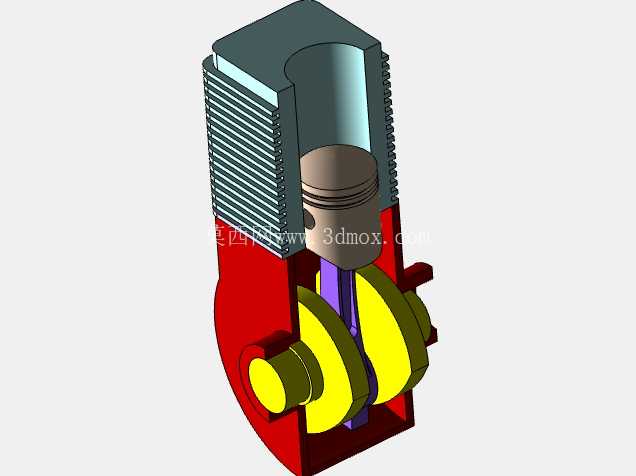

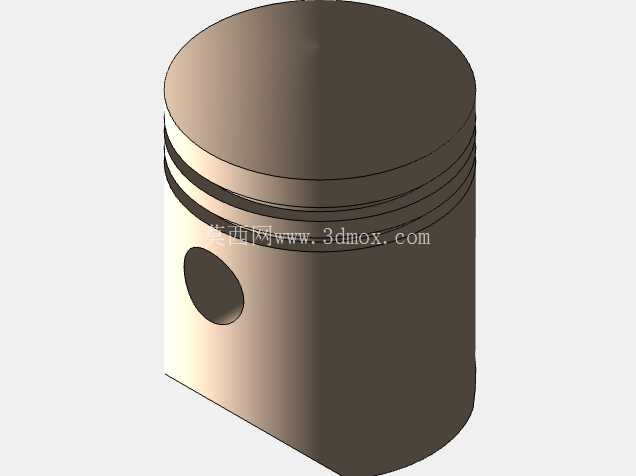

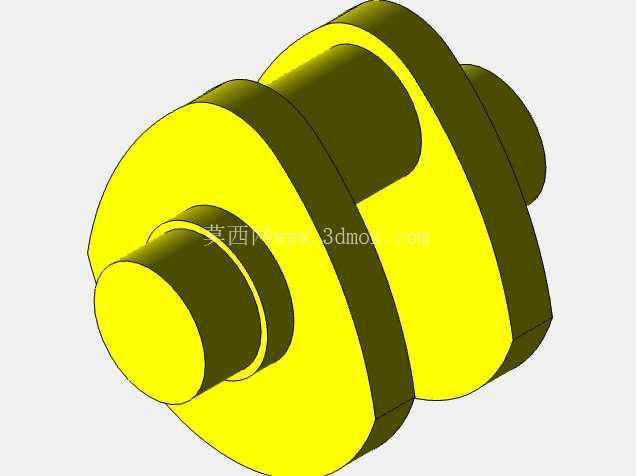

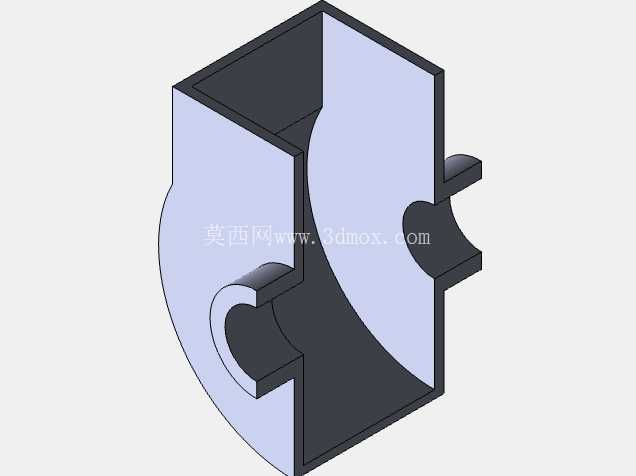

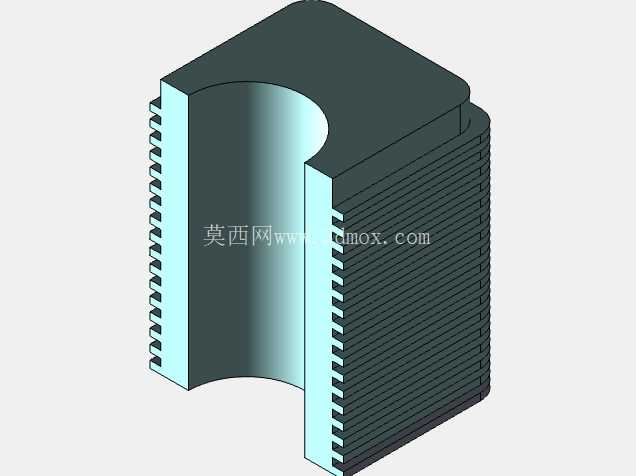

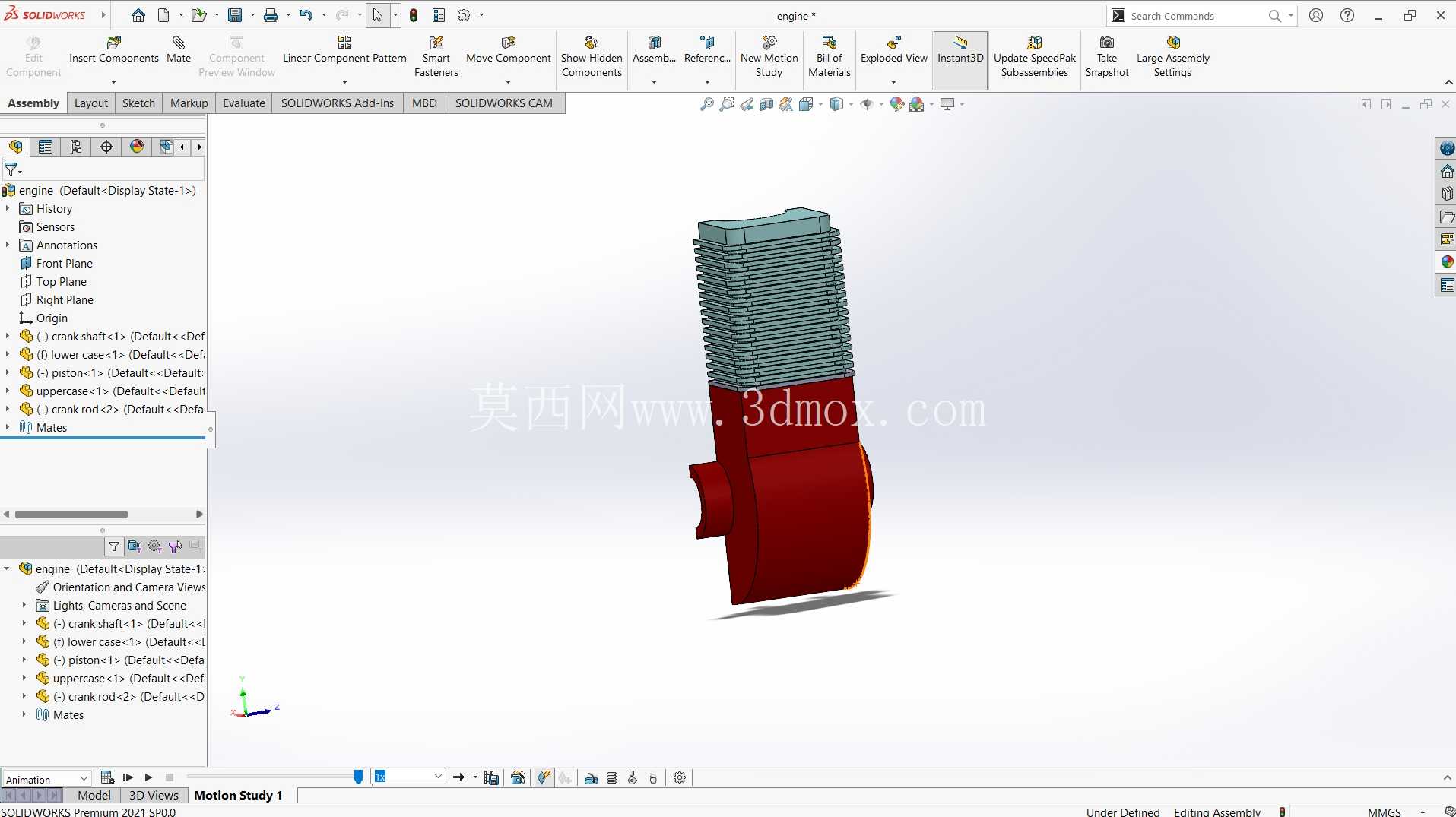

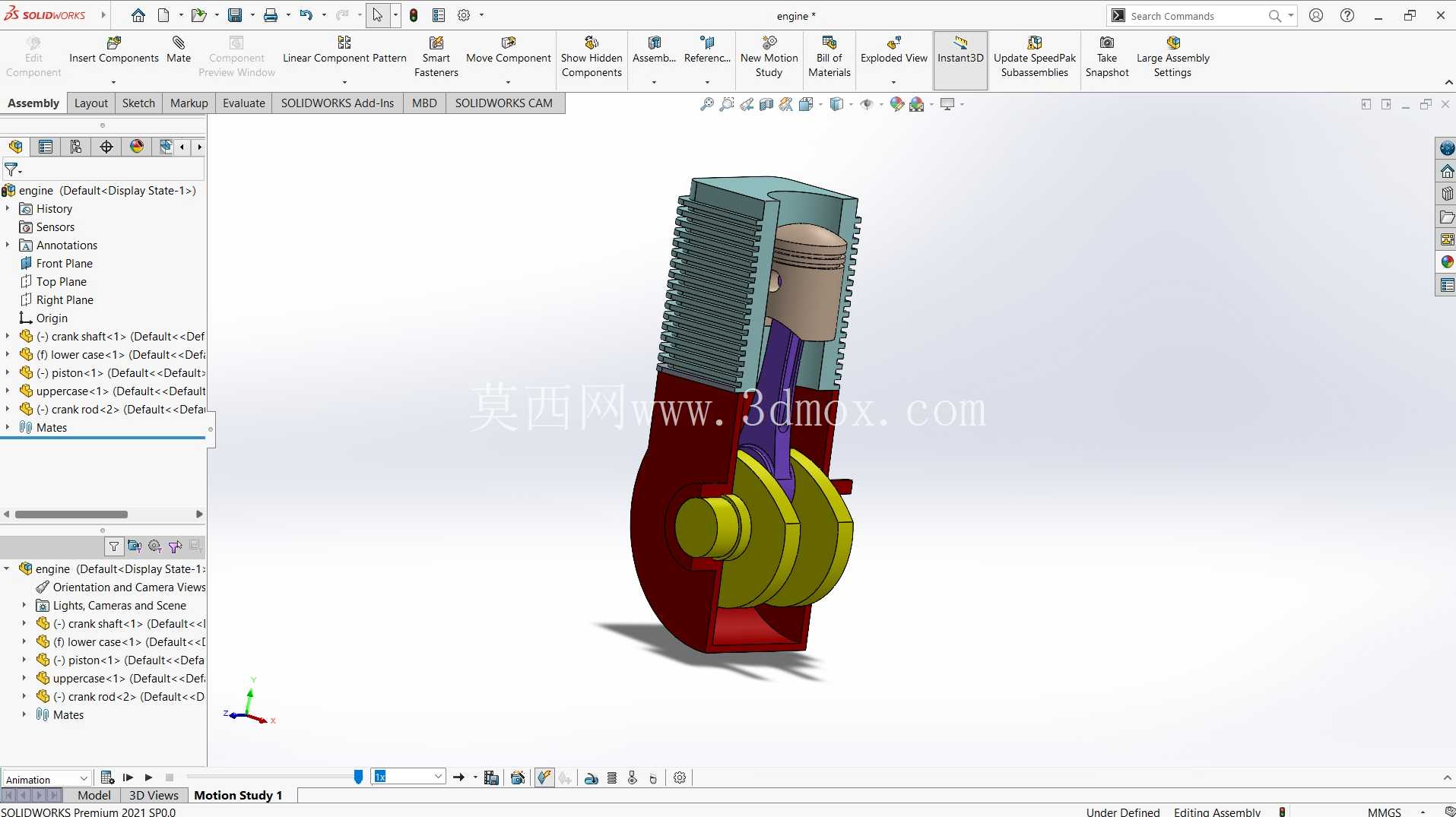

在小型动力设备的研发与教学场景中，单缸动力单元的内部结构展示一直是结构认知、原理演示的核心载体，本次呈现的剖切结构模型，完整还原了单缸内燃机从燃烧做功到动力输出的全链路构件布局，能直观呈现各部件的配合关系与运动逻辑。从实际应用场景来看，这类结构广泛适配排量较小的动力需求场景，包括轻型代步摩托车、小型农用耕作机械、便携发电机组、园林作业机具等，这类场景对动力单元的体积、重量、维护便捷性要求较高，单缸结构凭借零件数量少、结构紧凑、维护成本低的特性，成为小功率动力场景的首选方案。从功能特性来看，该剖切模型保留了气缸体、活塞组件、连杆、曲轴、配气端结构的完整配合关系，剖开的缸体部分可以清晰看到活塞环的布置位置、活塞销的连接方式、连杆大头与曲轴曲柄销的配合结构，能直观演示活塞往复直线运动通过连杆转换为曲轴旋转运动的全过程，同时缸体上部的散热鳍片结构、进排气门的布置位置也完整呈现，可清晰展示可燃混合气进入气缸、燃烧后废气排出的气路路径，以及缸体散热的结构设计逻辑。在设计思路层面，这类横截面剖切结构的建模核心是兼顾结构完整性与可视性，剖切位置选择在曲轴回转中心与气缸轴线共面的纵向截面，刚好能覆盖曲柄连杆机构的核心运动副，不会因为剖切破坏关键配合结构的展示；建模过程中需要严格匹配各运动部件的运动间隙，比如活塞与气缸壁的配合间隙、活塞销与连杆小头的衬套间隙、曲轴主轴颈与缸体主轴承座的配合间隙，这些间隙参数直接决定了模型演示运动时的干涉检查结果，也能真实反映实际产品的装配公差要求。从安装边界与尺寸逻辑来看，单缸发动机的横截面尺寸直接决定了整机的横向安装空间，缸体的外径尺寸受散热鳍片布置影响，需要匹配对应功率下的散热面积需求，曲轴的回转半径决定了活塞的行程长度，直接关联发动机的排量参数，建模时需要保证曲柄旋转时不会与缸体内壁、曲轴箱内壁发生运动干涉，连杆的长度设计需要兼顾活塞侧压力的控制，过长会导致整机高度增加，过短则会加大活塞对缸壁的侧向敲击力，影响运行稳定性与使用寿命。这类剖切模型除了用于教学演示之外，也可作为小型动力设备研发阶段的结构验证载体，通过三维建模阶段的运动仿真，提前验证曲柄连杆机构的运动轨迹是否存在干涉，配气机构的正时关系是否匹配活塞运动相位，减少后续物理样机试制阶段的改模成本；对于三维建模从业者而言，这类模型的建模过程能熟练掌握拉伸、切除、旋转、装配体配合、运动仿真等多个常用操作，理解内燃机核心构件的设计逻辑与配合要求，避免建模过程中出现结构逻辑错误，比如将活塞销的位置偏移气缸轴线、曲轴曲柄的平衡块方向错误、连杆大头的剖分结构不符合装配逻辑等常见问题。在实际的产品设计中，单缸发动机的横截面结构还需要考虑润滑路径的布置，曲轴旋转时的飞溅润滑路径需要在曲轴箱结构中预留足够的空间，避免润滑油被旋转部件过度搅动导致温升过高，同时缸体的壁厚设计需要兼顾燃烧压力承载要求与轻量化需求，过厚会增加整机重量，过薄则会导致缸体强度不足，在燃烧爆发压力下出现变形开裂问题，这些设计考量都能在剖切模型的结构细节中得到体现，帮助从业者从结构表层深入理解设计背后的工程逻辑。
