双缸立式斯特林动力装置结构设计

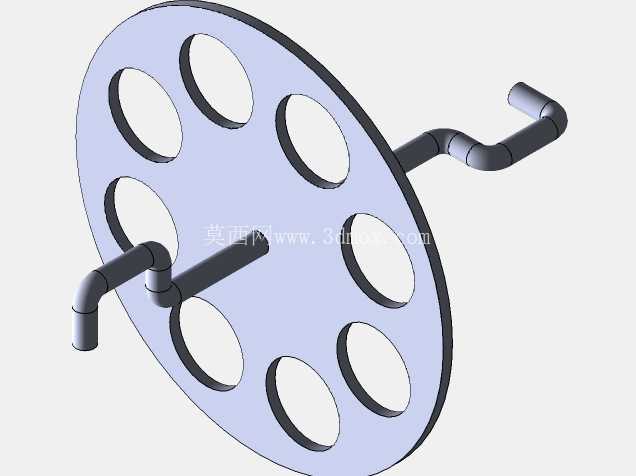

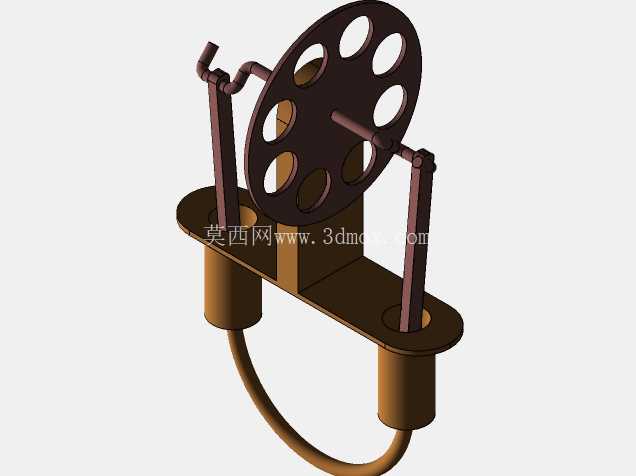

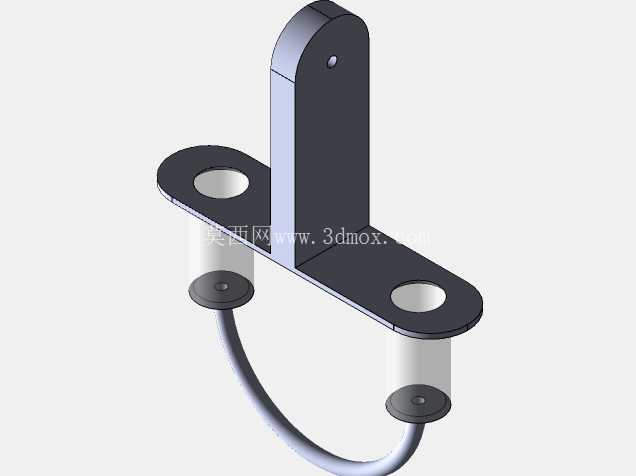

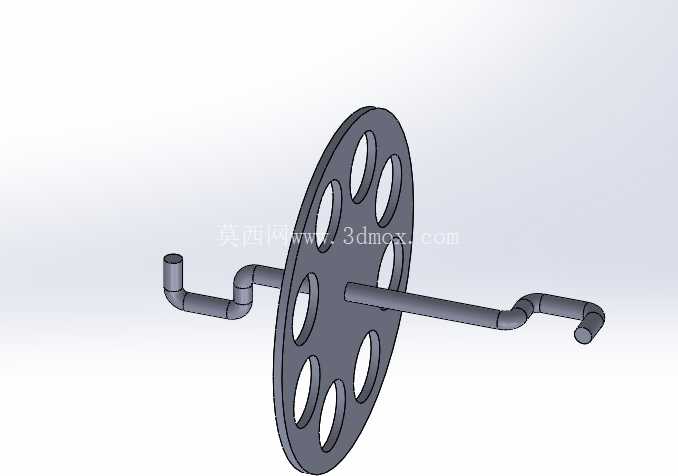

这套双缸立式斯特林动力结构，核心依托外燃式热功转换原理实现动力输出，区别于传统内燃机依赖缸内爆燃做功的逻辑，可适配太阳能、生物质燃烧、工业余热回收等多种外部热源场景，在偏远区域离网供电、小型教学演示装置、低品位余热利用配套动力单元领域有明确应用价值。整套结构采用对称双缸立式布局，两个置换气缸分置底座两侧，通过U型连通气道实现工质在冷热腔之间的循环流动，这种布局能有效平衡单缸结构的往复惯性力，降低运行过程中的振动幅值，相比斜盘式、卧式斯特林结构，立式双缸的重心更集中，对安装基座的平面度要求更宽松，适配桌面级演示、小型移动动力搭载等多种安装场景。从功能实现逻辑来看，带镂空减重孔的大直径飞轮是整套结构的动力储能核心，飞轮通过曲柄连杆机构分别连接两个动力活塞，当外部热源对单侧气缸加热时，缸内封闭工质受热膨胀推动活塞上行，通过连杆带动曲轴转动，同时另一侧气缸处于冷却工位，工质冷却收缩拉动活塞下行，两个气缸的做功相位差设置为90度，配合飞轮的转动惯量抵消死点位置的动力中断问题，保证动力输出的连续性。设计过程中优先考虑了运动部件的同轴度公差要求，两个气缸的安装孔位与曲轴支撑座的轴线平行度公差控制在0.02mm以内，避免连杆运动过程中出现卡滞；飞轮的镂空孔采用等圆心角均匀分布设计，既降低了飞轮自身的转动惯量冗余，也保证了转动过程中的动平衡，减少高速运转时的径向跳动。整套结构的安装边界以椭圆形底座为基准，底座上预留的两个气缸安装沉孔深度统一为10mm，可直接配合标准O型密封圈实现气缸与底座的密封，无需额外设计密封法兰；曲轴支撑立架与底座采用一体式折弯结构，省去了额外的紧固件连接环节，既提升了支撑刚度，也减少了装配累计误差。传动连杆的两端采用铰接式连接结构，铰接孔内预留了铜套安装位，可在实际装配时加装自润滑铜套降低摩擦损耗，延长无维护运行周期。气道部分采用圆弧过渡的U型弯管设计，避免直角弯折造成的工质流动阻力，提升热循环效率。在实际应用场景中，这套结构可直接搭配小型发电机模块组成微型发电单元，利用工业生产过程中产生的100-300摄氏度低品位余热实现发电，也可作为教学实验装置直观展示外燃机的工作循环原理，帮助学习者理解热功转换的核心逻辑；针对户外离网场景，还可搭配菲涅尔透镜聚光太阳能集热模块，无需燃料即可实现动力输出，适配野外小型探测设备、应急供电装置的动力需求。结构设计过程中充分考虑了拆装维护的便捷性，所有运动部件均采用模块化设计，飞轮、连杆、活塞均可单独拆卸更换，气缸与底座的连接采用可拆卸式密封结构，方便后期清理缸内积碳、更换密封件。整套结构的外形尺寸控制紧凑，横向最大尺寸不超过200mm，纵向高度不超过180mm，可直接安装在标准200mm间距的铝型材支架上，适配各类实验台架、小型设备的集成安装需求。
