微型直流有刷齿轮减速电机结构设计

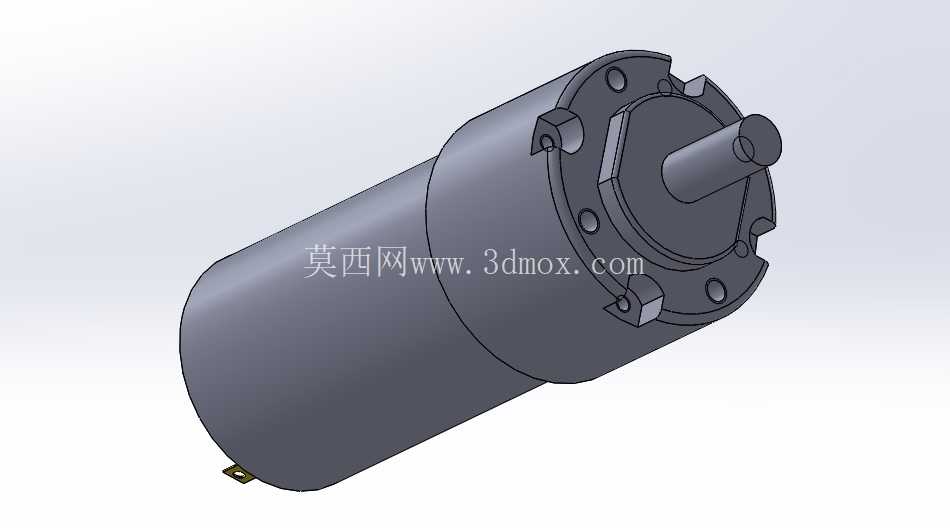

在小型自动化执行机构、智能家电传动单元、车载小型调节装置这类对安装空间有严格限制的场景里，这类集成式齿轮减速直流电机是应用极广的动力元件，它不需要额外搭配减速箱组件，出厂就完成了电机本体与减速机构的同轴集成，能直接给负载提供低转速、大扭矩的动力输出，省去了设计人员单独匹配电机与减速箱的计算、装配调试环节。从结构布局来看，这款电机采用同轴直联的设计思路，驱动电机段与行星齿轮减速段共用同一根输出轴心，整体为圆柱式外形，没有突出的不规则结构，在设备内部排布时可以直接嵌入圆柱形安装腔，不需要额外预留避让空间。输出端采用的是扁位配合的D型轴结构，和负载端的连接孔装配时不需要额外做防转键槽加工，靠轴上的扁位平面就能传递扭矩，避免长时间正反转切换时出现轴孔打滑的问题，输出端的端盖上均匀分布了多个安装凸耳，每个凸耳上都预制了安装孔位，安装时可以从端盖侧直接穿入螺丝固定到设备的安装基板上，不需要额外制作电机抱箍类的固定夹具，能进一步压缩安装所需的空间占用。电机尾端预留了焊片式接线端子，接线时可以直接焊接供电导线，也可以适配快插式接线端子，在批量装配的产线上能大幅减少接线的工时消耗。从功能特性上看，这类集成减速结构的直流电机，核心是把内置高速转子的高转速通过多级行星齿轮组做减速增扭，相比同功率的直驱直流电机，它的输出扭矩能提升数十倍，同时输出转速可以降到每分钟几十转到几百转的区间，刚好匹配小型负载的运转速度需求，不需要额外加装调速电路就能满足多数低速传动场景的使用要求。在设计建模过程中，需要重点控制几个关键的尺寸边界：首先是电机本体的外径尺寸，这个尺寸直接决定了安装腔的最小开孔直径，建模时要严格控制减速段与电机段的同轴度，避免出现台阶错位导致装配时无法顺利嵌入安装位；其次是输出轴的伸出长度与轴径，这部分尺寸要和负载端的连接孔深度、孔径完全匹配，轴伸过长会导致电机安装到位后轴端顶到负载内部结构，轴伸过短则会出现配合长度不足、传动时径向晃动量过大的问题；再者是端盖安装凸耳的孔位分布圆直径，这个尺寸直接对应安装基板上的螺丝孔位，建模时要保证各个安装孔的位置度公差，避免现场安装时出现螺丝无法穿入的问题。这类电机在实际选型应用时，设计人员往往会优先关注它的输出扭矩、额定转速与安装尺寸的匹配度，三维模型的精度直接影响到前期设备布局设计的准确性，如果模型的外形尺寸、安装孔位存在偏差，后续加工完安装结构件后就会出现电机无法装配的问题，需要返工修改结构件，拖慢整个项目的开发进度。建模过程中对于齿轮减速段的内部结构做了合理的简化，保留了外部所有安装接口的完整尺寸，同时还原了输出轴扁位、接线端子位置、端盖凸耳结构这些和装配直接相关的细节，既保证了模型在装配设计时的参考价值，也避免了过多内部细节导致模型文件过大，影响整体设备装配体的运行流畅度。在不同的应用场景里，这类电机的固定方式也会有细微区别，比如在小型输送线的驱动单元里，往往会通过端盖的安装孔直接固定在输送线的侧护板上，输出轴直接套上主动滚轮；在智能阀门的执行机构里，电机会嵌入到阀体的预留安装腔内，输出轴和阀杆通过联轴器直接连接，靠圆柱面的配合保证同轴度；在车载的自动调节机构里，电机的安装会额外增加减震胶圈，这时候建模时预留的安装间隙就需要把胶圈的厚度考虑进去，保证整体结构的兼容性。
